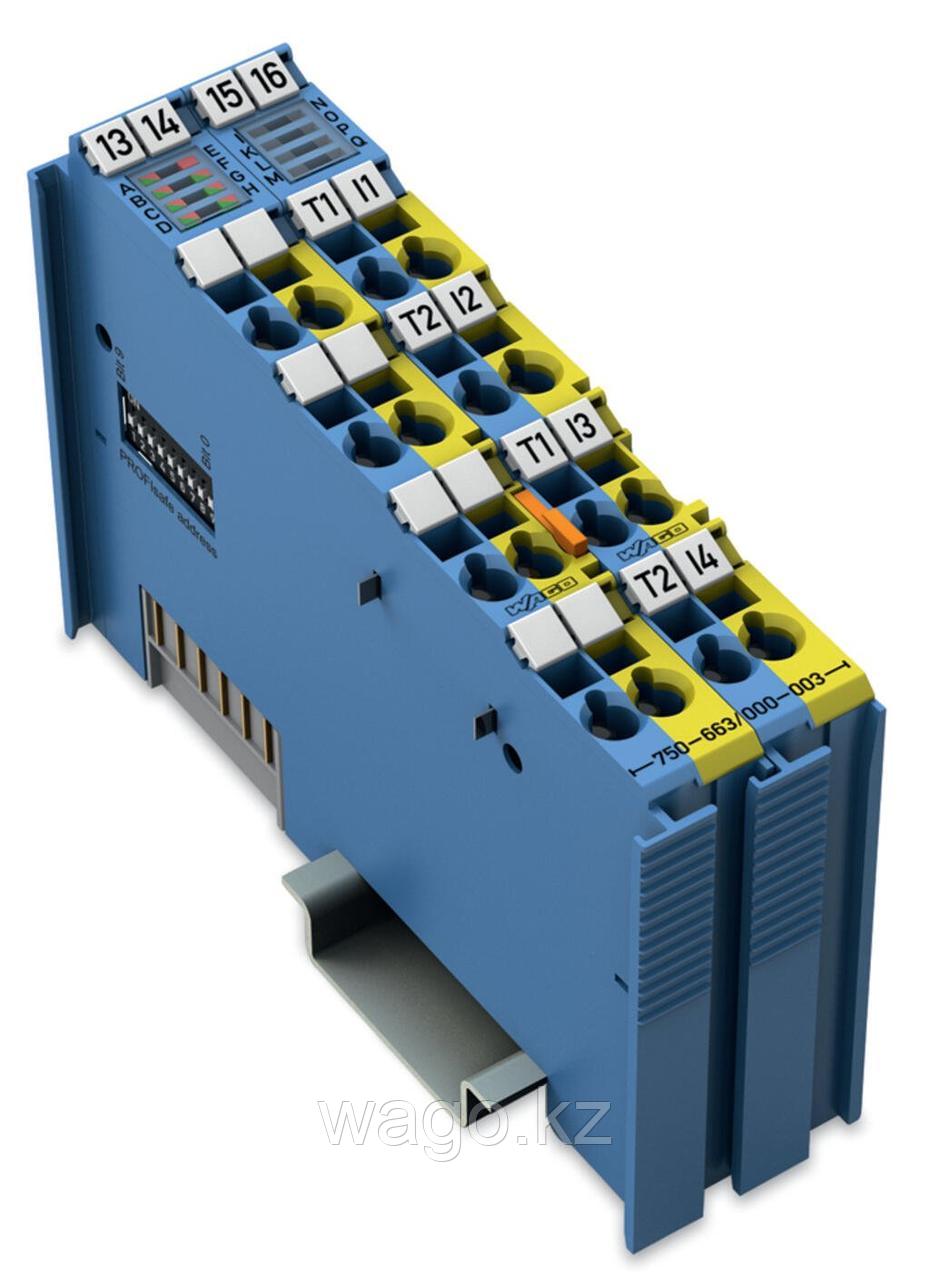

Искробезопасный 4-канальный цифровой вход WAGO 750-663 предназначен для работы с напряжением 24 В постоянного тока и поддерживает протокол PROFIsafe V2.0. Модуль обеспечивает высокую безопасность и надежность в условиях потенциальной взрывоопасности.

Технические данные:

• Протоколы: PROFIsafe V2
• Количество цифровых входов: 4
• Тип сигнала: Цифровой (24 В постоянного тока)
• Подключение датчика: 4 x отказоустойчивый вход с испытательным импульсом
• Входная характеристика: Тип 1 (IEC 61131)
• Входной фильтр: 0 … 200 мс (параметризуемый)
• Входной ток на канал: 3 мА
• Выходной ток на канал: 0,005 А
• Ток короткого замыкания: ≤ 25 мА
• Частота сигнала (макс.): 50 Гц
• Искробезопасный Ex i: Да
• Конфигурация: Адрес PROFIsafe регулируется DIP-переключателем или ПО
• Напряжение питания (система): 5 В постоянного тока через контактные данные
• Потребляемый ток (питание от сети 5 В): 145 мА
• Напряжение питания (поле): 24 В постоянного тока (Uo = макс. 27,3 В)
• Потребляемый ток, питание в полевых условиях: 20 мА
• Максимальная потребляемая мощность: 3 Вт
• Потери мощности: 1,27 Вт
• Изоляция: Система/поле 300 В переменного тока
• Светодиоды:
  • LED (A-D) зеленый/красный: Состояние/Ошибка I1 ... I4
  • LED (E) красный: ошибка группы
  • LED (f-h) зеленый/красный: диагностика
• Количество входящих/исходящих контактов перемычки питания: 2
• Допустимая нагрузка по току (контакты перемычки): 1 А

Функциональная безопасность:

• Достижимое снижение рисков: SIL 3 (IEC 61508, IEC 61511, IEC 62061, EN ISO 13849)
• Нормы безопасности: МЭК 61508; МЭК 62061; EN ISO 13849; МЭК 61511

Взрывозащита:

• Идентификация: ATEX II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
• IECEx/INMETRO: Ex ec [ia Ga] IIC T4 Gc
• cULus: Класс I, Раздел 2, Группа A, B, C, D, T4
• Стандарт взрывозащиты: EN IEC 60079-0, -7, -11

Данные о подключении:

• Технология подключения: 8 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Подключаемые материалы проводников: Медь
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 24 мм / 0,945 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2,021 МДЖ
• Вес: 92 г

СЕ

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
