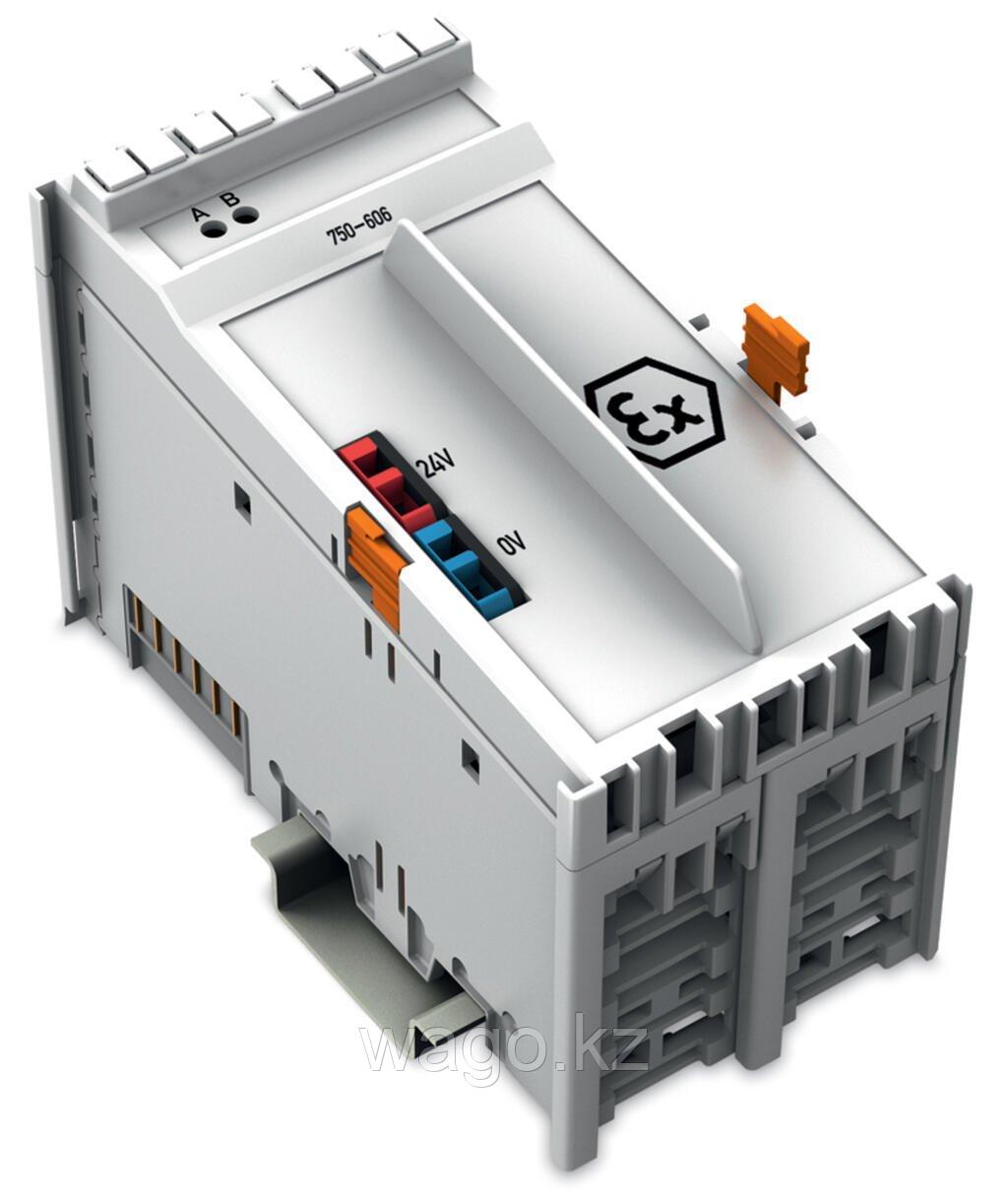

Искробезопасный модуль WAGO 750-606 предназначен для обеспечения электропитания и диагностики в системах с напряжением 24 В постоянного тока. Он обеспечивает надежную работу в условиях повышенной опасности благодаря своей взрывозащищенной конструкции.

Технические данные:

• Напряжение питания: 24 В постоянного тока (-25 % … +30 %)
• Входное напряжение: 24 В постоянного тока
• Взрывозащита: Да, Ex i
• Диагностика: Сбой входного напряжения, сработал предохранитель
• Ширина данных: 2 бита (сбой входного напряжения, сработал предохранитель)
• Питание системы: 5 В постоянного тока через контактные данные
• Потребляемый ток (от сети 5 В): 7,5 мА
• Питание поля: 24 В постоянного тока через контакты перемычки
• Максимальная потребляемая мощность: 29 Вт
• Потери мощности: < 5 Вт
• Количество исходящих контактов перемычки: 2
• Допустимая нагрузка по току (контакты перемычки): 1 А
• Светодиоды:
  • Светодиод (A) зеленый: рабочее напряжение входа
  • Светодиод (B) зеленый/красный: рабочее напряжение выхода

Взрывозащита:

• Идентификация: ATEX II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
• IECEx/INMETRO: Ex ec [ia Ga] IIC T4 Gc
• cULus: AEx nA IIC T4 Gc
• Стандарт взрывозащиты: EN IEC 60079-0, -7, -11
• Источник питания (выход): Uo = 26,8 В (безопасное напряжение)
• Блок питания (вход): Un = 24 В постоянного тока (-25 ... +30 %)

Данные о подключении:

• Подключаемые материалы проводников: Медь
• Тип подключения: Полевое снабжение
• Одножильный проводник: 0.08 … 1,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 1,5 мм² / 28 ... 14 AWG
• Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма
• Технология подключения: 2 х КЛЕТОЧНЫЙ ЗАЖИМ®

Физические данные:

• Ширина: 48 мм / 1,89 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 70,9 мм / 2,791 дюйма
• Глубина от верхнего края DIN-рейки: 63,7 мм / 2,508 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2,599 МДЖ
• Вес: 167,5 г

СЕ

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
