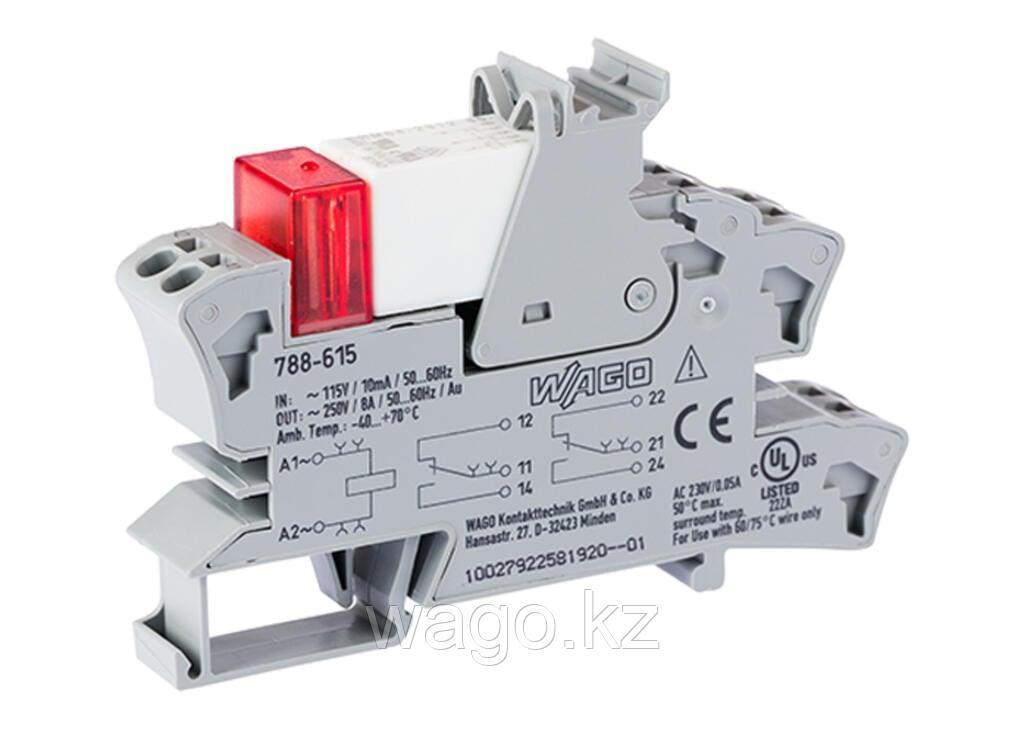

Релейный модуль WAGO 788-615 предназначен для управления электрическими цепями с номинальным входным напряжением 115 В переменного тока. Он оснащен двумя переключающими контактами с золотыми контактами, что обеспечивает высокую надежность и долговечность. Красный индикатор состояния позволяет легко отслеживать работу устройства.

Технические данные:

• Цепь управления:
  • Номинальное входное напряжение: 115 В (переменный ток)
  • Диапазон входного напряжения: ±10 %
  • Номинальный входной ток при UN: 9 мА
• Нагрузочная цепь:
  • Количество контактов переключения: 2
  • Контактный материал: AgNi + Au
  • Ограничение непрерывного тока: 8 А
  • Максимальное напряжение переключения: 250 В переменного тока
  • Максимальная коммутационная мощность: AC 2000 VA
  • Коммутационная способность: AC-15: 3 А / AC 250 В; DC-13: 2 А / DC 24 В
  • Рекомендуемая минимальная нагрузка: 5 В / 2 мА / 50 мВт
  • Время втягивания: 7 мс
  • Время отсева: 3 мс
  • Время дребезга: 6 мс
  • Электрический ресурс: 100 000 переключений (NO; резистивная нагрузка; 23 °C)
  • Механический ресурс: 30 000 000 переключений
  • Частота переключения: 10 мин^-1 / 1200 мин^-1
• Сигнализация:
  • Индикатор состояния: Красный светодиод
• Безопасность и защита:
  • Номинальное напряжение: 250 В
  • Номинальное импульсное напряжение: 4 кВ
  • Степень загрязнения: 3
  • Диэлектрическая прочность (управляющая/нагрузка): 5 кВ (1 мин)
  • Диэлектрическая прочность (разомкнутый контакт): 1 кВ (1 мин)
  • Диэлектрическая прочность (цепь нагрузки): 2,5 кВ (1 мин)
  • Информация по технике безопасности: Разделительная пластина (например, 209-191) должна использоваться для напряжения более 250 В между соседними релейными модулями.
  • Тип защиты: IP20

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Одножильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Тонкожильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 15 мм / 0,591 дюйма
• Высота: 86 мм / 3,386 дюйма
• Глубина от верхнего края DIN-рейки: 54 мм / 2,126 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Серый
• Пожарная нагрузка: 0,649 МДЖ
• Вес: 47,7 г

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
