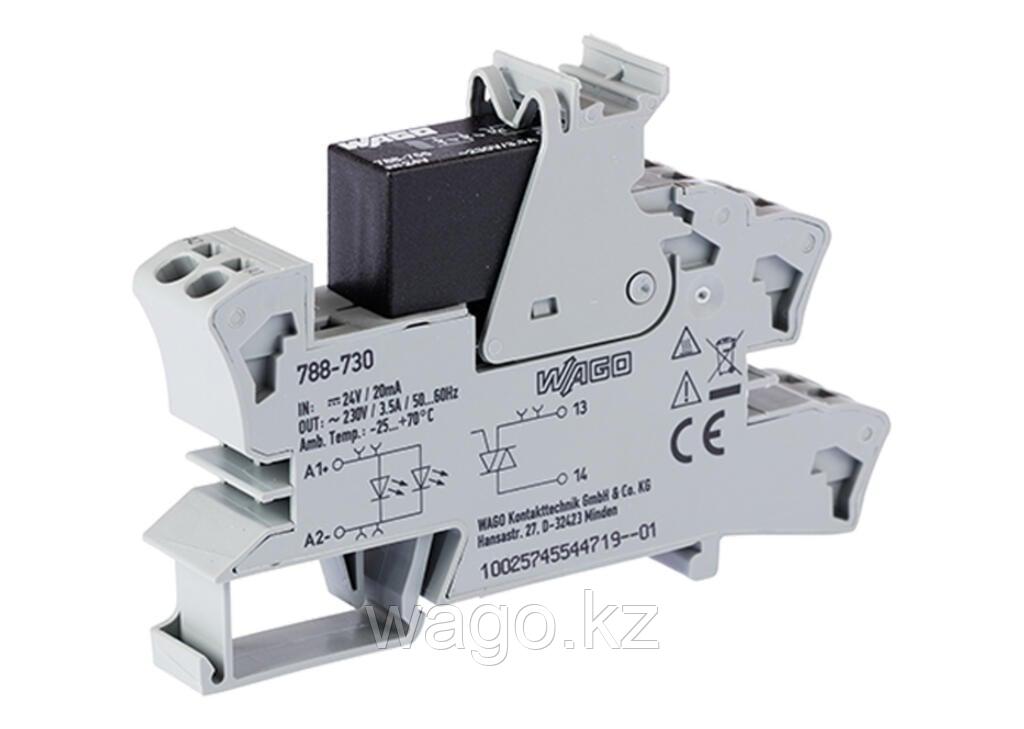

Твердотельный релейный модуль 788-730 предназначен для управления электрическими цепями с номинальным входным напряжением 24 В постоянного тока. Он поддерживает диапазон выходного напряжения от 12 до 275 В переменного тока и обеспечивает надежное переключение при предельном непрерывном токе до 3,5 А. Модуль имеет зеленый индикатор состояния и подходит для 2-проводного подключения.

Технические данные:

• Цепь управления:
  • Номинальное входное напряжение: Постоянный ток 24 В
  • Диапазон входного напряжения (низкий уровень): DC 0 ... 3 В
  • Диапазон входного напряжения (высокий уровень): DC 10 ... 30 В
  • Номинальный входной ток при UN: 20 мА
  • Потери мощности (макс.): 0,5 Вт
• Нагрузочная цепь:
  • Тип цепи: 2-проводное подключение
  • Переключение с нулевым напряжением: Да
  • Ограничение непрерывного тока: 3,5 А; 1,3 А (UL)
  • Номинальное выходное напряжение: Переменный ток 230 В
  • Диапазон выходного напряжения: AC 12 ... 275 В
  • Падение напряжения: ≤ 1,1 В переменного тока
  • Коммутационный ток (мин.): 1 мА
  • Время включения: ≤ 10 мс
  • Время выключения: ≤ 10 мс
  • Частота переключения: 50 Гц / 60 Гц
• Сигнализация:
  • Индикатор состояния: Зеленый светодиод
• Безопасность и защита:
  • Номинальное напряжение: 300 В
  • Категория перенапряжения: Глава II
  • Степень загрязнения: 2
  • Диэлектрическая прочность (управляющая/нагрузка): 3,51 кВ (1 мин)
  • Тип изоляции: Усиленная изоляция (безопасная изоляция)
  • Тип защиты: IP20

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Одножильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Тонкожильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 15 мм / 0,591 дюйма
• Высота: 86 мм / 3,386 дюйма
• Глубина от верхнего края DIN-рейки: 54 мм / 2,126 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Серый
• Пожарная нагрузка: 0,648 МДЖ
• Вес: 41,6 г

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
