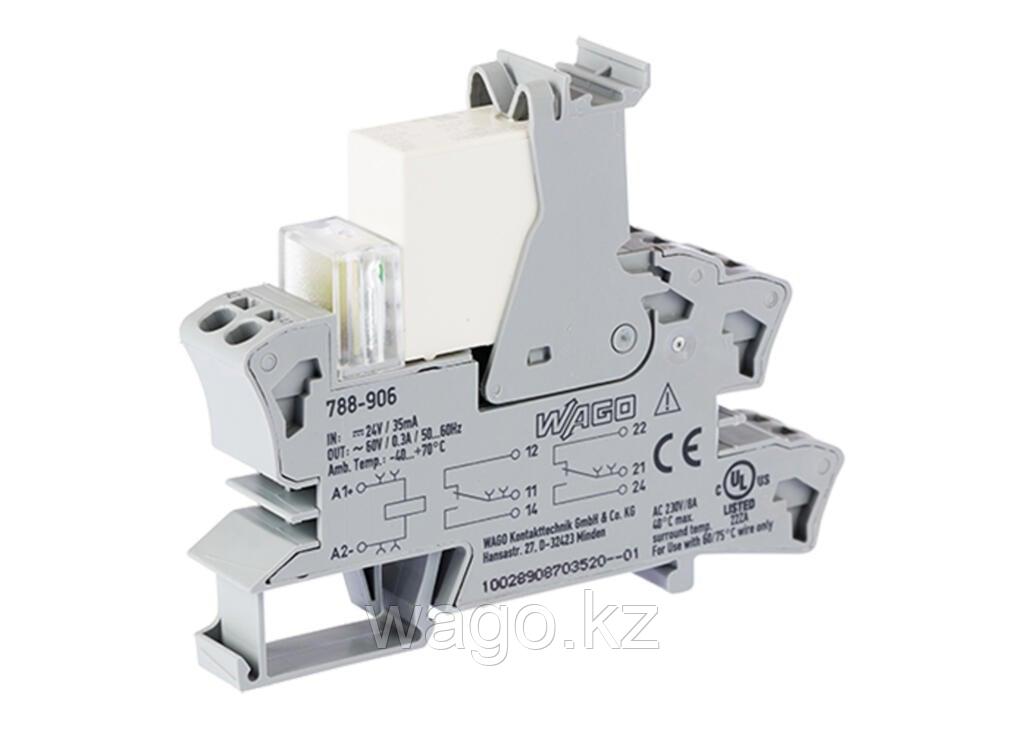

Релейный модуль WAGO 788-906 предназначен для управления электрическими цепями с номинальным входным напряжением 24 В постоянного тока. Модуль оснащен двумя переключающими контактами и зеленым индикатором состояния.

Технические данные:

• Цепь управления:
  • Номинальное входное напряжение: Постоянный ток 24 В
  • Диапазон входного напряжения: -15 … +10 %
  • Номинальный входной ток при UN: 30 мА
• Нагрузочная цепь:
  • Количество контактов: 2
  • Контактный материал: AgNi + Au
  • Ограничение непрерывного тока: 0,3 А
  • Максимальное напряжение переключения: 60 В переменного тока
  • Максимальная коммутационная мощность: 18 ВА (резистивная)
  • Рекомендуемая минимальная нагрузка: 0,1 В / 1 мА / 1 мВт
  • Время втягивания: 15 мс
  • Время отсева: 12 мс
  • Электрический ресурс: 200 000 переключений (NO; резистивная нагрузка; 23 °C)
  • Механический ресурс: 50 000 000 переключений
  • Частота переключения: 6 мин^-1 / 600 мин^-1
  • Механическое управление усилием: Тип А
• Сигнализация:
  • Индикатор состояния: Зеленый светодиод
• Безопасность и защита:
  • Номинальное напряжение: 250 В
  • Номинальное импульсное напряжение: 4 кВ
  • Степень загрязнения: 2
  • Диэлектрическая прочность (управляющая/нагрузка): 4 кВ (1 мин)
  • Диэлектрическая прочность (разомкнутый контакт): 1,5 кВ (1 мин)
  • Диэлектрическая прочность (цепь нагрузки/нагрузки): 2,5 кВ (1 мин)
  • Информация по технике безопасности: Для цепей безопасности разрешается использовать только 1 замыкающий/1 размыкающий контакт (11-14 и 22-21 или 12-11 и 21-24).
  • Тип защиты: IP20

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Одножильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Тонкожильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 15 мм / 0,591 дюйма
• Высота: 86 мм / 3,386 дюйма
• Глубина от верхнего края DIN-рейки: 64 мм / 2,52 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Серый
• Пожарная нагрузка: 0,669 МДЖ
• Вес: 50 г
