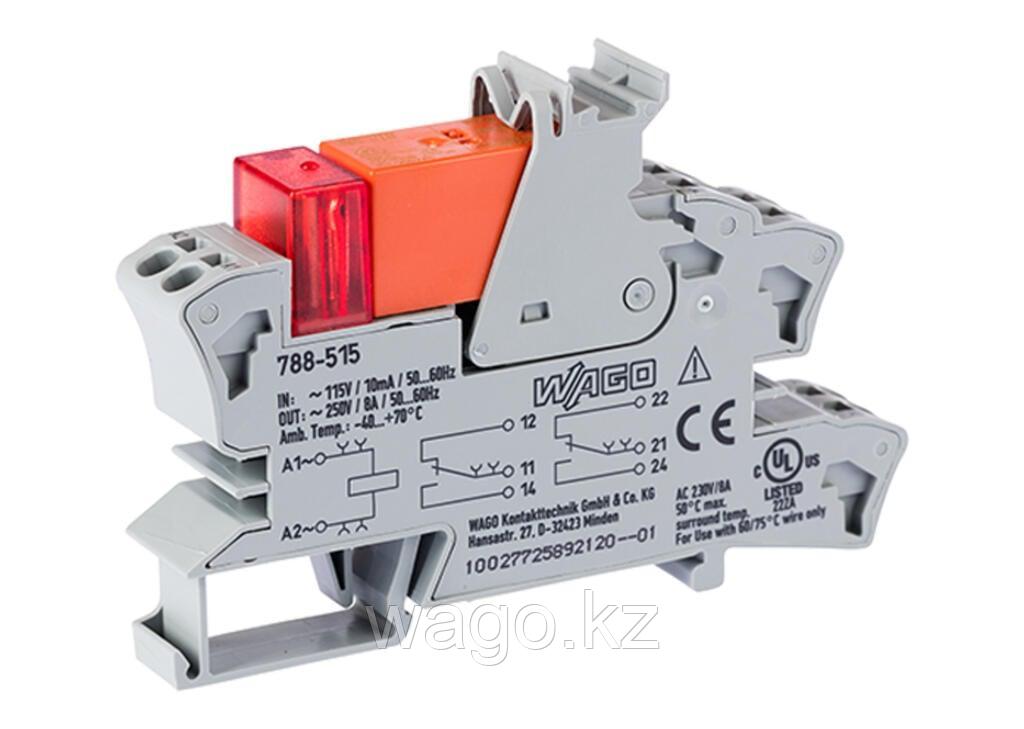

Релейный модуль WAGO 788-515 предназначен для управления электрическими цепями с номинальным входным напряжением 115 В переменного тока. Модуль оснащен двумя переключающими контактами и красным индикатором состояния.

Технические данные:

• Цепь управления:
  • Номинальное входное напряжение: Переменный ток 115 В
  • Диапазон входного напряжения: ±10 %
  • Номинальный входной ток при UN: 8 мА
• Нагрузочная цепь:
  • Количество контактов: 2
  • Контактный материал: АгНи 90/10
  • Ограничение непрерывного тока: 8 А
  • Пусковой ток (резистивный) макс.: 15 А / 4 с (переменный ток)
  • Максимальное напряжение переключения: 250 В переменного тока
  • Максимальная коммутационная мощность: 2000 ВА (резистивная)
  • Коммутационная способность: AC-15: 3 А / 250 В; DC-13: 2 А / 24 В
  • Рекомендуемая минимальная нагрузка: 12 В / 10 мА
  • Время втягивания: 10 мс
  • Время отсева: 35 мс
  • Время дребезга: 10 мс
  • Электрический ресурс: 10 000 переключений (NO; резистивная нагрузка; 23 °C)
  • Механический ресурс: 30 000 000 переключений
  • Частота переключения: 6 мин^-1 / 1200 мин^-1
• Сигнализация:
  • Индикатор состояния: Красный светодиод
• Безопасность и защита:
  • Номинальное напряжение: 250 В
  • Номинальное импульсное напряжение: 4 кВ
  • Степень загрязнения: 3
  • Диэлектрическая прочность (управляющая/нагрузка): 5 кВ (1 мин)
  • Диэлектрическая прочность (разомкнутый контакт): 1 кВ (1 мин)
  • Диэлектрическая прочность (цепь нагрузки/нагрузки): 2,5 кВ (1 мин)
  • Информация по технике безопасности: Используйте разделительную пластину (например, 209-191) для напряжения более 250 В между соседними релейными модулями.
  • Тип защиты: IP20

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Одножильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Тонкожильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 15 мм / 0,591 дюйма
• Высота: 86 мм / 3,386 дюйма
• Глубина от верхнего края DIN-рейки: 54 мм / 2,126 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Серый
• Пожарная нагрузка: 0,834 МДЖ
• Вес: 45 г
