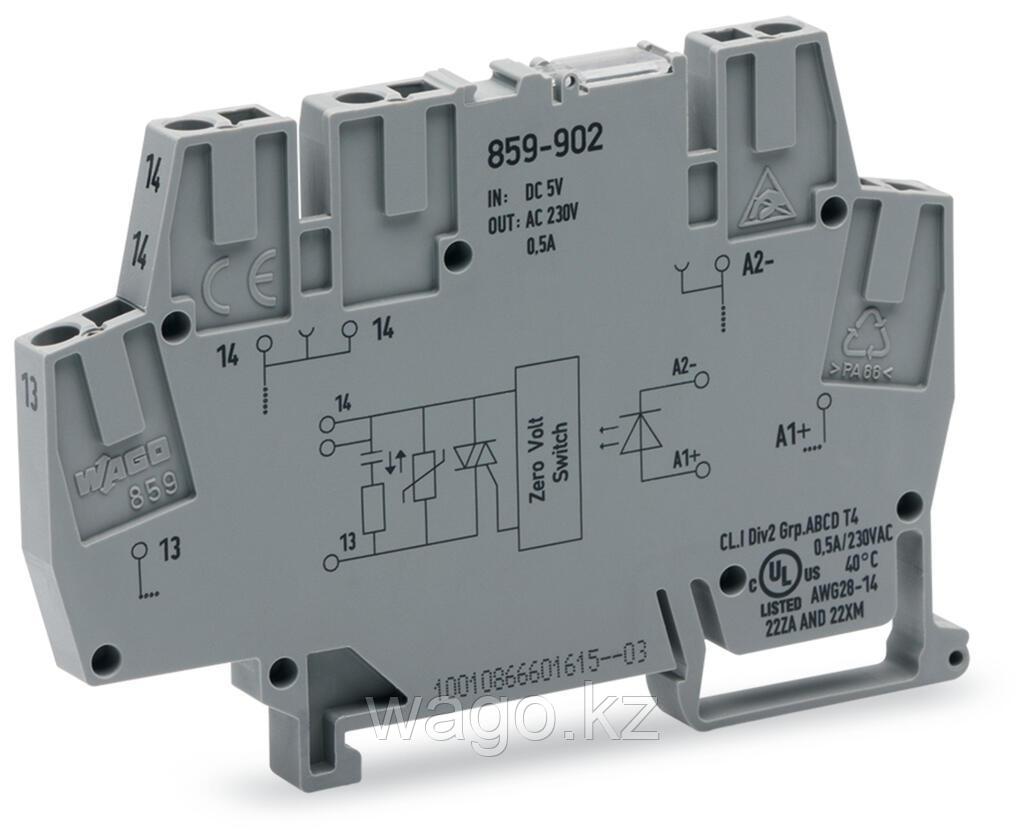

Оптронный модуль WAGO 859-902 предназначен для управления электрическими цепями с номинальным входным напряжением 5 В постоянного тока. Модуль поддерживает диапазон выходного напряжения от 24 до 260 В переменного тока, обеспечивая надежное переключение между нулями и оснащен красным индикатором состояния.

Технические данные:

• Цепь управления:
  • Номинальное входное напряжение: Постоянный ток 5 В
  • Диапазон входного напряжения (низкий уровень): DC 0 ... 1 В
  • Диапазон входного напряжения (высокий уровень): DC 4 ... 6,25 В
  • Номинальный входной ток при UN: 8 мА
• Нагрузочная цепь:
  • Тип цепи: 2-проводное подключение
  • Переключение с нулевым напряжением: Да
  • Ограничение непрерывного тока: 0,5 А
  • Пиковый выходной ток: 30 А
  • Номинальное выходное напряжение: 230 В переменного тока
  • Диапазон выходного напряжения: AC 24 ... 260 В (50 ... 60 Гц)
  • Падение напряжения: ≤ 1,2 В переменного тока
  • Ток утечки при номинальном напряжении: ≤ 1 мА
  • Коммутационный ток (мин.): 50 мА
  • Время включения: ≤ 10 мс
  • Время выключения: ≤ 10 мс
  • Частота переключения: 50 Гц / 60 Гц
• Сигнализация:
  • Индикатор состояния: Красный светодиод
• Безопасность и защита:
  • Номинальное напряжение: 300 В
  • Тип цепей: Сетевые цепи
  • Категория перенапряжения: Глава III
  • Степень загрязнения: 2
  • Диэлектрическая прочность: 3,51 кВ (управляющая/нагрузка)
  • Тип изоляции: Усиленная изоляция

Данные о подключении:

• Технология подключения: КЛЕТОЧНЫЙ ЗАЖИМ®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкостружечный проводник: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма

Физические данные:

• Ширина: 6 мм / 0,236 дюйма
• Высота: 91 мм / 3,583 дюйма
• Глубина от верхнего края DIN-рейки: 56 мм / 2,205 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35
• Монтажное положение: Горизонтальное и вертикальное

Данные о материале:

• Цвет: Серый
• Пожарная нагрузка: 0,338 МДЖ
• Вес: 20,4 г

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
