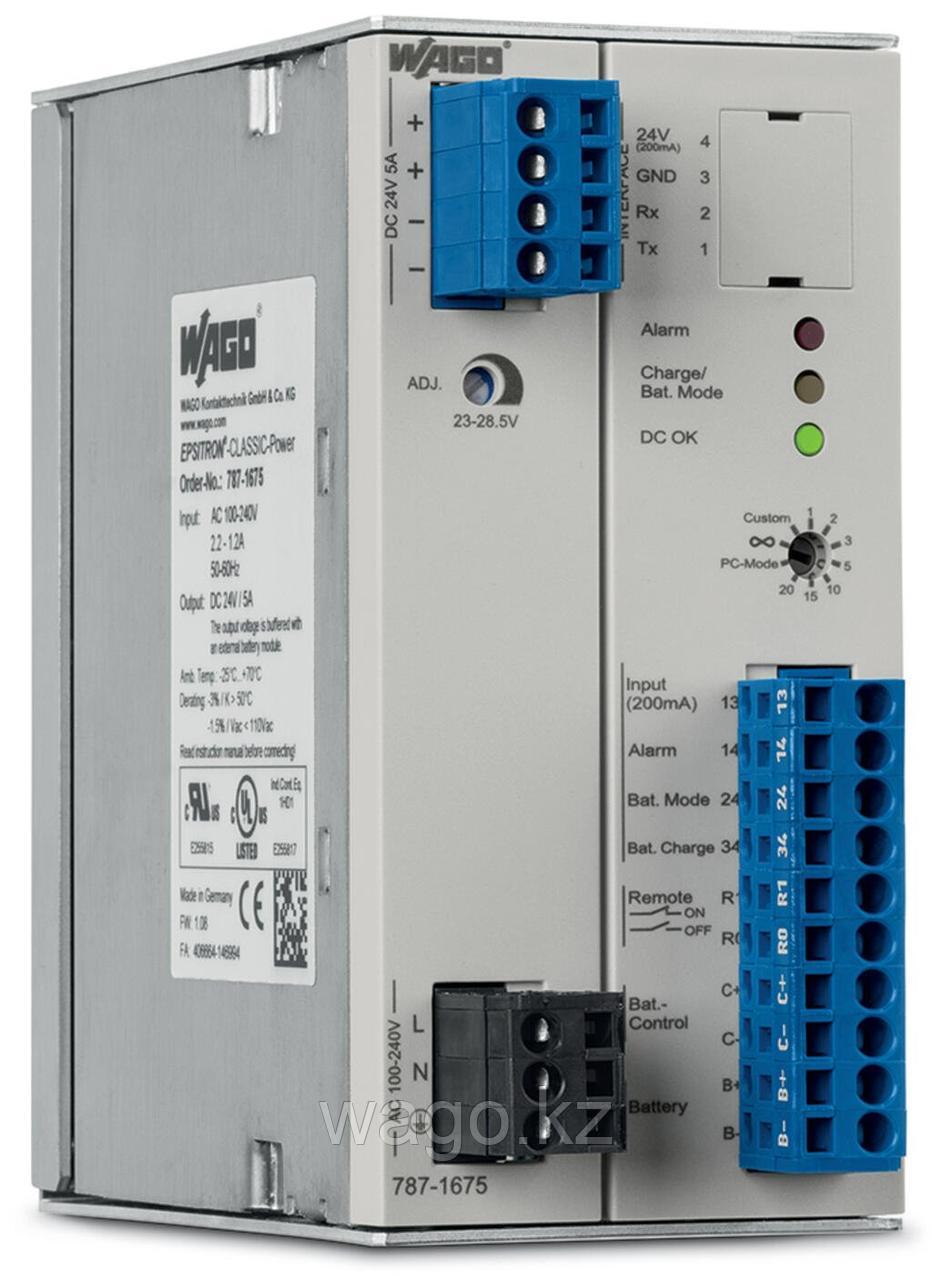

Импульсный Блок Питания WAGO 787-1675
Импульсный блок питания WAGO 787-1675 со встроенным зарядным устройством и контроллером, классический 1-фаза, с выходным напряжением 24 В постоянного тока и выходным током 5 А. Поддерживает возможность связи через интерфейс RS-232.
Технические данные:
- Ввод:
- Номинальное входное напряжение: AC 100 ... 240 В
- Диапазон входного напряжения: AC 85 ... 264 В; DC 120 ... 372 В
- Снижение номинального напряжения: -1.5 %/В (< 110 В переменного тока); -1 %/В (< 150 В постоянного тока)
- Номинальный диапазон частот сети: 44 … 66 Гц; 0 Гц
- Входной ток: ≤ 1.1 А (230 В переменного тока); ≤ 2.2 А (110 В переменного тока)
- Противоток: ≤ 30 А
- Коррекция коэффициента мощности (PFC): Пассивный
- Выпуск:
- Номинальное выходное напряжение: Постоянный ток 24 В (SELV)
- Диапазон выходного напряжения: DC 23 ... 28,5 В (работа от сети); 18.5 … 27,5 В (буферный режим)
- Номинальный выходной ток: 5 А
- Номинальная выходная мощность: 120 W
- Отклонение: ≤ 1 %
- Остаточная пульсация: ≤ 50 мВ (размах)
- Ограничение по току: 1.1 х Io nom (тип.); Технология TopBoost
- Поведение при перегрузке: Постоянный ток
- Системы накопления энергии:
- Буферное время: 1 с ... 20 мин или постоянный; Режим ПК
- Порог включения: DC 20 ... 25.5 В (регулируется с помощью ПО)
- Зарядный ток: 0.3 … 1 А
- Напряжение в конце заряда: DC 26 ... 29,5 В (с контролем температуры)
- Рекомендуемый аккумуляторный модуль: 787-871, 787-872, 787-873, 787-876, 787-1671
- Сигнализация и связь:
- 1 х Светодиод сигнализации (красный)
- 1 х Светодиод заряда батареи (желтый)
- 1 х Светодиод постоянного тока OK (зеленый)
- 1 х Интерфейс RS-232
- Индикатор рабочего состояния:
- Зеленый светодиод (постоянный ток OK)
- Желтый светодиод (режим работы батареи)
- Красный светодиод (сигнализация)
- Потери КПД/мощности:
- Потери мощности (макс.): ≤ 5.2 Вт (буферный режим); ≤ 17 Вт (работа от сети); ≤ 22 Вт
- Эффективность (тип.): 88 %
- Защита цепи:
- Внутренний предохранитель: T 4 А / 250 В переменного тока (сторона входа)
- Резервный предохранитель: Для измерения входного напряжения постоянного тока требуется внешний предохранитель постоянного тока.
- Безопасность и защита:
- Класс защиты: Я
- Тип защиты: IP20; согласно EN 60529
- Защита от обратного напряжения: да
- Степень загрязнения: 2
Данные о подключении:
- Тип подключения: Вход/Выход/Сигнализация
- Технология подключения: КЛЕТОЧНЫЙ ЗАЖИМ®
- Разъем WAGO: Серия WAGO 721
- Одножильный проводник: 0.08 … 2.5 мм² / 28 ... 12 AWG
- Длина кабеля (макс.): 3 м (выход, управление батареей)
Физические данные:
- Ширина: 60 мм / 2,362 дюйма
- Высота: 127 мм / 5 дюймов
- Глубина от верхнего края DIN-рейки: 135,5 мм / 5,335 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
- Вес: 885 г
Преимущества:
- Компактный и эффективный дизайн для использования в ограниченных пространствах
- Поддержка буферного времени для надежного питания в случае отключения электроэнергии
- Гибкость в настройках и возможности связи через RS-232
- Высокая эффективность и надежность работы
Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
Основные | |
---|---|
Производитель | WAGO |
- Цена: 247 066 ₸
