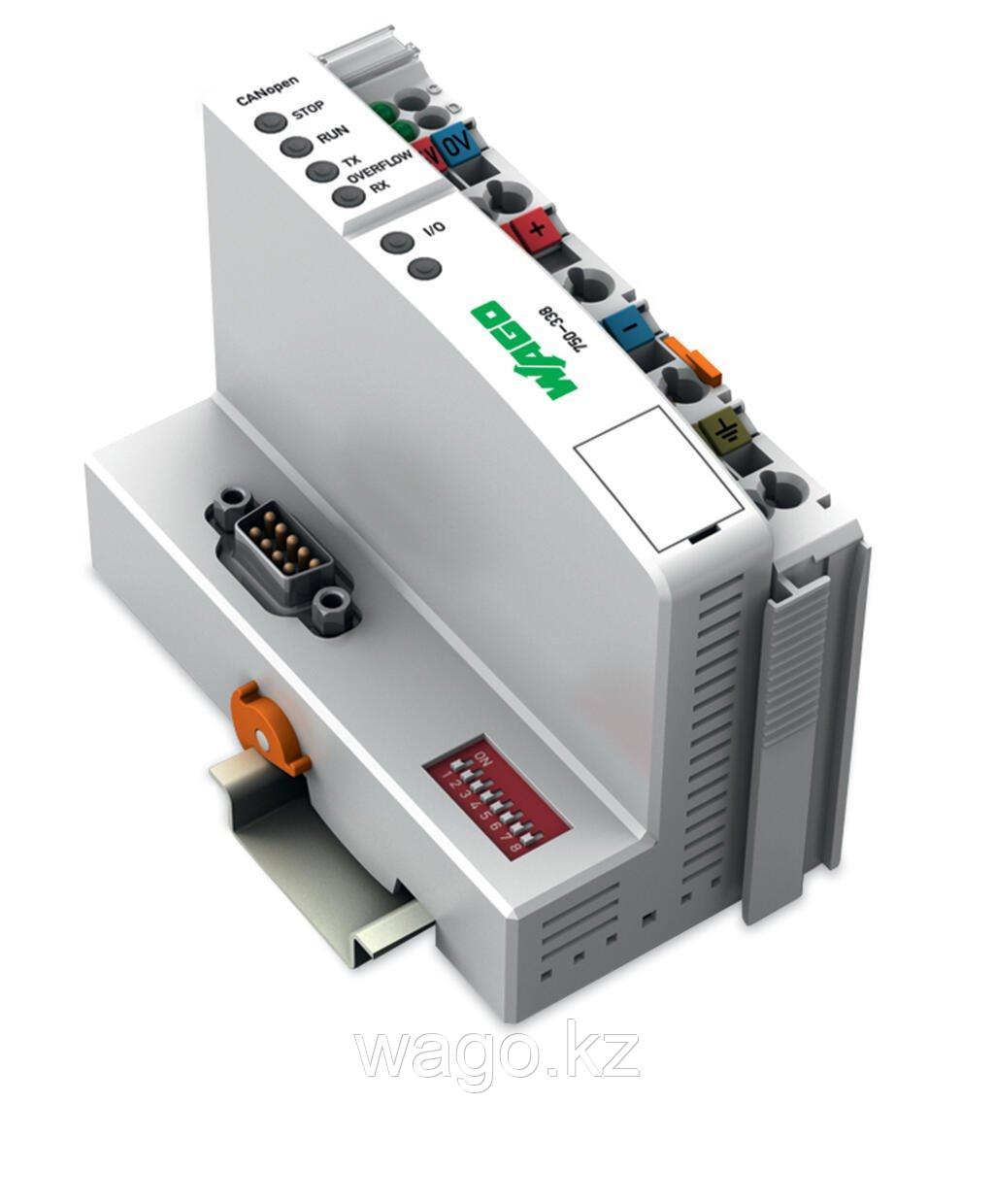

Каплер WAGO 750-338 предназначен для интеграции в системы автоматизации с использованием протокола CANopen. Он обеспечивает надежное соединение и высокую производительность в промышленных приложениях.

Технические данные:

• Связь: CANopen
• Количество узлов полевой шины на главном сервере (макс.): 110
• Скорость пропускания: 10/1 МБд
• Длина сегмента шины (макс.): 1000 м
• Среда передачи: Экранированный медный кабель 3 x 0,25 мм²
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Другие функции CANopen: Ведомый, NMT Минимальная загрузка, отображение переменных PDO, аварийное сообщение, защита жизни, пустая конфигурация модуля
• Количество PDO: 32 Tx / 32 Rx
• Количество ОРС: 2 сервера SDO
• Распределение COB ID: ОРС, стандарт
• Распределение идентификаторов узлов: DIP-переключатель
• Профиль коммуникации: Сервер DS-301 версии 4.1
• Профиль устройства: DS-401 V2.0
• Контроль предельных значений PDOs: с краевым триггером, настраиваемое реагирование в случае ошибки
• Входное и выходное изображение процесса (полевая шина) макс.: 512 байт/512 байт
• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (CAGE CLAMP®)
• Потребляемый ток (питание от сети 5 В): 350 мА
• Суммарный ток (питание системы): 1650 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
• Изоляция: Система/поле 500 В
• Количество исходящих контактов перемычки питания: 3
• Допустимая нагрузка по току (контакты перемычки): 10 A

Данные о подключении:

• Технология подключения: связь/полевая шина: CANopen: 1 x вилка D-sub 9
• Технология подключения: полевое питание: 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Технология подключения: системное питание: 2 x КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения 1: Системное/полевое питание
• Одножильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0.31 ... 0.35 дюйма
• Технология подключения: конфигурация устройства: 1 x штекерный разъем; 4-полюсный

Физические данные:

• Ширина: 50.5 мм / 1.988 дюйма
• Высота: 100 мм / 3.937 дюйма
• Глубина: 71.1 мм / 2.799 дюйма
• Глубина от верхнего края DIN-рейки: 63.9 мм / 2.516 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 3.118 МДЖ
• Вес: 177 г
• Маркировка соответствия: CE
