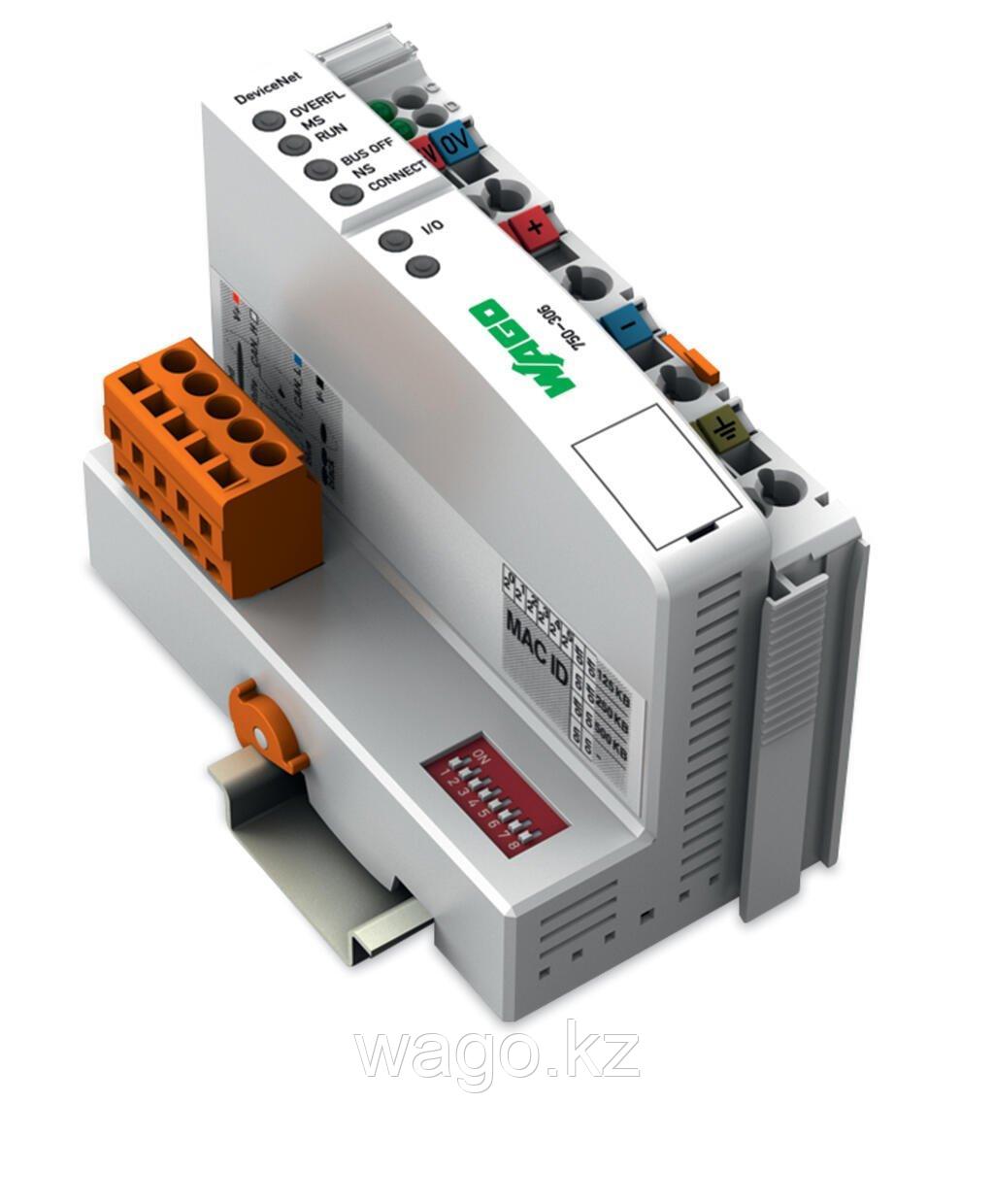

Каплер WAGO 750-306 предназначен для интеграции в системы автоматизации, использующие протокол DeviceNet. Он обеспечивает надежное соединение и высокую производительность в управлении промышленными процессами.

Технические данные:

• Связь: DeviceNet
• Количество узлов полевой шины на главном сервере (макс.): 64
• Количество точек ввода-вывода: 6000
• Скорость пропускания: 500 kBd (125 kBd, 250 kBd, 500 kBd)
• Длина сегмента шины (макс.): 500 м
• Среда передачи: Экранированный медный кабель; Кабель удаленной шины: 2 x 0,82 мм² + 2 x 1,7 мм²; Откидной кабель: 2 x 0,2 мм² + 2 x 0,32 мм²
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Возможности DeviceNet: Опрашиваемое сообщение ввода-вывода, стробированное сообщение, изменение состояния, циклическое сообщение (группа 2 только Slave)
• Входное и выходное изображение процесса (полевая шина) макс.: 512 байт/512 байт
• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (CAGE CLAMP®)
• Потребляемый ток (питание от сети 5 В): 350 мА
• Суммарный ток (питание системы): 1650 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Входной ток через интерфейс DeviceNet при напряжении 11 В: 120 мА
• Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
• Изоляция: Система/поле 500 В
• Количество исходящих контактов перемычки питания: 3
• Допустимая нагрузка по току (контакты перемычки): 10 A
• Сертификация: ОДВА

Данные о подключении:

• Технология подключения: связь/полевая шина: DeviceNet: 1 x штекерный разъем; 5-полюсный
• Технология подключения: полевое питание: 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Технология подключения: системное питание: 2 x КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения 1: Системное/полевое питание
• Одножильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0.31 ... 0.35 дюйма
• Технология подключения: конфигурация устройства: 1 x штекерный разъем; 4-полюсный

Физические данные:

• Ширина: 50.5 мм / 1.988 дюйма
• Высота: 100 мм / 3.937 дюйма
• Глубина: 71.1 мм / 2.799 дюйма
• Глубина от верхнего края DIN-рейки: 63.9 мм / 2.516 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 3.476 МДЖ
• Вес: 200 г
• Маркировка соответствия: CE
