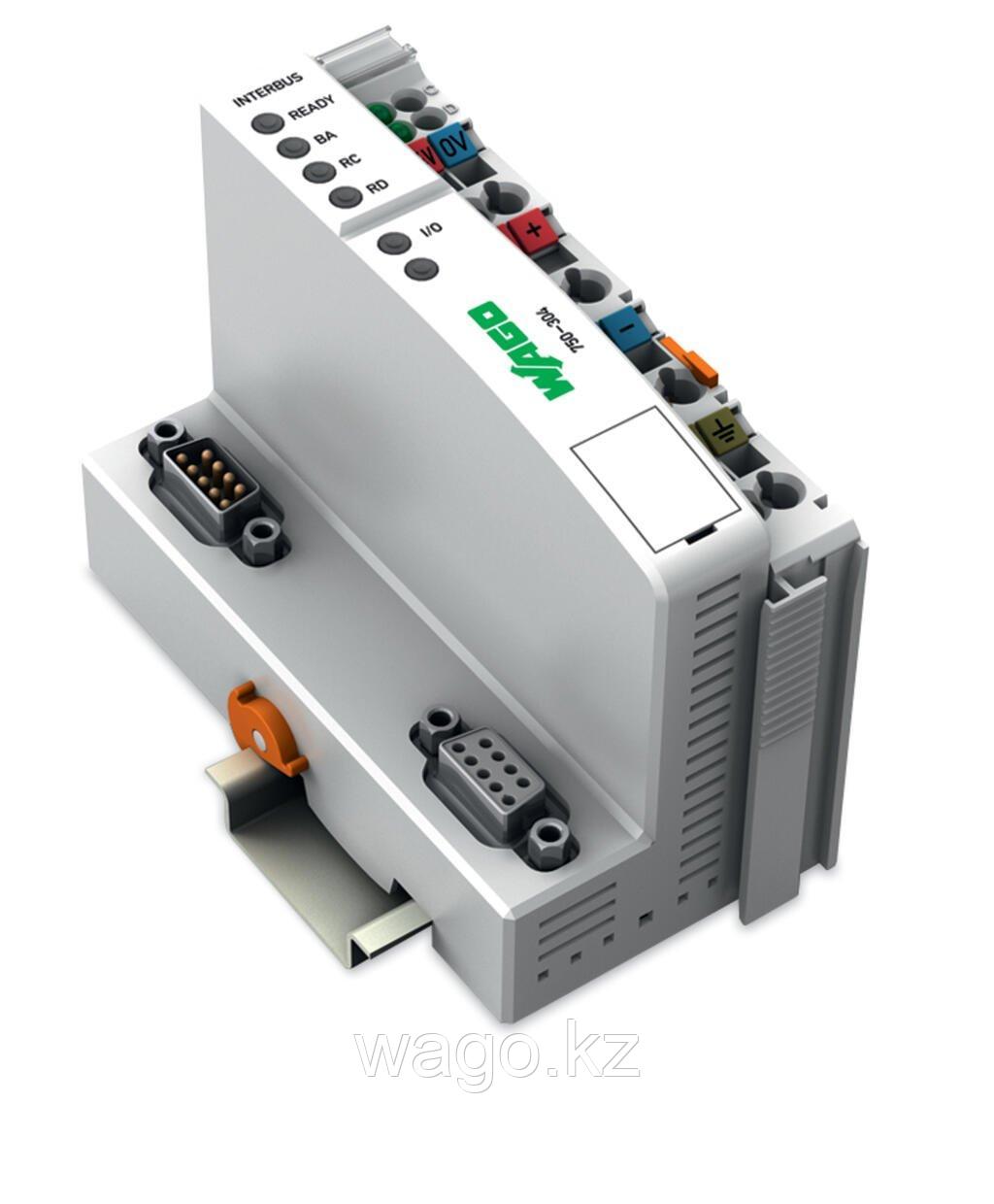

Устройство сопряжения с полевой шиной INTERBUS, обеспечивающее высокую надежность и производительность в автоматизации.

Технические данные

• Связь: INTERBUS
• Количество узлов полевой шины на главном сервере (макс.): 256
• Количество точек ввода-вывода: 4,096
• Скорость передачи: 500 кБд
• Длина сегмента шины (макс.): 400 м
• Среда передачи: Сертифицированный медный кабель
• Время передачи: 1,43 мс (10 ответвителей; каждый 32 цифровых ввода/вывода)
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Входное и выходное изображение процесса (макс.): 64 байта/64 байта
• Напряжение питания (система): 24 В постоянного тока (-15 ... +20 %); через вставной разъем (CAGE CLAMP)®
• Потребляемый ток (питание от сети 5 В): 300 мА
• Суммарный ток (питание системы): 1700 мА
• Напряжение питания (поле): 24 В постоянного тока (-15 ... +20 %); через контакты перемычки
• Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
• Изоляция: Система/поле 500 В
• Количество исходящих контактов перемычки питания: 3
• Допустимая нагрузка по току (контакты перемычки): 10 A
• Сертификация: INTERBUS CLUB
• Стандарт: EN 50254

Данные о подключении

• Технология подключения (связь/полевая шина): INTERBUS: 1 x вилка D-Sub 9 / розетка D-Sub 9
• Технология подключения (полевое питание): 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Системное/полевое питание
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
• Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный

Физические данные

• Ширина: 50,5 мм / 1,988 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 71,1 мм / 2,799 дюйма
• Глубина от верхнего края DIN-рейки: 63,9 мм / 2,516 дюйма
• Тип крепления: Рейка DIN-35
• Цвет: светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 3.66 МДЖ
• Вес: 187 г
• Маркировка соответствия: CE
