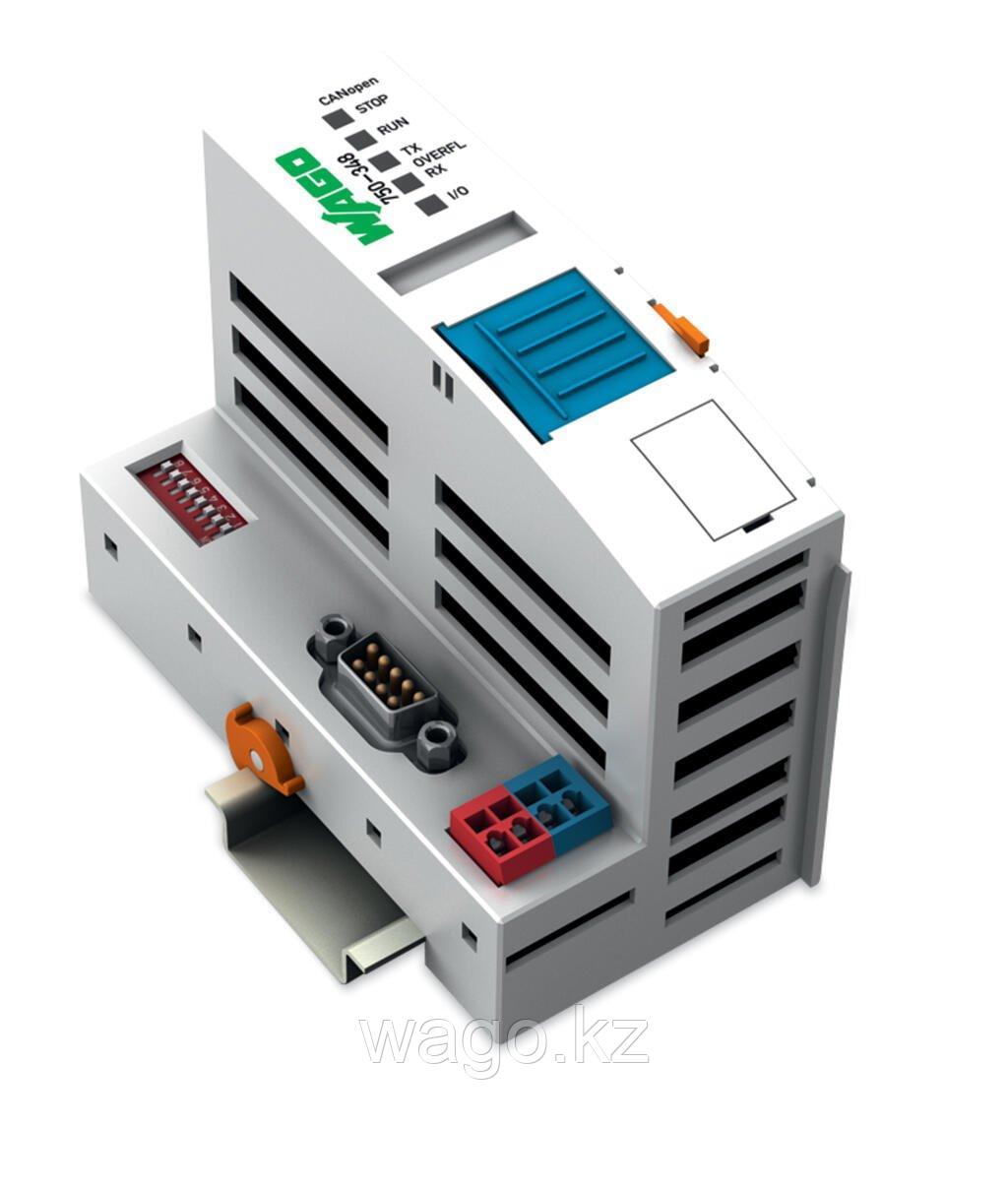

Устройство сопряжения с полевой шиной CANopen, обеспечивающее надежную интеграцию в системы автоматизации с поддержкой высокой скорости передачи данных.

Технические данные

• Связь: CANopen
• Количество узлов полевой шины на главном сервере (макс.): 110
• Скорость передачи: 10/1 МБд
• Длина сегмента шины (макс.): 1000 м
• Среда передачи: Экранированный медный кабель 3 x 0,25 мм²
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Другие функции CANopen: Ведомый, NMT Минимальная загрузка, Отображение переменных PDO, Аварийное сообщение, Защита жизни
• Количество PDO: 5 Tx / 5 Rx
• Количество ОРС: 1 сервер SDO
• Распределение COB ID: ОРС, стандарт
• Распределение идентификаторов узлов: DIP-переключатель
• Профиль коммуникации: Сервер DS-301 версии 4.1
• Профиль устройства: DS-401 V2.0
• Настраиваемый ответ в случае ошибки: Да
• Входное и выходное изображение процесса (макс.): 32 байта/32 байта
• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем
• Потребляемый ток (питание от сети 5 В): 350 мА
• Суммарный ток (питание системы): 650 мА
• Входной ток (тип.) при номинальной нагрузке (24 В): 260 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 80%

Данные о подключении

• Технология подключения (связь/полевая шина): CANopen: 1 x вилка D-sub 9
• Технология подключения (системное питание): 4 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Поставка системы
• Одножильный проводник: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Тонкожильный проводник: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма
• Примечание (сечение проводника): 14 AWG: THHN, THWN
• Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный

Физические данные

• Ширина: 49,5 мм / 1,949 дюйма
• Высота: 96,8 мм / 3,811 дюйма
• Глубина: 71,9 мм / 2,831 дюйма
• Глубина от верхнего края DIN-рейки: 64,7 мм / 2,547 дюйма
• Тип крепления: Рейка DIN-35
• Цвет: светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2,959 МДЖ
• Вес: 115 г
• Маркировка соответствия: CE
