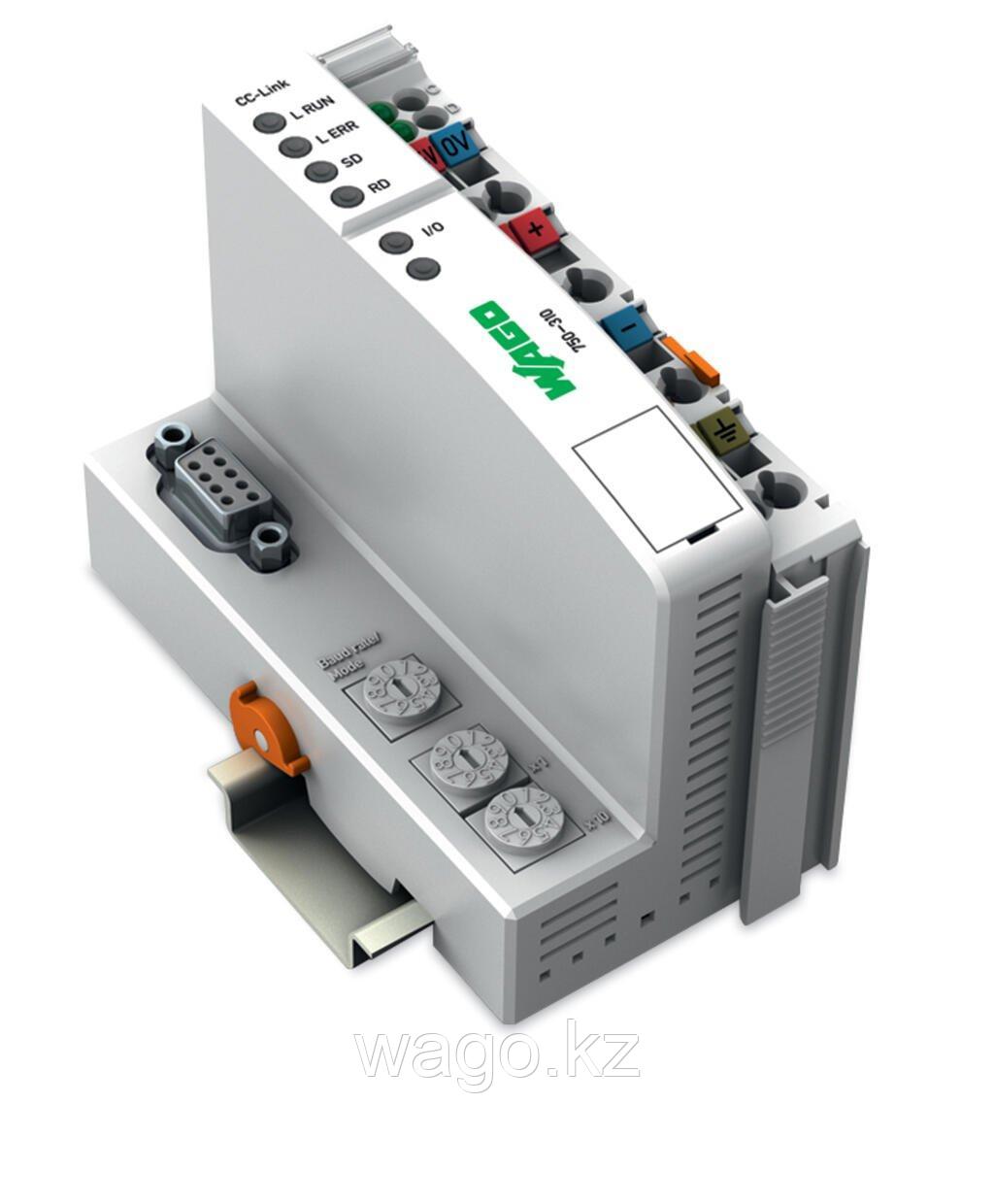

Устройство сопряжения с полевой шиной CC-Link, обеспечивающее надежную интеграцию в системы автоматизации с высокой скоростью передачи данных.

Технические данные

• Связь: CC-Link
• Количество узлов полевой шины на главном сервере (макс.): 64
• Скорость передачи: 156/10 МБд
• Длина сегмента шины (макс.): 1200 м
• Среда передачи: Экранированный медный кабель 2 / 3 x 0,5 мм²
• Адреса станций: 4/1 … 4
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Входное и выходное изображение процесса (макс.): 48 байт/48 байт
• Входное изображение процесса (примечание): 14-байтный цифровой, 2-байтный системный, 32-байтный аналоговый
• Вывод изображения процесса (примечание): 14-байтный цифровой, 2-байтный системный, 32-байтный аналоговый
• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (CAGE CLAMP)®
• Потребляемый ток (питание от сети 5 В): 300 мА
• Суммарный ток (питание системы): 1700 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
• Изоляция: Система/поле 500 В
• Количество исходящих контактов перемычки питания: 3
• Допустимая нагрузка по току (контакты перемычки): 10A

Данные о подключении

• Технология подключения (связь/полевая шина): CC-Link: 1 x гнездо D-sub 9
• Технология подключения (полевое питание): 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Системное/полевое питание
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
• Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный

Физические данные

• Ширина: 50,5 мм / 1,988 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 71,1 мм / 2,799 дюйма
• Глубина от верхнего края DIN-рейки: 63,9 мм / 2,516 дюйма
• Тип крепления: Рейка DIN-35
• Цвет: светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2.578 МДЖ
• Вес: 209,4 г
• Маркировка соответствия: CE
