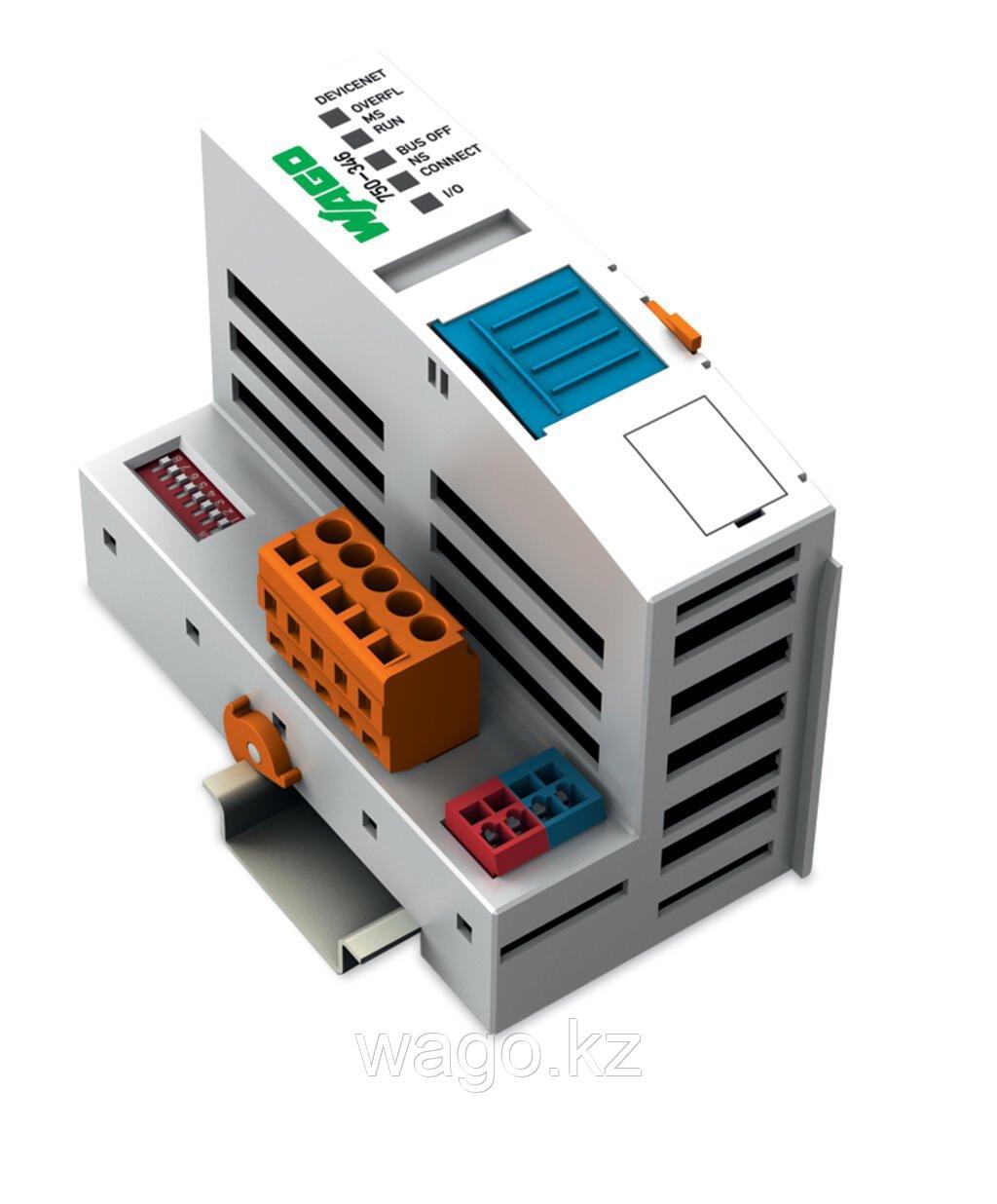

Устройство сопряжения с полевой шиной DeviceNet, предназначенное для интеграции в системы автоматизации с поддержкой высокой скорости передачи данных.

Технические данные

• Связь: DeviceNet
• Количество узлов полевой шины на главном сервере (макс.): 64
• Количество точек ввода-вывода: 6,000
• Скорость передачи: 500 kBd (125 kBd, 250 kBd, 500 kBd)
• Длина сегмента шины (макс.): 500 м
• Среда передачи: Экранированный медный кабель; Кабель удаленной шины: 2 x 0,82 мм² + 2 x 1,7 мм²; Откидной кабель: 2 x 0,2 мм² + 2 x 0,32 мм²
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Входное и выходное изображение процесса (макс.): 32 байта/32 байта
• Напряжение питания (система): 24 В постоянного тока (-15 ... +20 %); через вставной разъем
• Потребляемый ток (питание от сети 5 В): 350 мА
• Суммарный ток (питание системы): 650 мА
• Входной ток через интерфейс DeviceNet при напряжении 11 В: 120 мА
• Входной ток (тип.) при номинальной нагрузке (24 В): 260 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 80%

Данные о подключении

• Технология подключения (связь/полевая шина): DeviceNet: 1 х штекерный разъем; 5-полюсный
• Технология подключения (системное питание): 4 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Поставка системы
• Одножильный проводник: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Тонкожильный проводник: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма
• Примечание (сечение проводника): 14 AWG: THHN, THWN
• Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный

Физические данные

• Ширина: 49,5 мм / 1,949 дюйма
• Высота: 96,8 мм / 3,811 дюйма
• Глубина: 71,9 мм / 2,831 дюйма
• Глубина от верхнего края DIN-рейки: 64,7 мм / 2,547 дюйма
• Тип крепления: Рейка DIN-35
• Цвет: светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 1.77 МДЖ
• Вес: 115 г
• Маркировка соответствия: CE
