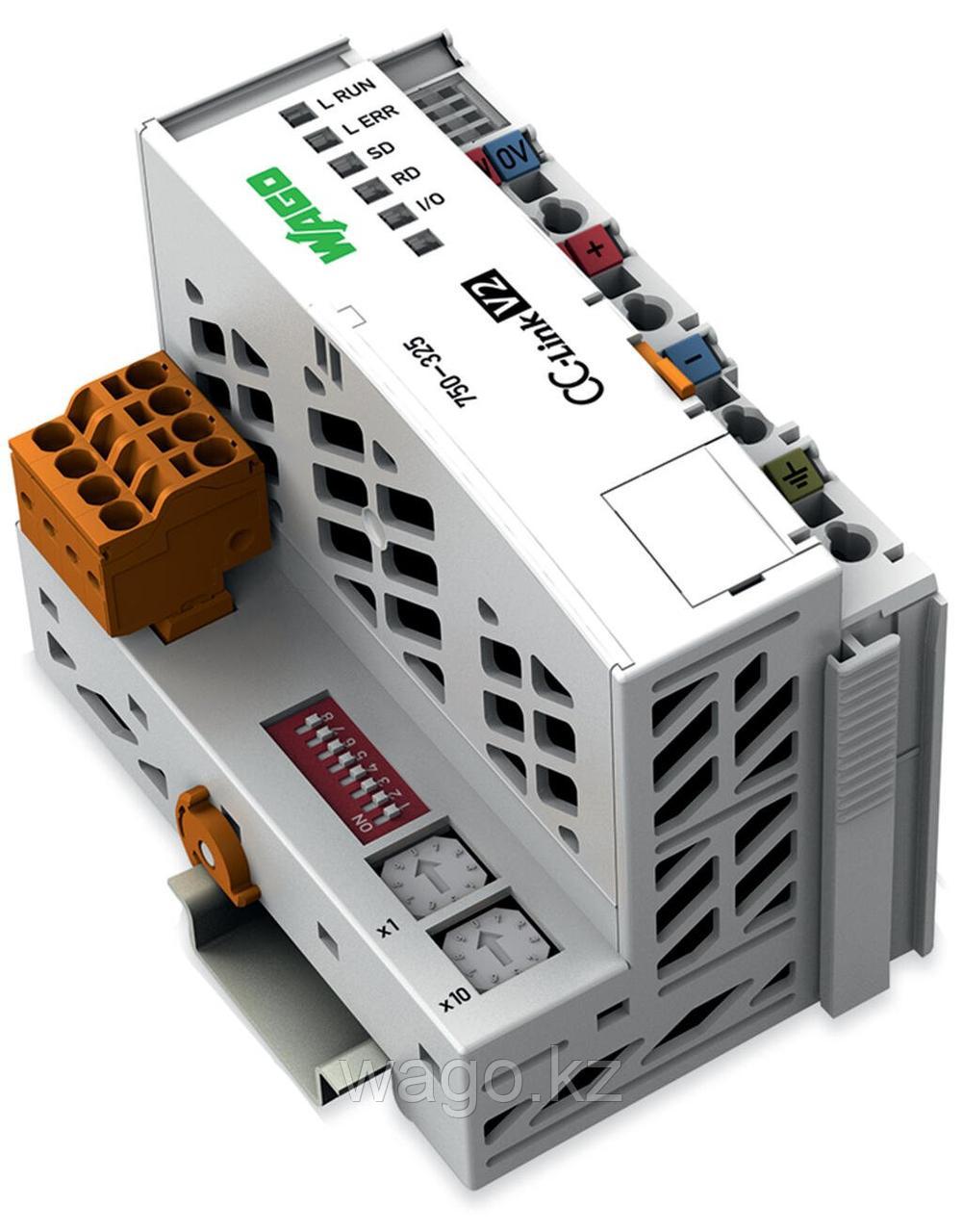

Устройство сопряжения с полевой шиной CC-Link, поддерживающее режимы работы CC-Link V2.0 и V1.1, предназначено для интеграции в системы автоматизации.

Технические данные

• Связь: CC-Link
• Режим работы: CC-Link V2.0 (по умолчанию)/V1.1; Расширенная настройка цикла: 1, 2, 4 (по умолчанию), 8 циклов
• Количество узлов полевой шины на главном сервере (макс.): 64
• Скорость передачи: 156/10 МБд
• Длина сегмента шины (макс.): 1200 м
• Среда передачи: Экранированный медный кабель 2 / 3 x 0,5 мм²
• Адреса станций: 1 … 4 / 4 (по умолчанию)
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Входное изображение процесса: RX: изменяется в зависимости от версии и цикла
• Вывод изображения процесса: RY: изменяется в зависимости от версии и цикла
• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем
• Потребляемый ток (питание от сети 5 В): 200 мА
• Суммарный ток (питание системы): 1800 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Входной ток (тип.) при номинальной нагрузке (24 В): 600 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 90%
• Изоляция: Система/поле 500 В
• Количество исходящих контактов перемычки питания: 3
• Допустимая нагрузка по току (контакты перемычки): 10A

Данные о подключении

• Технология подключения (связь/полевая шина): CC-Link: 1 х штекерный разъем; 4-полюсный
• Технология подключения (полевое питание): 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
• Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный

Физические данные

• Ширина: 61,5 мм / 2,421 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 71,9 мм / 2,831 дюйма
• Глубина от верхнего края DIN-рейки: 64,7 мм / 2,547 дюйма
• Тип крепления: Рейка DIN-35
• Вес: 148,5 г
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2.586 МДЖ
• Маркировка соответствия: CE
