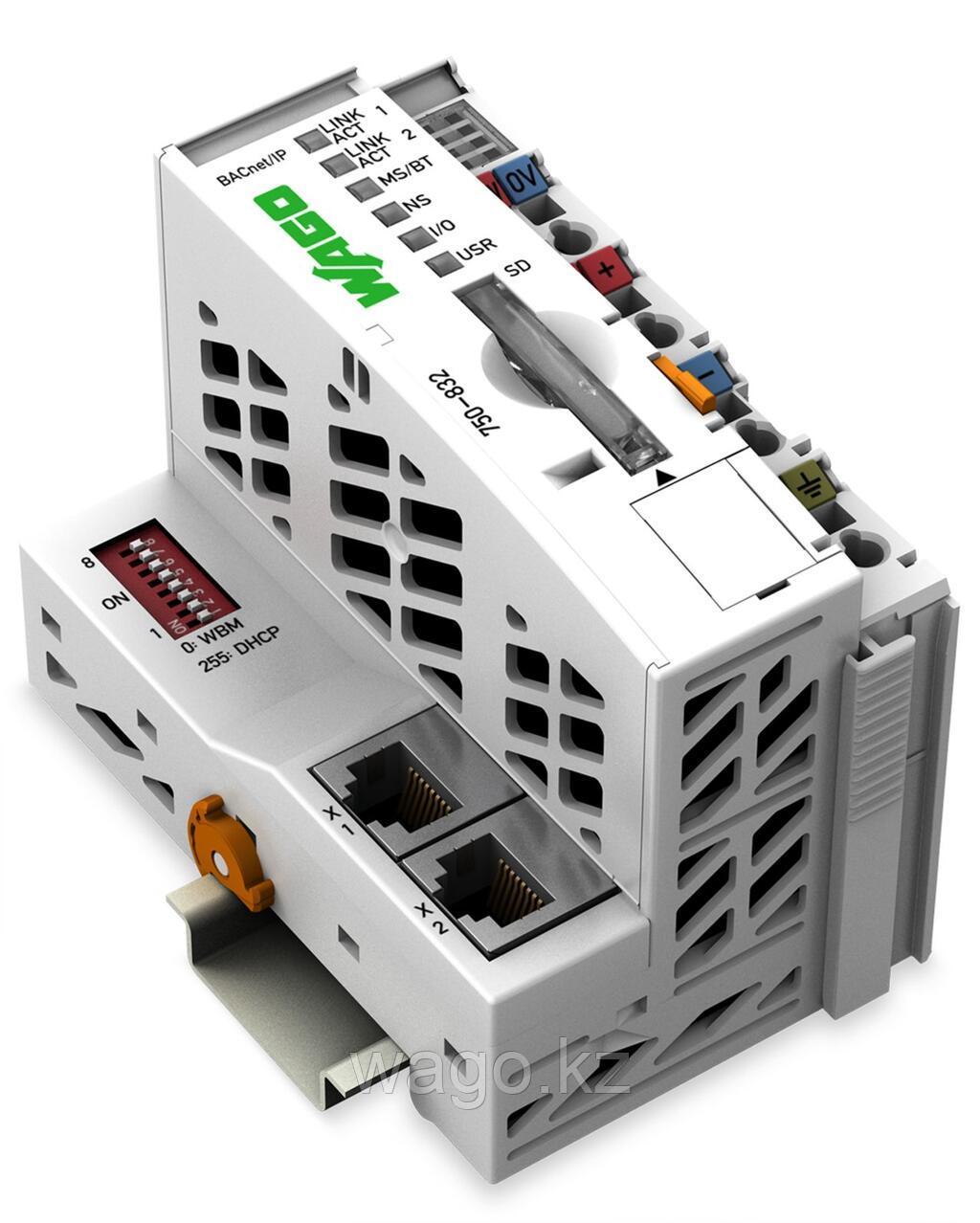

Контроллер WAGO 750-832 - это 4-е поколение контроллеров с поддержкой BACnet/IP и Modbus, двумя Ethernet-портами и слотом для SD-карты.

Технические данные:

• Связь: BACnet/IP, Modbus (TCP, UDP)
• Протоколы ETHERNET: HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S), SNMP
• Визуализация: Веб-Визу
• ЦПУ: 32 бита
• Языки программирования (IEC 61131-3):
  • Список инструкций (IL)
  • Лестничная диаграмма (LD)
  • Функциональная блок-схема (FBD)
  • Непрерывная функциональная диаграмма (CFC)
  • Структурированный текст (ST)
  • Последовательная функциональная диаграмма (SFC)
• Среда программирования: WAGO-I/O-PRO V2.3 (на базе CODESYS V2.3)
• Варианты конфигурации: WAGO-I/O-CHECK, BACnet Configurator для веб-управления
• Скорость пропускания: 10/100 Мбит/с
• Среда передачи: витая пара S-UTP; 100 Ω; Кошка. 5; Макс. длина кабеля 100 м
• Производительность трансмиссии: Класс D по EN 50173
• Программная память: 8 МБ
• Память данных: 8 МБ
• Энергонезависимая память: 32 КБ
• Тип карты памяти: SD и SDHC до 32 ГБ (гарантируется только с картой WAGO)
• Слот для карты памяти: Механизм «толкай-толкай»; герметичная крышка
• Количество модулей на узел (макс.): 250
• Количество модулей без расширения шины (макс.): 64
• Входное и выходное изображение процесса (макс.): 1020 слов/1020 слов
• Профиль устройства BACnet: B-BC (контроллер здания BACnet); Редакция BACnet: 12

Показатели:

• LED индикаторы:
  • LINK/ACT (зеленый): Сетевое подключение через порты 1 ... 2
  • MS/BT, NS (красный/зеленый): состояние узла/BACnet, сети
  • I/O, USR (красный/зеленый/оранжевый): состояние локальной шины данных, состояние программируется пользователем
  • A, B (зеленый): состояние системного питания, полевого питания

Электропитание:

• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (CAGE CLAMP®)
• Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 90%
• Потребляемый ток (питание от сети 5 В): 440 мА
• Суммарный ток (питание системы): 1 700 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Допустимая нагрузка по току (контакты перемычки): 10 A
• Количество исходящих контактов перемычки питания: 3
• Изоляция: Система/поле 500 В

Данные о подключении:

• Технология подключения (BACnet/IP): 2 x RJ-45; Modbus (TCP, UDP): 2 x RJ-45
• Системное питание: 2 x CAGE CLAMP®
• Полевое питание: 6 x CAGE CLAMP®
• Тип подключения: Системное/полевое питание
• Одножильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0.31 ... 0.35 дюйма
• Конфигурация устройства: 1 x штекерный разъем; 4-полюсный

Физические данные:

• Ширина: 61,5 мм / 2,421 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 71,9 мм / 2,831 дюйма
• Глубина от верхнего края DIN-рейки: 64,7 мм / 2,547 дюйма

Механические данные:

• Вес: 151,8 г
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Маркировка соответствия: СЕ
