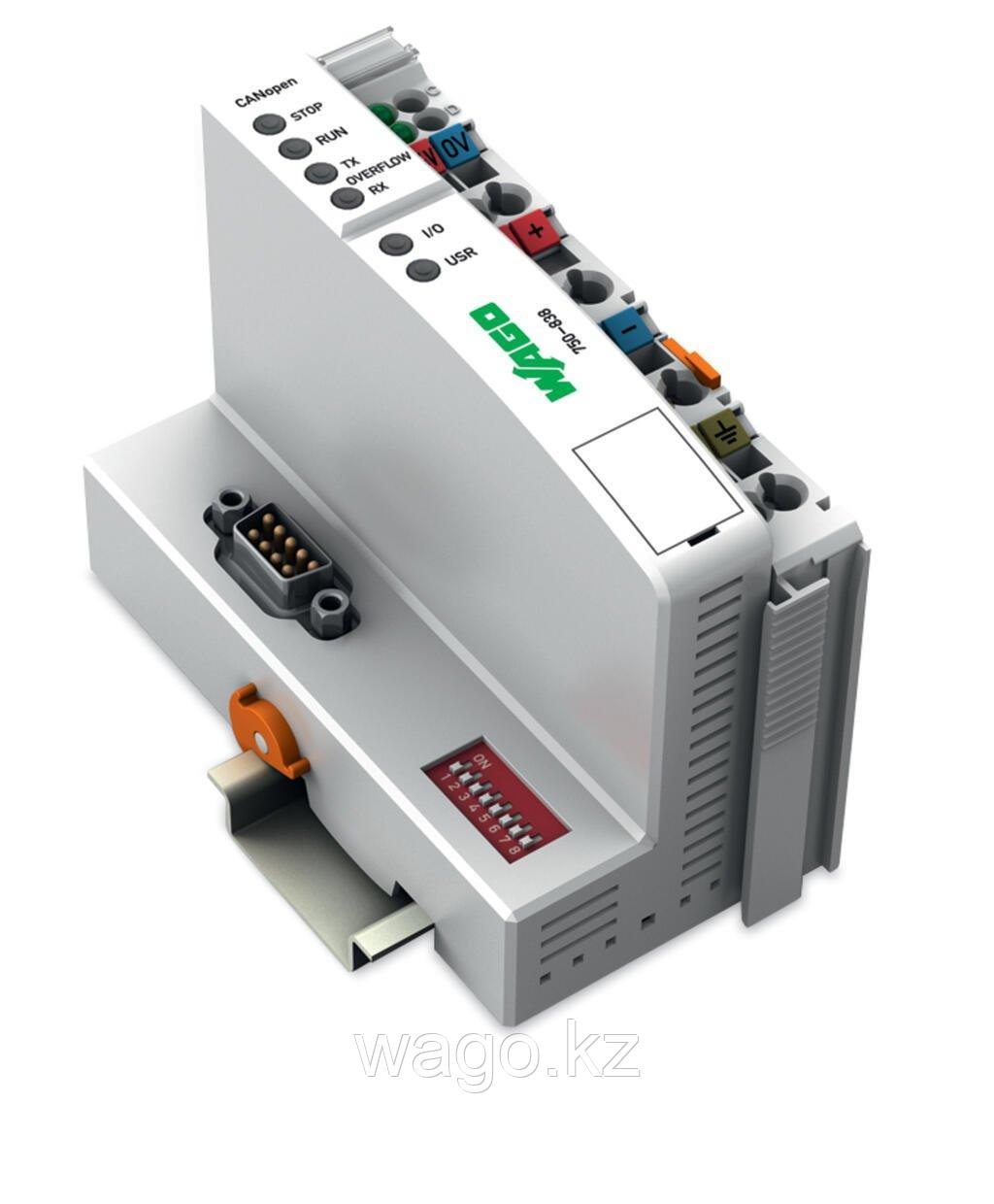

Контроллер WAGO 750-838 - это высокопроизводительное устройство, поддерживающее CANopen, с 128 КБ программной и 64 КБ оперативной памяти.

Технические данные:

• Связь: CANopen
• Визуализация: отсутствует
• ЦПУ: 16 бит
• Языки программирования (IEC 61131-3):
  • Список инструкций (IL)
  • Лестничная диаграмма (LD)
  • Функциональная блок-схема (FBD)
  • Непрерывная функциональная диаграмма (CFC)
  • Структурированный текст (ST)
  • Последовательная функциональная диаграмма (SFC)
• Среда программирования: WAGO-I/O-PRO V2.3 (на базе CODESYS V2.3)
• Варианты конфигурации: Файл описания устройства EDS, WAGO-I/O-CHECK
• Время цикла: < 3 мс для 1000-битных команд / 256 цифровых входов/выходов
• Скорость пропускания: 10/1 МБд
• Длина сегмента шины (макс.): 1000 м
• Среда передачи: Экранированный медный кабель 3 x 0,25 мм²
• Количество узлов полевой шины (макс.): 110
• Программная память: 128 КБ
• Память данных: 64 КБ
• Энергонезависимая память: 8 КБ
• Память для входных переменных (макс.): 512 байт
• Память для выходных переменных (макс.): 512 байт
• Количество модулей на узел (макс.): 64
• Количество PDO: 32 Tx / 32 Rx
• Количество ОРС: 2 сервера SDO / 16 клиентов SDO
• Входное/выходное изображение процесса (макс.): 512 байт/512 байт

Другие функции CANopen:

• Ведомый
• NMT Минимальная загрузка
• Отображение переменных PDO
• Экстренное сообщение
• Защита жизни/пульс
• Пустая конфигурация модуля
• Распределение COB ID
• Распределение идентификаторов узлов: DIP-переключатель

Показатели:

• Светодиоды:
  • СТОП (красный): Остановка устройства/узла
  • RUN (зеленый): Инициализация
  • TX, RX OVERFLOW (красный): CAN отправить/принять переполнение буфера
  • I/O, USR (красный/зеленый/оранжевый): Локальное состояние, состояние, программируемое пользователем
  • A, B (зеленый): состояние электропитания системы, полевое питание

Электропитание:

• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (CAGE CLAMP®)
• Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
• Потребляемый ток (питание от сети 5 В): 350 мА
• Суммарный ток (питание системы): 1 650 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Допустимая нагрузка по току (контакты перемычки): 10 A
• Количество исходящих контактов перемычки питания: 3
• Изоляция: Система/поле 500 В

Данные о подключении:

• Технология подключения (CANopen): 1 x вилка D-sub 9
• Системное питание: 2 x CAGE CLAMP®
• Полевое питание: 6 x CAGE CLAMP®
• Тип подключения: Системное/полевое питание
• Одножильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2.5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0.31 ... 0.35 дюйма
• Конфигурация устройства: 1 x штекерный разъем; 4-полюсный

Физические данные:

• Ширина: 50,5 мм / 1,988 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 71,1 мм / 2,799 дюйма
• Глубина от верхнего края DIN-рейки: 63,9 мм / 2,516 дюйма

Механические данные:

• Вес: 184,2 г
• Цвет: светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Маркировка соответствия: СЕ
