Отказоустойчивый 4/4-канальный цифровой вход/релейный выход, поддерживающий протокол PROFIsafe V2.0 iPar, предназначен для работы с сигналами 48 В переменного тока и 60 В постоянного тока, обеспечивая надежное управление и безопасность.

Общие технические данные:

• Протоколы: PROFIsafe V2
• Варианты конфигурации: Адрес PROFIsafe регулируется с помощью DIP-переключателя или инженерного программного обеспечения
• Показатели:
  • Светодиод зеленый/красный: Состояние/Ошибка I1 ... И4, РО1 ... РО4
  • Светодиод красный (Err): ошибка группы
  • Светодиод зеленый/красный (K, PS): Диагностика
  • Светодиод красный (iPar): параметризация
• Общее количество каналов: 8
• Напряжение изоляции: Релейные выходы: 48 В переменного тока, 60 В постоянного тока

Digitale Eingänge:

• Количество цифровых входов: 4
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 48 В переменного тока; 60 В постоянного тока
• Подключение датчика: 4 x (отказоустойчивый вход с испытательным импульсом)
• Входная характеристика: Чувствительность к тактовой частоте
• Входной ток на канал для сигнала (1) тип: 2,2 мА
• Частота сигнала (макс.): 50 Гц

Digitale Taktausgänge:

• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 48 В переменного тока; 60 В постоянного тока
• Выходной ток на канал: 6 А

Digitale Ausgänge:

• Количество цифровых выходов: 4
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 48 В переменного тока; 60 В постоянного тока
• Выходной ток (модуль): 24 A
• Подключение привода: 4 x (отказоустойчивый выход с тестовым импульсом)
• Проектирование выходных схем: Релейные выходы
• Задержка переключения: 50 мс
• Коммутационный ток: Совместим с модулем ввода-вывода WAGO 75x-66x/000-003 PROFIsafe
• Диапазон напряжения коммутации: 5 … 60 В постоянного тока (SELV/PELV); 5 … 48 В переменного тока

Технические данные:

• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 145 мА
• Напряжение питания (система и датчик): 24 В постоянного тока (-25 ... +30 %)
• Напряжение питания (поле): 24 В постоянного тока; через вставной разъем (Push-in CAGE CLAMPconnection)®
• Потребляемый ток, питание в полевых условиях (модуль без внешней нагрузки): 50 мА
• Изоляция: Система/поле 500 В

Функциональная безопасность:

• Достижимые классы безопасности: SIL 3; Категория 4, PL e
• Нормы безопасности: МЭК 61508-1 ... -7; EN ISO 13849-1; EN 62061

Данные о подключении:

• Технология подключения: 18 х Зажим с вставной клеткой®
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.5 … 1,5 мм² / 20 ... 14 AWG
• Тонкожильный проводник: 0.5 … 1,5 мм² / 20 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
• Технология подключения (полевое питание): 2 х Зажим с вставной клеткой®
• Тип подключения (полевое снабжение): Полевое питание

Физические данные:

• Ширина: 48 мм / 1,89 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69,8 мм / 2,748 дюйма
• Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

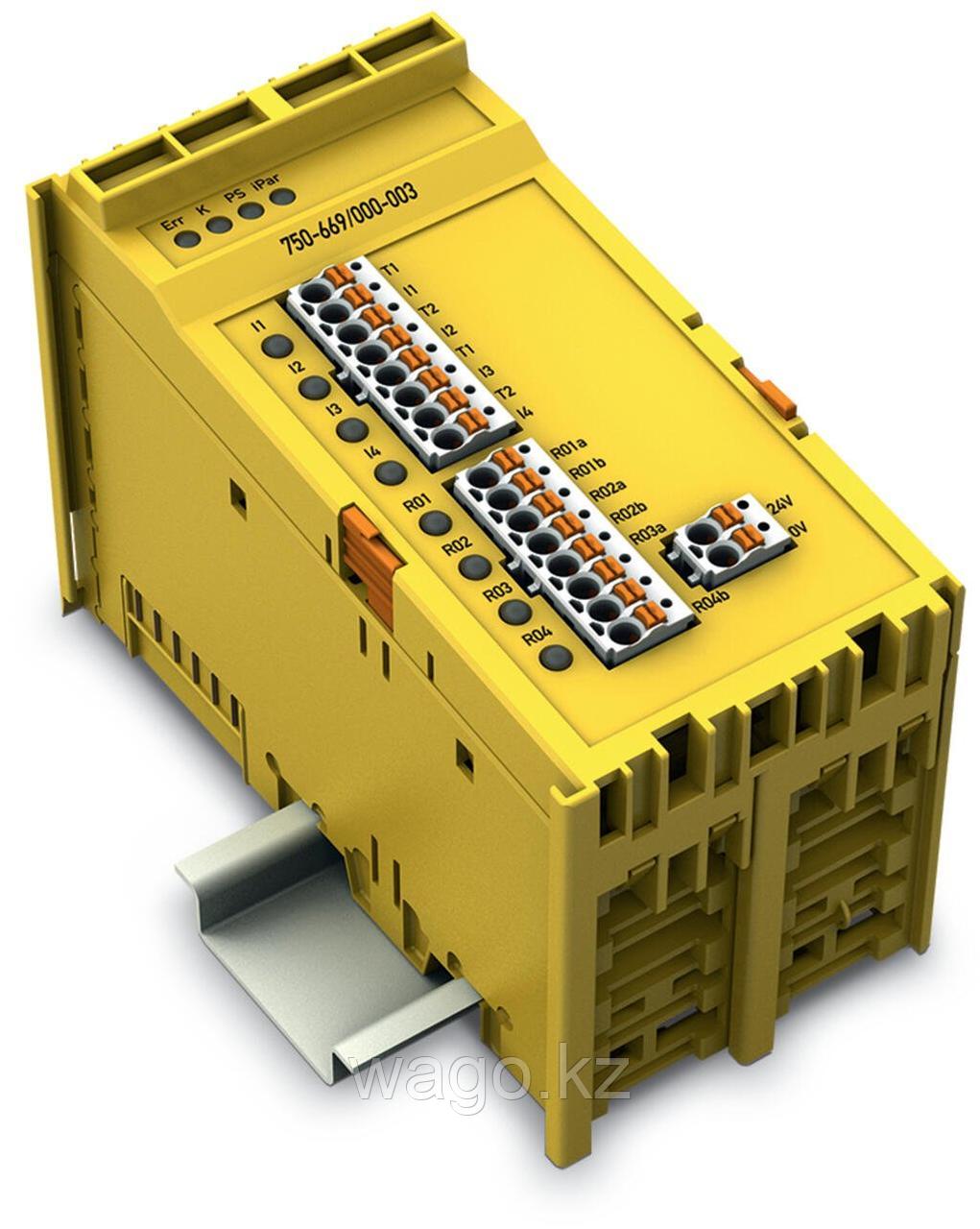

Ваш надежный выбор: Модуль WAGO 750-669/000-003

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 775 227 10 08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
