Отказоустойчивый 4/4-канальный цифровой вход/выход с поддержкой протокола PROFIsafe, предназначенный для работы с сигналами 24 В постоянного тока. Идеален для применения в системах, требующих высокой надежности и безопасности.

Общие технические данные:

• Протоколы: PROFIsafe версии 1.3
• Варианты конфигурации: Адрес PROFIsafe регулируется с помощью DIP-переключателя или инженерного программного обеспечения
• Показатели:
  • Светодиод (A-H) зеленый: Состояние I1 ... I8
  • LED (I-K) красный: внутренняя, внешняя ошибка
• Общее количество каналов: 8

Digitale Eingänge:

• Количество цифровых входов: 4
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 24 В постоянного тока
• Подключение датчика: 4 x (отказоустойчивый вход с тестовым импульсом)
• Входная характеристика: Чувствительность к тактовой частоте
• Входной ток на канал для сигнала (1) тип: 2,2 мА
• Время отклика: tна (L->H) = 13 мс ... 71 мс; tот (H->L) = 13 мс ... 26 мс

Digitale Taktausgänge:

• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 24 В постоянного тока

Digitale Ausgänge:

• Количество цифровых выходов: 4
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 24 В постоянного тока
• Подключение привода: 4 x (отказоустойчивый выход с тестовым импульсом)
• Проектирование выходных схем: Выходная мощность
• Время отклика: tна (L->H) = 13 мс; tот (H->L) = 13 мс
• Частота переключения (макс.): 5 Гц; Резистивная нагрузка
• Частота переключения (макс.) (2): 0,1 Гц; Индуктивная нагрузка в соответствии с IEC 947-5-1, DC 13
• Частота переключения (макс.) (3): 5 Гц; Индуктивная нагрузка с восстановительными диодами

Технические данные:

• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 55 мА
• Напряжение питания (поле): 24 В постоянного тока (-15 ... +20 %); через контакты перемычки
• Количество входящих контактов перемычки питания: 2
• Количество исходящих контактов перемычки питания: 2
• Допустимая нагрузка по току (контакты перемычки): 10 A
• Изоляция: Система/поле 500 В

Функциональная безопасность:

• Достижимые классы безопасности: 4 x Кат. 2/SIL 2 или 2 x Cat. 4/SIL 3
• Интервал контрольных испытаний: 10 лет
• Реактивное сопротивление нагрузки (макс.): Емкостный 2 нФ; индуктивный, соответствующий DC 13

Данные о подключении:

• Технология подключения: 16 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 24 мм / 0,945 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

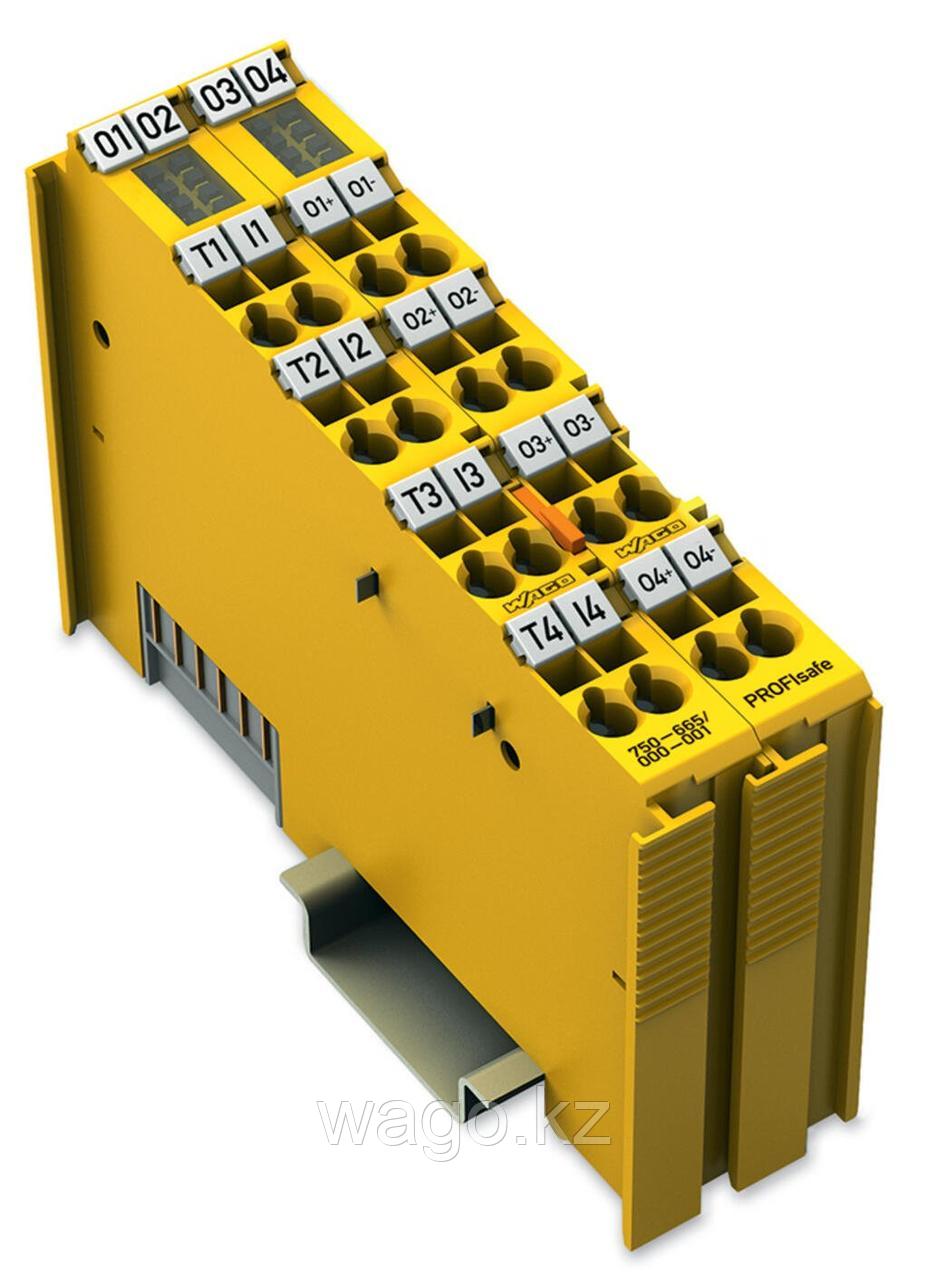

Ваш надежный выбор: Модуль WAGO 750-665/000-001
