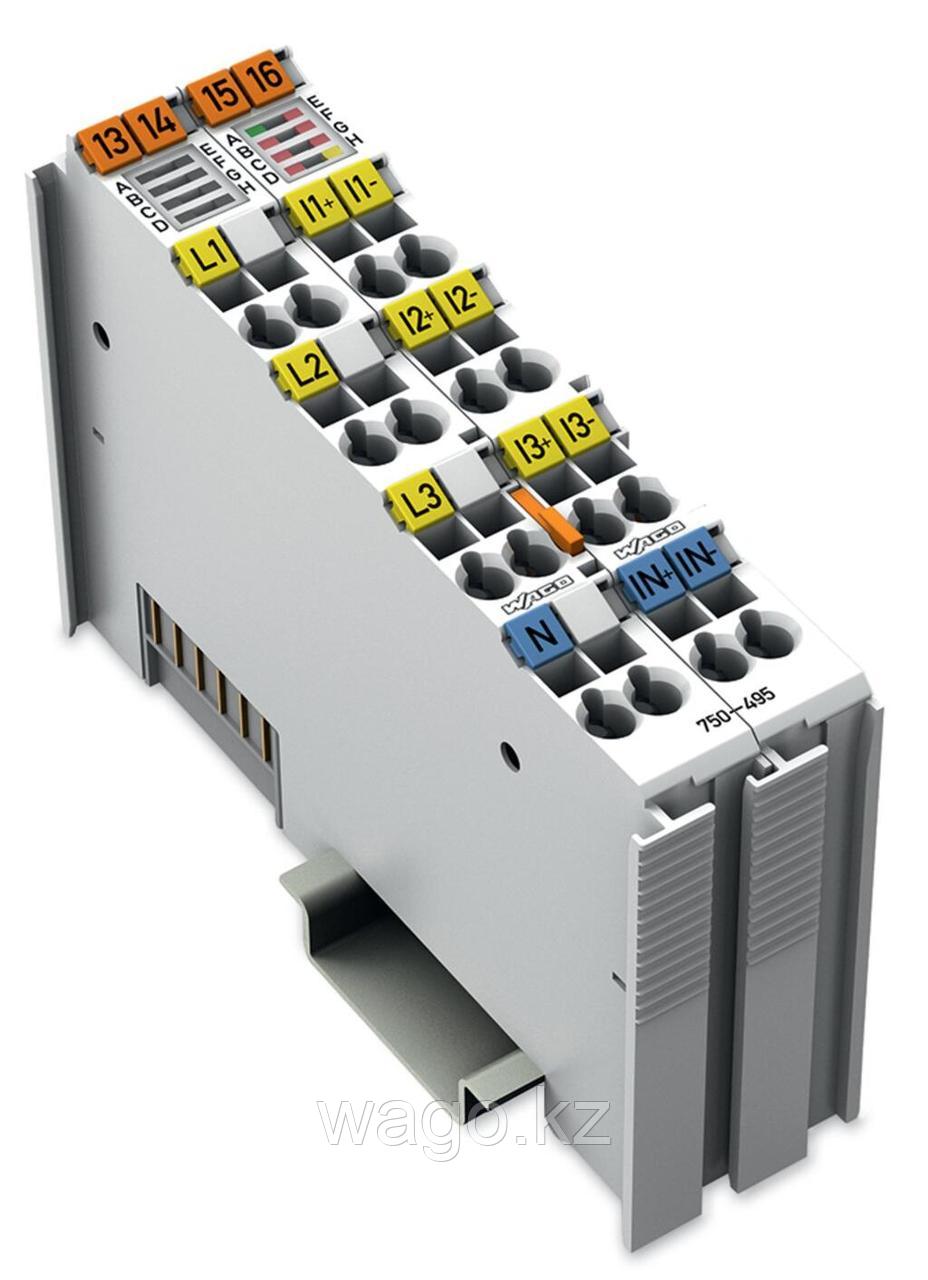

Модуль WAGO 750-495 предназначен для 3-фазного измерения мощности и обеспечивает высокую точность в измерениях напряжения и дифференциального тока. Он подходит для работы с синусоидальными сигналами и поддерживает анализ гармоник до 41-й гармоники.

Технические данные:

• Количество входов измерения: 7 (3 входа для измерения напряжения, 4 входа для измерения дифференциального тока)
• Тип сигнала: Измерение мощности
• Форма сигнала: Синусоидальные сигналы (с учетом частоты среза)
• Разрешение: 24 бит
• Ширина данных: 2 x 128-битные данные; 2 x 64-битных элемента управления/состояния
• Входное сопротивление пути напряжения (тип.): 1429 кОм
• Входное сопротивление пути тока (тип.): 22 мОм
• Эталон погрешности измерения: Переменный ток/напряжение
• Погрешность измерения (опорная температура): 23°C
• Погрешность измерения, отклонение (макс.) от верхнего значения: 0.5%
• Измерительный ток (макс.): 1 А
• Время цикла измерения: Регулируется по среднеарифметическому значению, Min_Max_Values
• Диапазон частот (частота сети): 50/60 Гц
• Частотный диапазон (анализ гармоник): 0 … 3300 Гц
• Предельная частота: 15,9 кГц
• Допустимые системы общего электроснабжения: Трехфазная, четырехпроводная система: макс. 277/480 В переменного тока; Трехфазная, трехпроводная система: макс. 600 В переменного тока (UL)
• Примечание об общих системах электроснабжения: UВЫ при особых условиях возможно напряжение до 690 В (см. инструкцию).
• Верхнее значение для точности измерения: 400/690 В
• Рассчитанные значения: Межлинейное напряжение, выходная мощность, энергия, коэффициенты мощности, частота сети, анализ гармоник (до 41-й гармоники), КНИ
• Метод измерения: Истинное среднеквадратичное измерение
• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 100 мА
• Показатели: Светодиоды: Связь (зеленый); Ошибка L1, Переопределение в тракте измерения тока (красный); Ошибка L2, Ошибка L3, Переопределение в тракте измерения напряжения (красный); Чередование в последовательности фаз L1-L2-L3 (желтый)

Безопасность и защита:

• Категория измерения согласно EN/UL 61010-2-030: КАТЕГОРИЯ III
• Испытательное напряжение: 3,51 кВ переменного тока, 50/60 Гц, 1 мин.
• Номинальное импульсное напряжение: Система/сторона поля: 5,0 кВ (EN 60870-2-1 / класс VW3), 6,4 кВ (EN/UL 61010-1)
• Согласование изоляции в соответствии с EN/UL 61010-2-201 с подключением N: ≤300 В
• Категория перенапряжения: Глава III
• Тип изоляции: Усиленная изоляция
• Согласование изоляции в соответствии с EN/UL 61010-2-201 без подключения N: ≤ 600 В
• Тип изоляции: Двойная изоляция (базовая и дополнительная)

Данные о подключении:

• Технология подключения: 12 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
• Примечание (сечение проводника): Одножильный проводник: 20 ... 14 AWG (UL); Тонмногожильный проводник: 20... 16 AWG (UL)

Физические данные:

• Ширина: 24 мм / 0,945 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2.001 МДЖ
• Вес: 90,7 г
• Маркировка соответствия: СЕ
