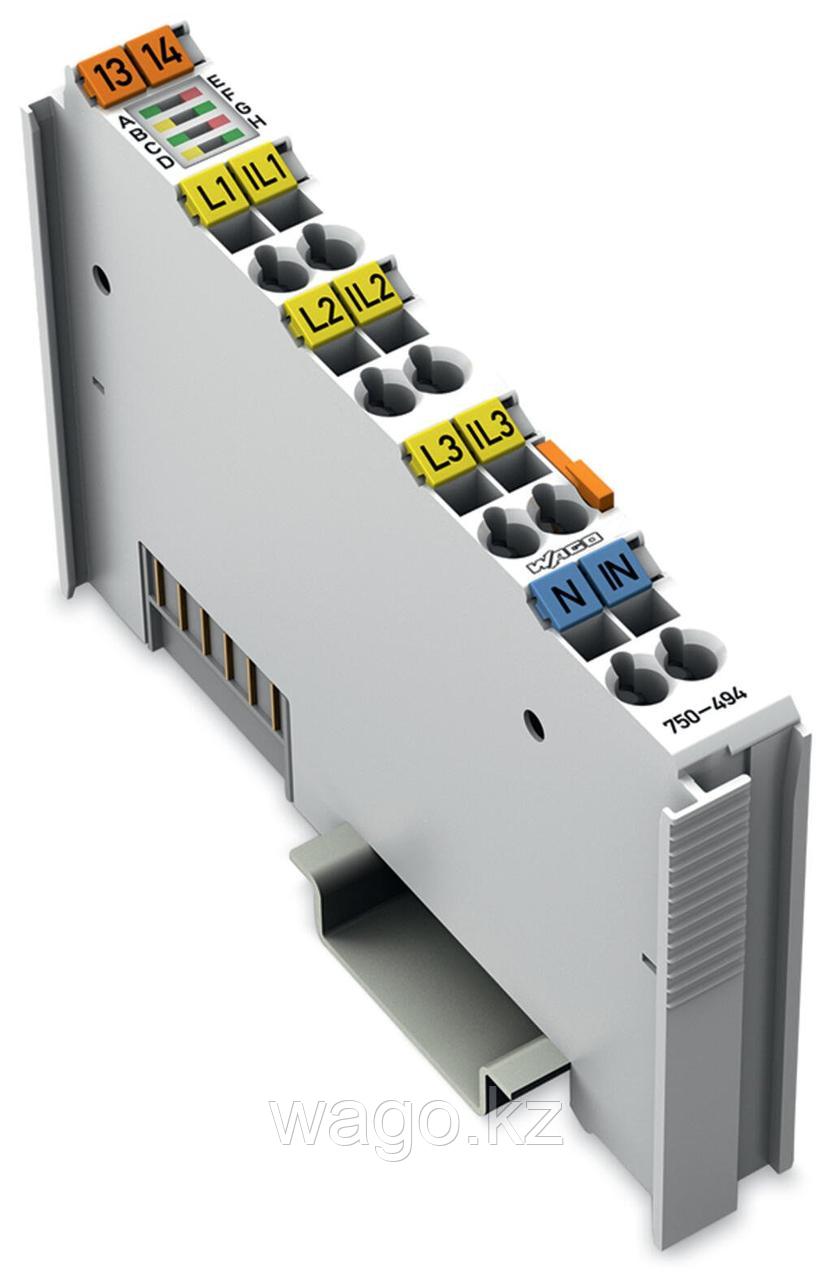

Модуль WAGO 750-494 предназначен для 3-фазного измерения мощности и обеспечивает высокую точность в измерениях напряжения и тока. Он подходит для работы с любыми периодическими сигналами и поддерживает анализ гармоник.

Технические данные:

• Количество входов измерения: 6 (3 входа измерения напряжения, 3 входа измерения тока)
• Тип сигнала: Измерение мощности
• Входное напряжение (макс.): Входной ток: 18 В переменного тока
• Форма сигнала: Любые периодические сигналы (с учетом пороговых частот)
• Разрешение: 24 бит
• Ширина данных: 2 x 128-битные данные; 2 x 64-битных элемента управления/состояния
• Входное сопротивление пути напряжения (тип.): 1072 кОм
• Входное сопротивление пути тока (тип.): 22 мОм
• Эталон погрешности измерения: Переменный ток/напряжение
• Погрешность измерения (опорная температура): 25°C
• Погрешность измерения, отклонение (макс.) от верхнего значения: 0.5%
• Измерительный ток (макс.): 1 А
• Время цикла измерения: Регулируется по среднеарифметическому значению, мин./макс. значений
• Диапазон частот (частота сети): 45 … 65 Гц
• Частотный диапазон (анализ гармоник): 0 … 3300 Гц
• Предельная частота: 15,9 кГц
• Номинальное напряжение: UЛН = 277 В переменного тока; UВЫ = 480 В переменного тока
• Рассчитанные значения: Межлинейное напряжение, выходная мощность, энергия, коэффициенты мощности, частота сети, анализ гармоник (до 41-й гармоники), КНИ
• Измерительные компоненты: Oценивающий
• Метод измерения: Истинное среднеквадратичное измерение
• Варианты конфигурации: WAGO-I/O-CHECK, CODESYS, Library, e!КОКПИТ
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 100 мА
• Изоляция: 4 кВ система/поле
• Номинальное импульсное напряжение: 4 кВ
• Показатели: Светодиоды: Связь (зеленый); Ошибка L1, Переопределение в тракте измерения тока (красный); Ошибка L2, Ошибка L3, Переопределение в тракте измерения напряжения (красный); Чередование в последовательности фаз L1-L2-L3 (желтый)

Данные о подключении:

• Технология подключения: 8 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0.955 МДЖ
• Вес: 49,6 г
• Маркировка соответствия: СЕ

Ваш надежный выбор: Модуль WAGO 750-494
