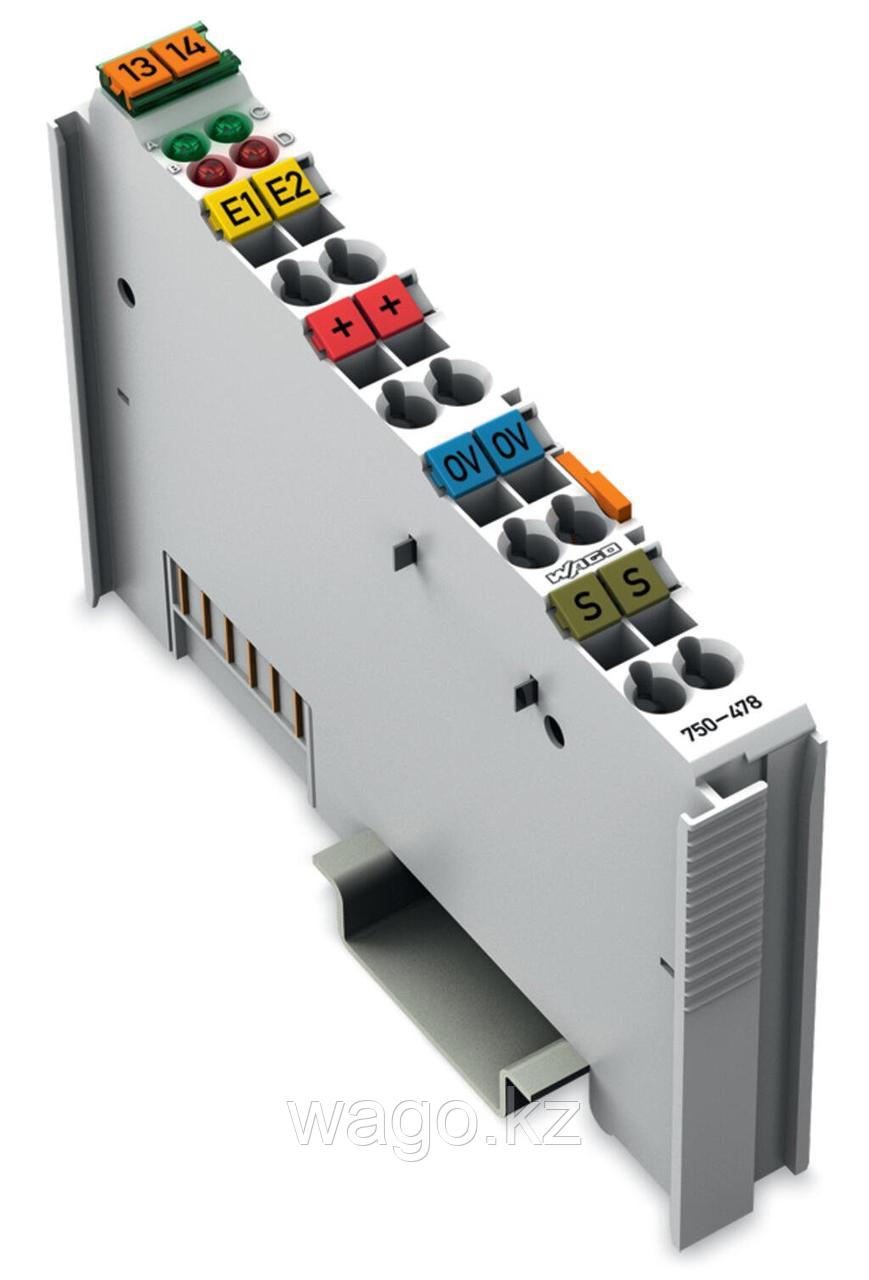

2-канальный аналоговый входной модуль WAGO 750-478 предназначен для работы с несимметричными напряжениями в диапазоне от 0 до 10 В постоянного тока. Модуль обеспечивает высокую точность измерений с разрешением 16 бит.

Технические данные:

• Количество аналоговых входов: 2
• Общее количество каналов (модулей): 2
• Тип сигнала: Напряжение
• Тип сигнала (напряжение): 0 … 10 В постоянного тока
• Подключение датчика: 2 x (2-проводные)
• Частота входного фильтра (аналоговая): 50 Гц
• Входное напряжение (макс.): 24 В
• Характеристики сигнала: Несимметричные
• Разрешение: 16 бит
• Ширина данных: 2 x 16-битные данные; 2 x 8-битное управление/состояние (опционально)
• Подавление шума на частоте дискретизации: -100 дБ
• Подавление шума выше частоты дискретизации: -40 дБ
• Внутреннее сопротивление: 130 кОм
• Время преобразования (тип.): 80 мс
• Погрешность измерения (опорная температура): 25°C
• Погрешность измерения, отклонение (макс.) от верхнего значения: 0.1%
• Температурная погрешность (макс.) от верхнего значения: 0.01%/К
• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 75 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Изоляция: 500 В система/поле
• Показатели: Светодиод (A, C) зеленый: функция AI 1, AI 2; Светодиод (B, D) красный: ошибка AI 1, AI 2
• Количество входящих контактов перемычки питания: 2
• Количество исходящих контактов перемычки питания: 2

Данные о подключении:

• Технология подключения: 8 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69,8 мм / 2,748 дюйма
• Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 1,037 МДЖ
• Вес: 52,5 г
• Маркировка соответствия: СЕ

Ваш надежный выбор: Модуль WAGO 750-478

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 775 227 10 08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
