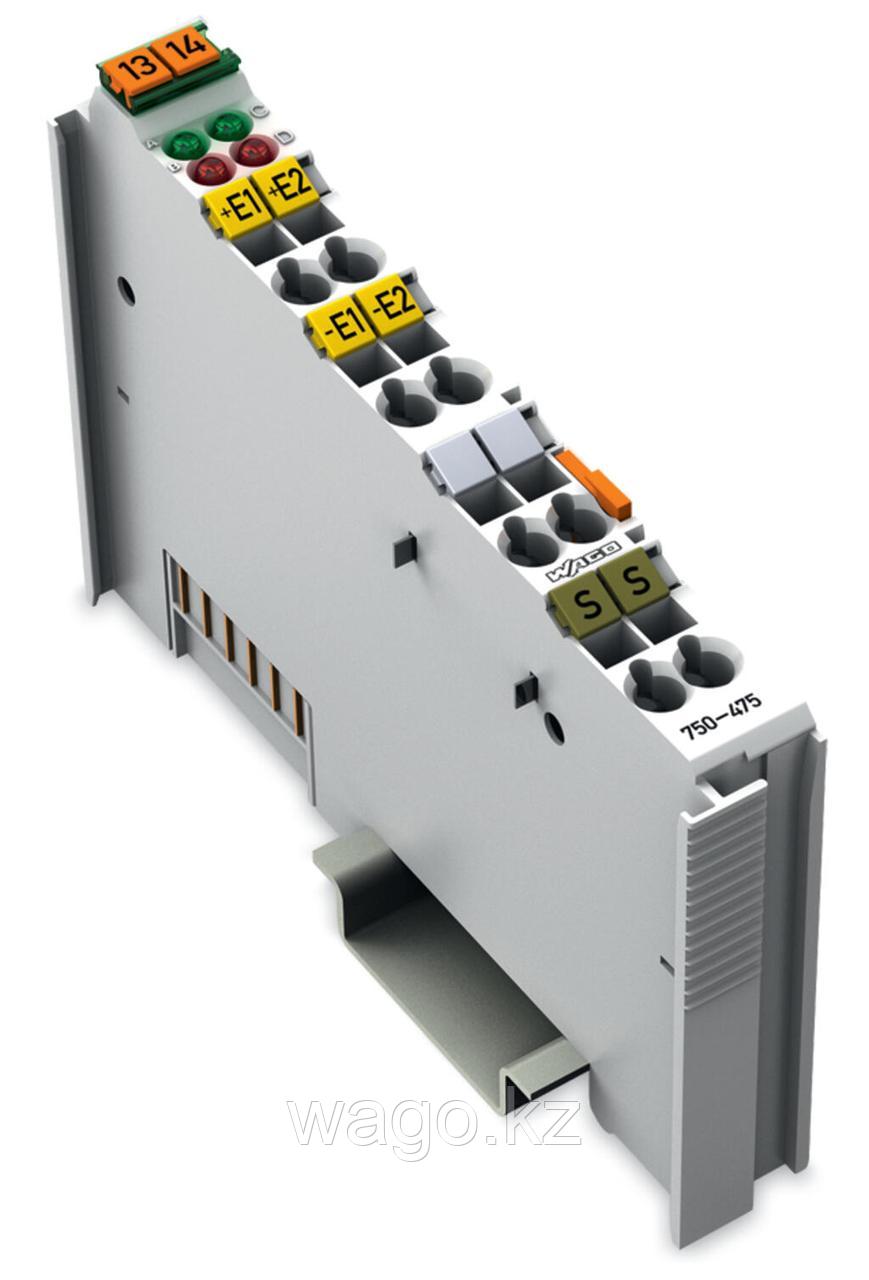

2-канальный аналоговый входной модуль WAGO 750-475 предназначен для работы с дифференциальными токовыми сигналами в диапазоне 0 … 1 А переменного и постоянного тока. Модуль обеспечивает высокую точность и надежность измерений с разрешением 15 бит.

Технические данные:

• Количество аналоговых входов: 2
• Общее количество каналов (модулей): 2
• Тип сигнала: Текущий
• Тип сигнала (текущий): 0 … 1 ААС/ЦОД
• Подключение датчика: 2 x (2-проводные)
• Входное напряжение (макс.): 24 В переменного тока/постоянного тока (-20 ... +20 %)
• Характеристики сигнала: Дифференциальный
• Разрешение: 15 бит
• Входное сопротивление (макс.): 0,022 Ω
• Ширина данных: 2 x 16-битные данные; 2 x 8-битное управление/состояние (опционально)
• Время преобразования (тип.): 200 мс
• Погрешность измерения (опорная температура): 25°C
• Погрешность измерения, отклонение (макс.) от верхнего значения: 0.1%
• Погрешность измерения во всем температурном диапазоне: ≤ ± 0,6 % от полного значения шкалы
• Температурный коэффициент: < ± 110 ppm/K от полной шкалы
• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 80 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• Данные процесса: 0,0 А – это 0x0000; 2.0 DC — это 0x4E20
• Изоляция: 500 В система/поле или канал/канал
• Показатели: Светодиод (A, C) зеленый: функция AI 1, AI 2; Светодиод (B, D) красный: ошибка AI 1, AI 2
• Количество входящих контактов перемычки питания: 2
• Количество исходящих контактов перемычки питания: 2

Данные о подключении:

• Технология подключения: 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69,8 мм / 2,748 дюйма
• Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 1,571 МДЖ
• Вес: 50 г
• Маркировка соответствия: СЕ

Ваш надежный выбор: Модуль WAGO 750-475
