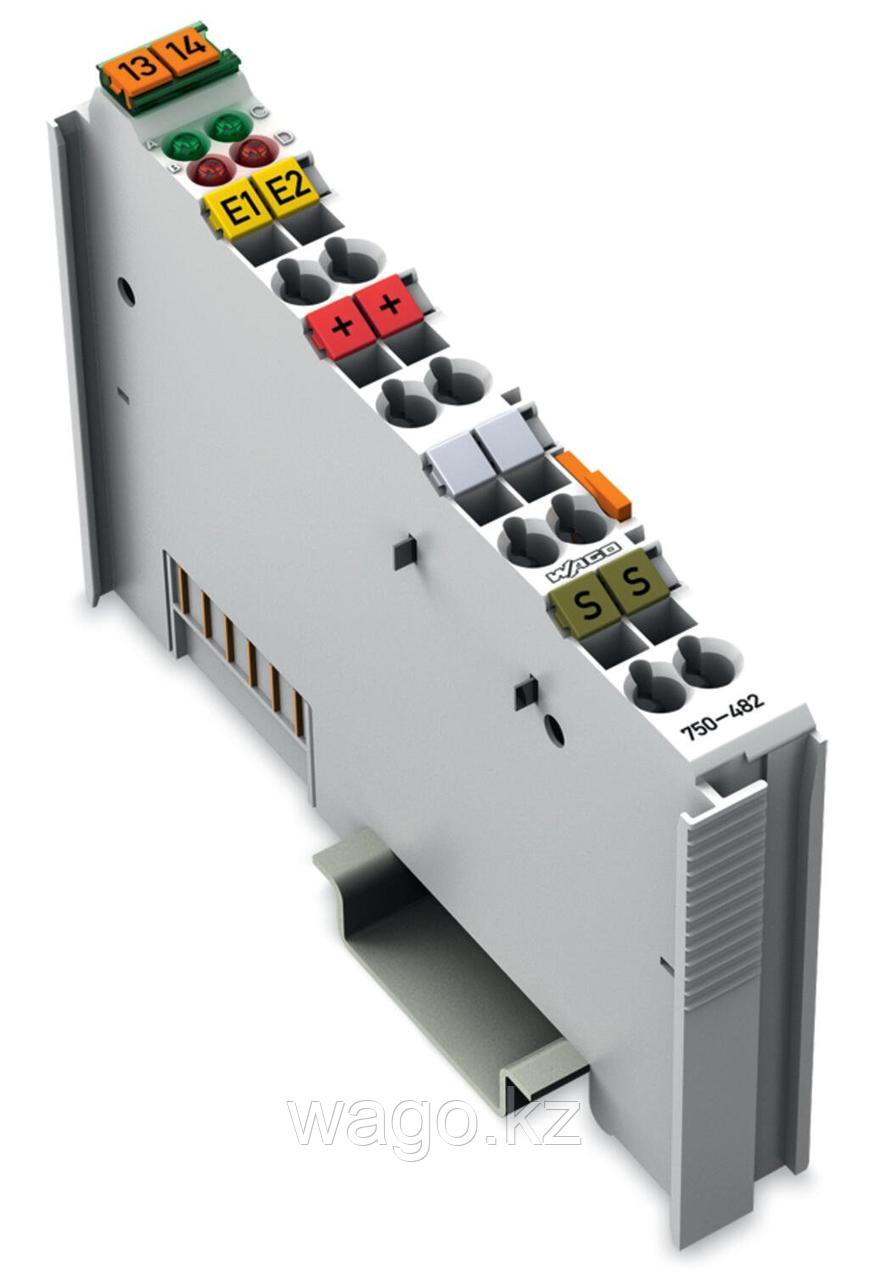

2-канальный аналоговый входной модуль WAGO 750-482 предназначен для работы с токовыми сигналами 4 … 20 мА HART. Модуль обеспечивает надежные измерения с возможностью параметризации входного фильтра.

Технические данные:

• Количество аналоговых входов: 2
• Общее количество каналов (модулей): 2
• Тип сигнала: Текущий
• Тип сигнала (текущий): 4 … 20 mADC
• Подключение датчика: 2 x (2-проводные)
• Входной фильтр: Параметризуемый
• Входной фильтр: параметризуемый (по каналам): да
• Входное напряжение (макс.): 24 В
• Падение входного напряжения: (I meas < 28 мА): нелинейный, защищенный от перегрузки U = 0,9 В + 270 Ω x I meas
• Характеристики сигнала: Несимметричные
• Диагностика: Обрыв проволоки, переполнение диапазона измерения
• Разрешение: 12 бит
• Ширина данных: 2 x 2-байт данных; 2 x 2-байтовые данные + 2n x 4-байтовые данные (n = количество динамических переменных); 2 x 2-байт данных + 6-байтный почтовый ящик
• Защита от перенапряжения: 30 В, защита от обратной полярности
• Время преобразования (тип.): 10 мс
• Погрешность измерения (опорная температура): 25°C
• Погрешность измерения, отклонение (макс.) от верхнего значения: 0.1%
• Температурная погрешность (макс.) от верхнего значения: 0.01%/К
• Обнаружение обрыва линии: Я измеряю < 3,10 мА
• Обнаружение короткого замыкания: Я измеряю > 22 мА
• Варианты конфигурации: WAGO-I/O-CHECK
• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 65 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки
• HART-устройств на канал: 1 устройство (с одной каплей, без нескольких капель)
• HART-модемы на канал: 1 модем (без мультиплекса)
• Изоляция: Система/поле 500 В
• Показатели: Светодиод (A, C) зеленый: функция HART 1, HART 2; Светодиод (B, D) красный: ошибка HART 1, HART 2
• Количество входящих контактов перемычки питания: 2
• Количество исходящих контактов перемычки питания: 2

Данные о подключении:

• Технология подключения: 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69,8 мм / 2,748 дюйма
• Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,967 МДЖ
• Вес: 52,1 г
• Маркировка соответствия: СЕ

Ваш надежный выбор: Модуль WAGO 750-482

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 775 227 10 08, или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
