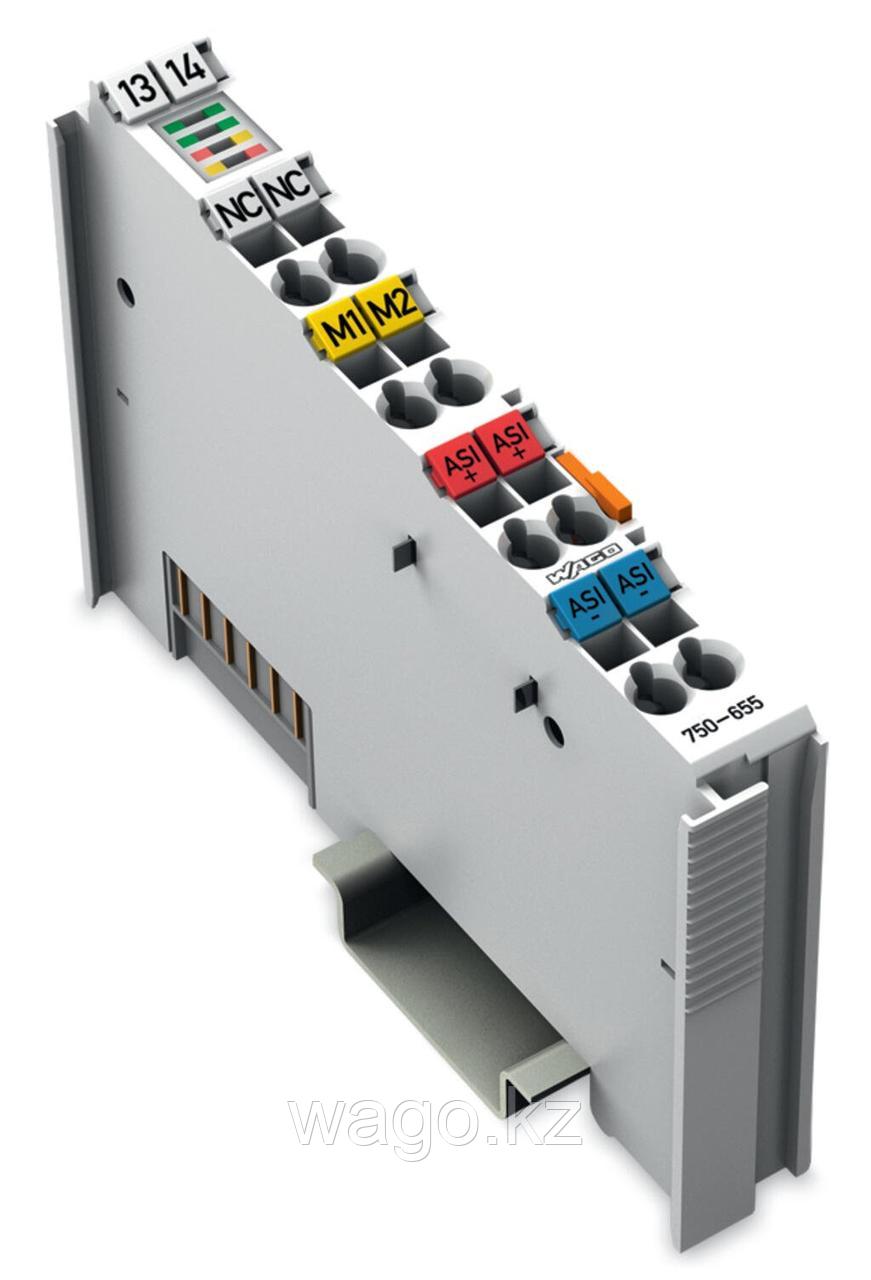

Мастер интерфейса AS для управления до 62 ведомыми устройствами с поддержкой спецификации AS-I 3.0 и максимальной длиной кабеля до 100 м.

Технические данные

• Технические характеристики устройства: AS-i мастер-класс: М4; Спецификация AS-I: 3.0
• Для конкретного устройства: Длина кабеля AS-I (макс.): 100 м, с ретранслятором 300 м
• Топология: Количество рабов: до 62; Слейв-профили: V3.0 с типами транзакций 1 ... 5
• Потребляемый ток, тип: 40 мА (AS-I)
• Время цикла (AS-I): 0.3 … 10 мс, в зависимости от количества ведомых
• Канал передачи: 1
• Ширина данных: 12 … 48 байт (макс.), настраиваемый, включая 1 байт управления/состояния
• Напряжение питания (АС-И): 26,5 ... 31.6 В
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 55 мА
• Напряжение питания (поле): 24 В постоянного тока (-15 ... +20 %)
• Изоляция: Система 500 В/питание/AS-I

Показатели

• Светодиод (A, B, E, F): зеленый: питание AS-интерфейса, согласованность отображения, AS-интерфейс активен, PRG включен
• Светодиод (c, h): красный: тайм-аут локальной шины, общая ошибка
• Светодиод (D, G): желтый: переполнение, режим CFG
• Количество входящих контактов перемычки питания: 2
• Количество исходящих контактов перемычки питания: 2

Данные о подключении

Технология подключения: входы/выходы.

• Тип подключения: 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные

• Тип крепления: Рейка DIN-35

Данные о материале

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,967 МДЖ
• Вес: 54,7 г
• Маркировка соответствия: CE
