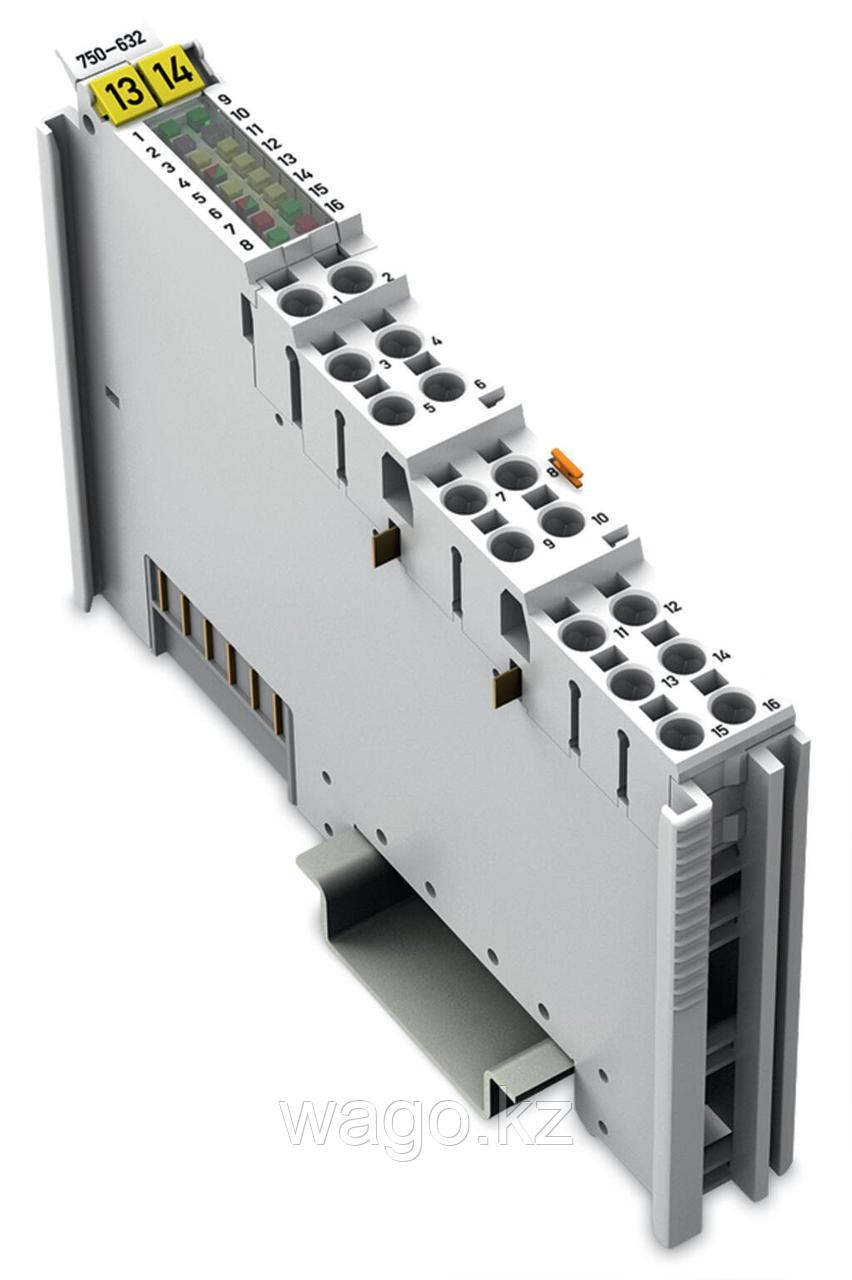

Модуль пропорционального клапана, предназначенный для управления приводами с высоким уровнем точности и надежности.

Технические данные

• Количество цифровых входов: 2
• Количество выходов: 2 биполярных выхода (A+, A- и B+, B-)
• Тип вывода: Выход H-моста с регулируемым по току выходом ШИМ (защита от короткого замыкания и тепловой перегрузки для каждого канала)
• Входная характеристика: Коммутация в цепочке высокого напряжения, Тип 1
• Входной ток (тип.): 2.7 мА при 24 В
• Выходной ток: 1-канальная работа: 2 А; 2-канальный режим: 1,6 А на канал
• Тип груза: Рабочий диапазон: индуктивный (1 мГн ... 600 мГн); Сопротивление внутренней нагрузке (> 8 Ом)
• Частота ШИМ (тип.): 50 кГц
• Ширина данных: 6 байт: одноканальный режим работы; 12 байт: двухканальный режим работы
• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 125 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %); через контакты перемычки (питание через контакт лопасти; передача (только напряжение питания со стороны поля) через пружинный контакт)
• Потребляемый ток, питание в полевых условиях (модуль без внешней нагрузки): 20 мА
• Изоляция: Система/поле 500 В

Показатели

• Светодиод (1, 8, 9, 15): зеленый: состояние сигнала DI 1, пониженное напряжение, состояние сигнала DI 2, состояние параметризации
• Светодиод (3, 5, 11, 13): желтый: заданное значение, дизеринг канала A, B
• Светодиод (4, 6): красный/зеленый: состояние канала A, B
• Светодиод (7, 16): красный: инициализация, ошибка

Данные о подключении

Технология подключения: 16 x зажим для клетки push-in®.

• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Тонкожильный проводник: 0.25 … 1,5 мм² / 22 ... 16 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
• Требование к подключению (допустимая длина кабеля): 30 м
• Требование к подключению (допустимый тип кабеля): Выходы
• Примечание (сечение проводника): Соединения катушек A+/A-/B+/B-: 1,5 мм²/16 AWG; Для использования в соответствии с UL 508: 16 AWG для всех соединений

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69 мм / 2,717 дюйма
• Глубина от верхнего края DIN-рейки: 61,8 мм / 2,433 дюйма

Механические данные

• Тип крепления: Рейка DIN-35

Данные о материале

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,848 МДЖ
• Вес: 54,4 г
