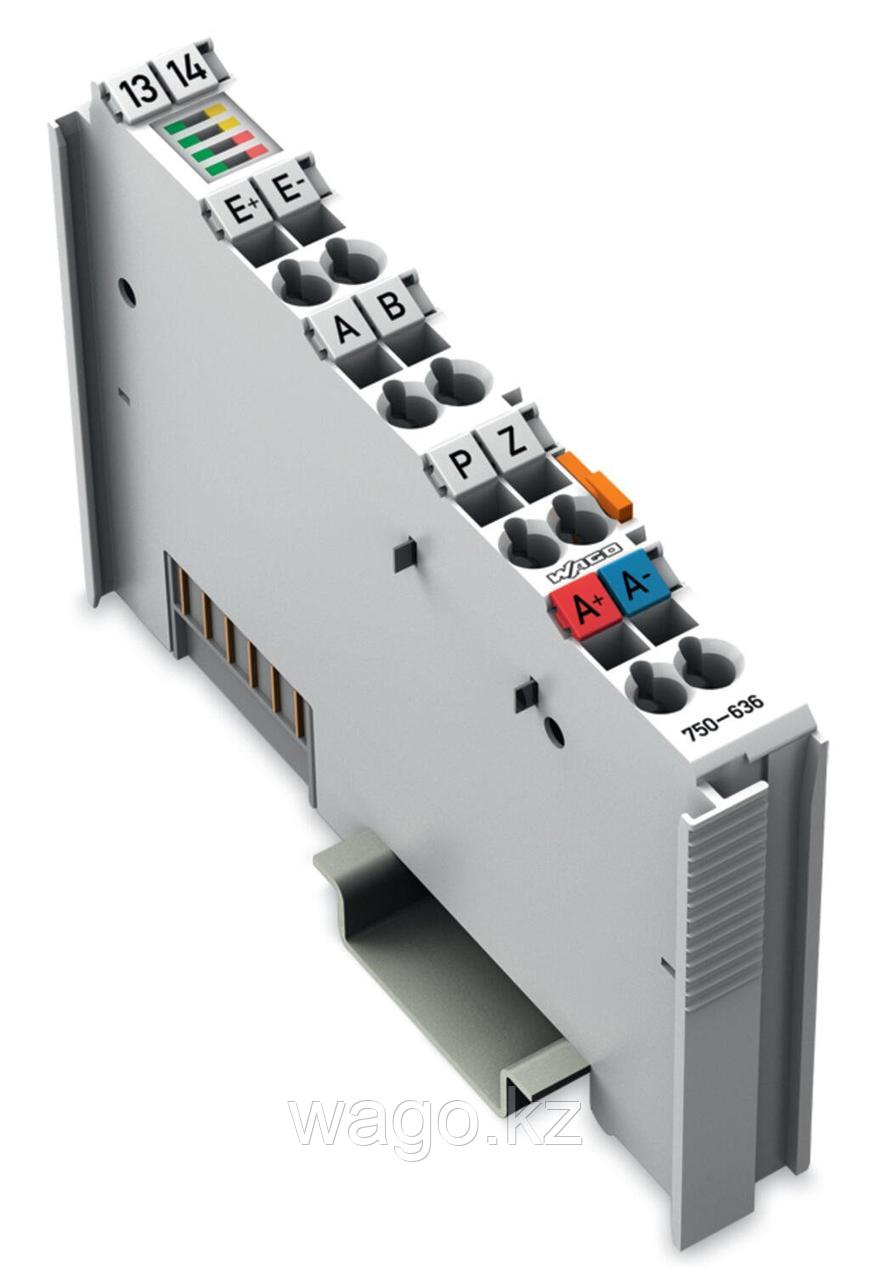

Контроллер привода постоянного тока; 24 В постоянного тока; 5 А. Модуль предназначен для управления двигателями постоянного тока с защитой от короткого замыкания и возможностью подключения энкодеров.

Технические данные

• Количество цифровых входов: 3
• Количество выходов: 1 (A+; A-; Выход H-моста)
• Подключение энкодера: A, B, нулевое переключение на стороне НЧ; 5 … 24 В постоянного тока / открытый коллектор
• Подключение двигателя: выход A+, A-, H-моста; Защита от короткого замыкания
• Квадратурный декодер: 1x, 2x, 4x оценка
• Входная характеристика: Коммутация в цепочке высокого напряжения, Тип 1
• Входной ток при удельном входном напряжении: -3.2 мА при 0.3 В
• Входной ток при удельном входном напряжении (2): 0 мА при 5 В
• Входной ток (тип.): 2.7 мА при 24 В
• Выходной ток (макс.) (двигатель): 5 А (15 А/500 мс), защита от короткого замыкания
• Диапазон напряжения для сигнала (0): −3 ... +1,5 В постоянного тока
• Диапазон напряжения для сигнала (1): 2.4 … 30 В постоянного тока
• Частота ШИМ (тип.): 20 кГц
• Ширина данных: 32-битное установленное/фактическое значение; 16-битное управление или состояние
• Предельная частота: 50 кГц
• Напряжение питания (система): 5 В постоянного тока; через контактные данные
• Потребляемый ток (питание от сети 5 В): 55 мА
• Напряжение питания (поле): 24 В постоянного тока (-15 ... +20 %); через контакты перемычки (питание через контакт лопасти; передача (только напряжение питания со стороны поля) через пружинный контакт)
• Потребляемый ток, питание в полевых условиях (модуль без внешней нагрузки): 12 мА
• Изоляция: Система/поле 500 В

Показатели

• Светодиод (a-d): зеленый: конечное положение +, конечное положение -, предустановленное, 24 В OK
• Светодиод (E, F): желтый: ограничение тока ШИМ, положение OK
• Светодиод (G, H): красный: зарезервирован, неисправность в работе

Данные о подключении

Технология подключения: 8 x клеточный зажим®.

• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные

• Тип крепления: Рейка DIN-35

Данные о материале

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,967 МДЖ
• Вес: 54 г

Контактная информация
