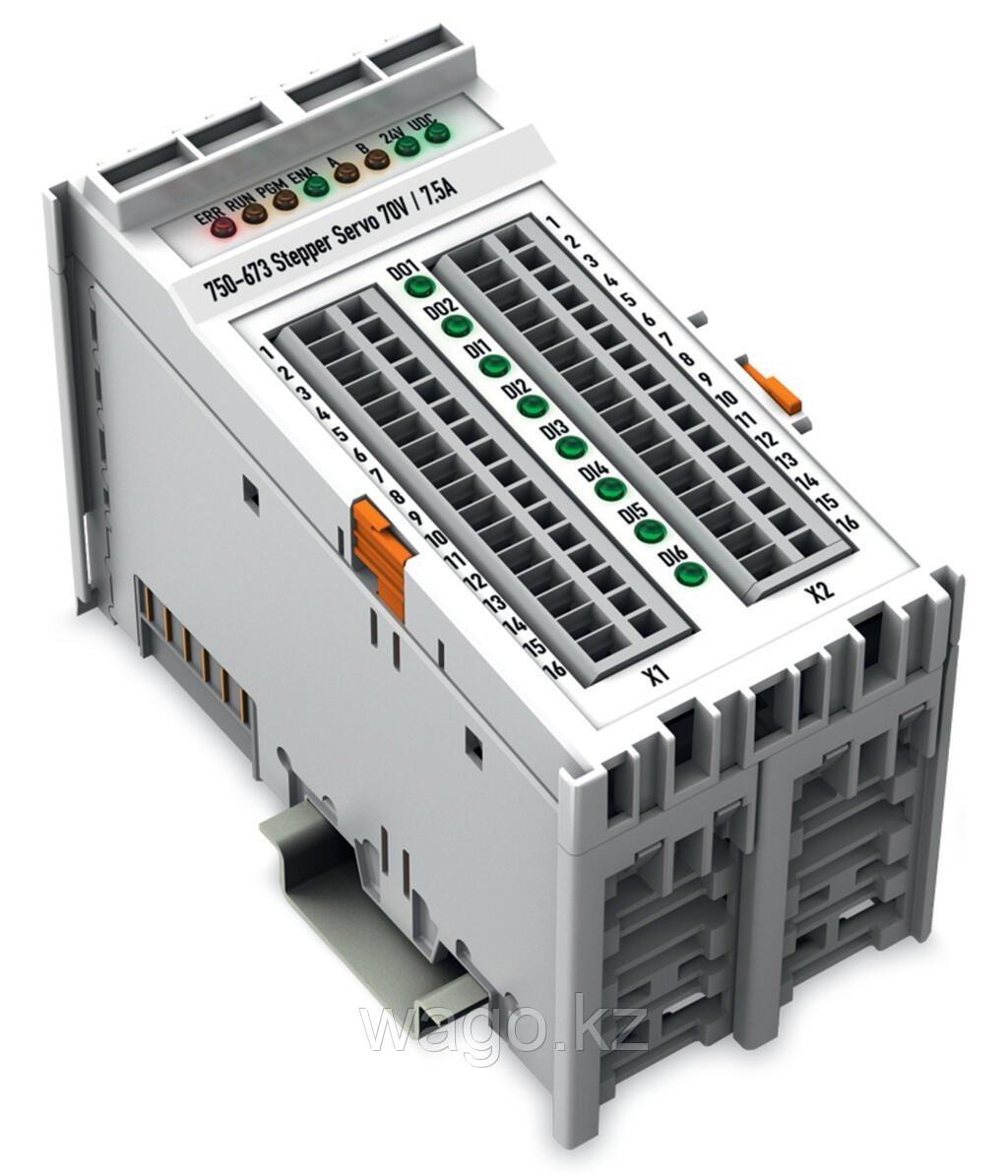

Серво шаговый контроллер; 70 В постоянного тока; 7,5 А. Модуль предназначен для управления Серво шаговый двигателями с высокой точностью и расширенными возможностями настройки.

Технические данные

• Для конкретного устройства: Входы (предустановленные): DI 1: Остановка привода, DI 2: Опорный вход, DI 3: Толчковый переключатель в положительном направлении, DI 4: Толчковый переключатель в отрицательном направлении, DI 5: Концевой выключатель в положительном направлении, DI 6: Концевой выключатель в отрицательном направлении. Выходы (предустановленные): DO 1: Цель достигнута, DO 2: Ошибка. Входы и выходы могут быть свободно перенастроены.
• Количество цифровых выходов: 2
• Глубина счетчика: 32 Бит
• Подключение энкодера: А, /А, Б, /Б, В, /К
• Частота энкодера: 1 МГц
• Питание датчиков: 5 В постоянного тока, 300 мА, защита от короткого замыкания
• Квадратурный декодер: 4-кратная оценка
• Входной фильтр: 100 μс, возможно подключение программного фильтра
• Входной ток (тип.): 2,8 мА
• Выходной ток на канал: 0,5 A
• Выходной ток: Защита от короткого замыкания
• Частота переключения (макс.): 5 Гц; Индуктивная нагрузка в соответствии с IEC 947-5-1, DC 13
• Тип груза: Резистивная нагрузка, индуктивная нагрузка (макс. 2 Ч), лампы
• Выходной ток (макс.) (двигатель): 2 x 5,0 А (2 x 7,5 А переходные процессы)
• Выходное напряжение: Управляющее напряжение: 24 В постоянного тока (-25 % ... +30 %); Ток в закрытом состоянии: 120 мА + 2 x 0,5 А (DO1, DO2, в зависимости от нагрузки) + ок. 100 мА (энкодер); Напряжение двигателя: номинальное значение 55 В постоянного тока; Абсолютный верхний предел: 71,5 В; Абсолютный нижний предел: 18 В; Ток в замкнутом состоянии (тип.) = 5 мА; Защита от внешнего предохранителя 5 А
• Диапазон напряжения для сигнала (0): −3 ... +5 В постоянного тока
• Диапазон напряжения для сигнала (1): 15 … 30 В постоянного тока
• Напряжение сигнала: Совместим с RS-485/-422, общим GND с напряжением двигателя и управляющим напряжением
• Диагностика: Перегрузка по току, короткое замыкание или замыкание на землю, перегрев, контроль напряжения питания, обрыв провода двигателя, неправильное направление вращения инкрементального энкодера - двигатель
• Резолюция: 15 бит + 16 битный предделитель; 64 микрошага на полный шаг
• Пошаговое разрешение: 23 бита + бит знака
• Частота шагового (полный шаг) макс.: 7 812 Гц
• Ширина данных: 12-байтовый ввод/вывод
• Защита: Контроль короткого замыкания соединений двигателей: Короткое замыкание обмотки и короткое замыкание до 0 В и 24 В. Питание: Защита от обратного напряжения. Питание двигателя: Защита от обратного напряжения через внешний предохранитель.
• Оконечный резистор: внутренний 120 Ω
• Функции: Позиционирование, синообразные пандусы, изменение заданного значения на лету, контроль крутящего момента.
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 70 мА
• Изоляция: Система/поле 500 В

Показатели

• Светодиодный индикатор (A): красный: ошибка
• Светодиод (B, C, E, F): желтый: Эксплуатация, Запустить активную программу, Инфо 1 Энкодер, Инфо 2 Энкодер
• Светодиод (D, G, H): зеленый: включение, управляющее напряжение, напряжение двигателя

Данные о подключении

Технология подключения: 32 x клеточный зажим®.

• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 1,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 1,5 мм² / 28 ... 14 AWG
• Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма
• Требование к подключению (допустимая длина кабеля): 30 м
• Требование к подключению (допустимый тип кабеля): Подключение двигателя: экранированное
• Примечание (сечение проводника): 14 AWG: THHN, THWN

Физические данные

• Ширина: 48 мм / 1,89 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69,8 мм / 2,748 дюйма
• Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма

Механические данные

• Тип крепления: Рейка DIN-35

Данные о материале

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2.469 МДЖ
• Вес: 183 г

Контактная информация

Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 775 227 10 08 или напишите на почту sm@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
