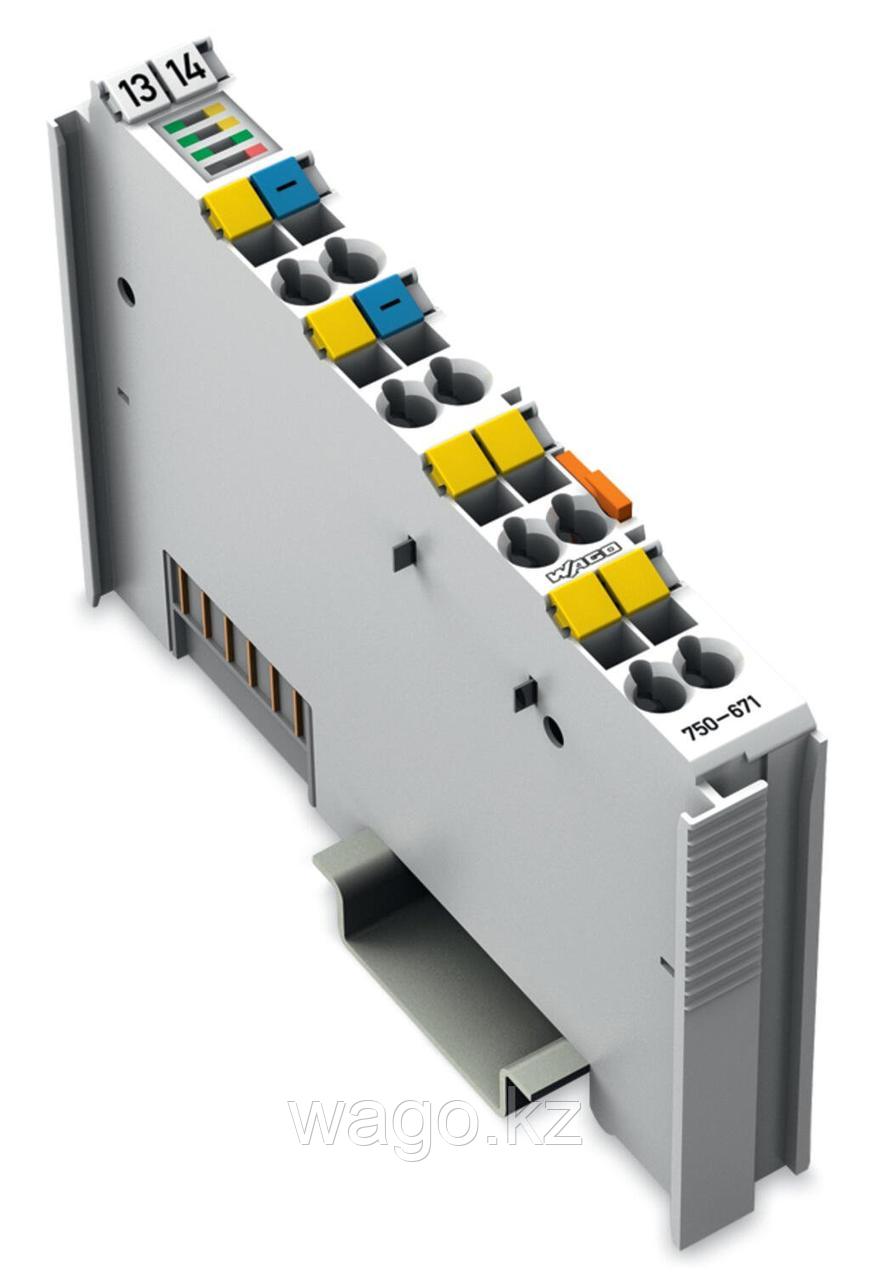

Шаговый контроллер; 24 В постоянного тока; 1,5 А. Модуль предназначен для управления шаговыми двигателями с различными режимами работы.

Технические данные

• Для конкретного устройства: Режимы работы: Индивидуальное позиционирование, контрольный прогон, толчковая подача, наконечник, таблицы команд.
• Количество цифровых входов: 2
• Количество выходов: 1 шаговый двигатель (2 фазы/биполярный)
• Входной фильтр: 100 μс, возможно подключение программного фильтра
• Входной ток (тип.): 2,8 мА
• Выходной ток (макс.) (двигатель): Пиковое значение до 2 x 1,5 А; 1 А RMS
• Диапазон напряжения для сигнала (0): −3 ... +5 В постоянного тока
• Диапазон напряжения для сигнала (1): 15 … 30 В постоянного тока
• Резолюция: 15 бит + 16-битный предделитель
• Пошаговое разрешение: 23 бита + бит знака
• Частота шагового (полный шаг) макс.: 7 812 Гц
• Микростеппинг: 64 шага
• Ширина данных: 12-байтовый ввод/вывод
• Функции: Абсолютное/относительное позиционирование, изменение заданного значения на лету, ось вращения и т.д.
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 85 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %)
• Изоляция: Система/поле 500 В

Показатели

• Светодиод (A-C, G): зеленый: вход 1, вход 2, источник питания, включение
• Светодиод (E, F): желтый: Выполнить, Запустить программу активно
• Светодиод (H): красный: ошибка

Данные о подключении

Технология подключения: 8 х клеточный зажим®.

• Тип подключения: Входы/выходы
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные

• Тип крепления: Рейка DIN-35

Данные о материале

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,965 МДЖ
• Вес: 51,8 г
