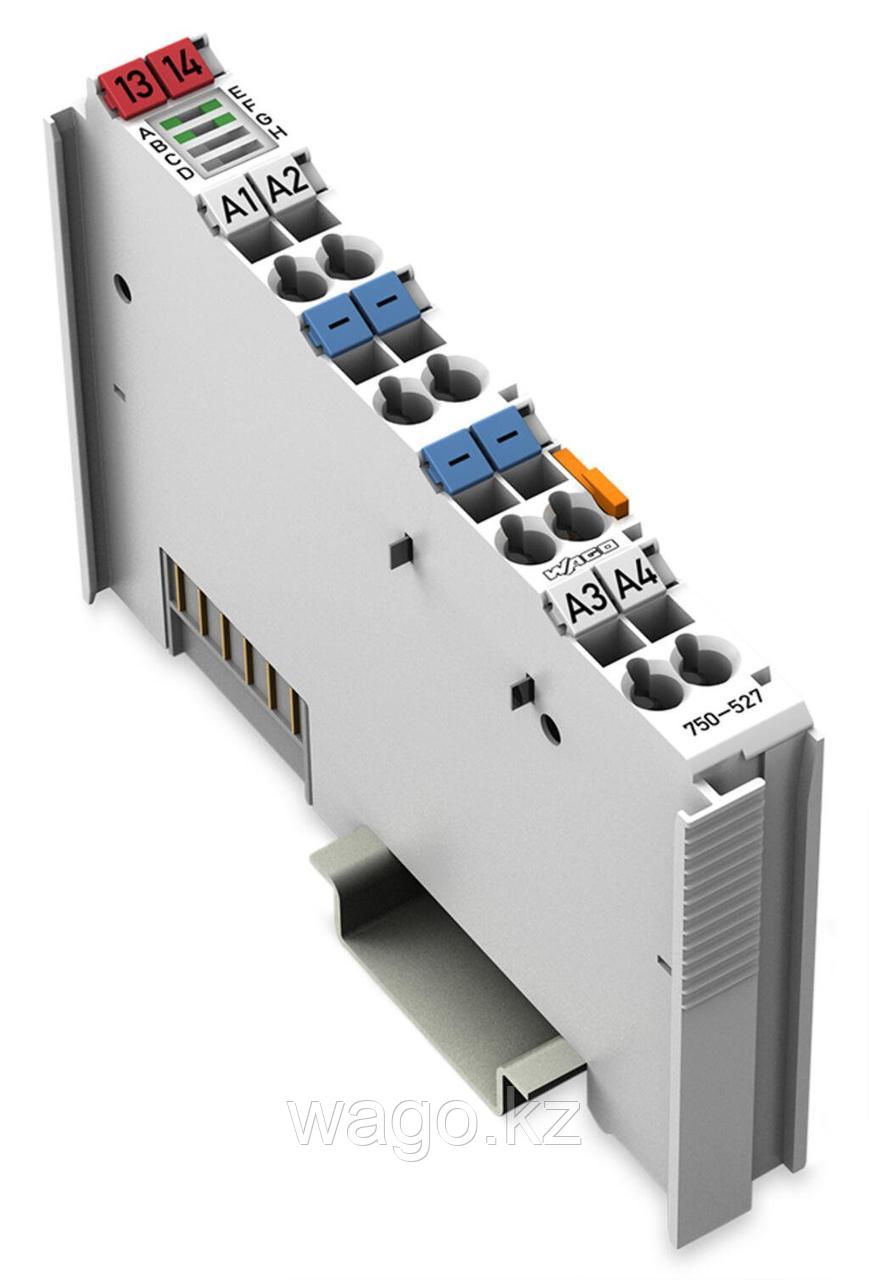

4-канальный цифровой выход; 30 В переменного тока/постоянного тока; 2,0 А; твердотельный. Модуль предназначен для управления различными нагрузками с высоким напряжением.

Технические данные

• Количество цифровых выходов: 4
• Общее количество каналов (модулей): 4
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 30 В переменного тока/постоянного тока
• Подключение привода: 4 x (2-проводные)
• Выходная характеристика: Коммутация в цепочке высокого напряжения
• Выходной ток на канал: 2 A
• Выходной ток (модуль): 8 A
• Тип груза: Резистивный; индуктивный (предельные пики напряжения индукции снаружи)
• Контактное сопротивление (макс.): 0,04 Ω
• Контактное сопротивление (тип.): 0,02 Ω
• Время задержки T_on от 0 до 1: 1000 μс
• Время задержки T_off от 1 до 0: 20000 мкс
• Частота переключения (макс.): 1 Гц
• Рассеивание энергии при отключении индуктивной нагрузки (макс.): 0,18 J
• Ширина выходных данных (внутренняя): 4 Бит
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 57 мА
• Напряжение питания (поле): 30 В переменного тока/постоянного тока, SELV
• Потребляемый ток, питание в полевых условиях: 0 мА
• Изоляция: Система/поле 500 В

Данные о подключении

Технология подключения: 8 x зажим клетки (выходы).

• Тип подключения: Выпуск
• Одножильный проводник: 0,08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0,08 … 2,5 мм² / 28 ... 14 AWG

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69,8 мм / 2,748 дюйма
• Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма

Механические данные

• Тип крепления: Рейка DIN-35
• Вставной разъем: Неподвижный

Данные о материале

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,967 МДЖ
• Вес: 50 г
