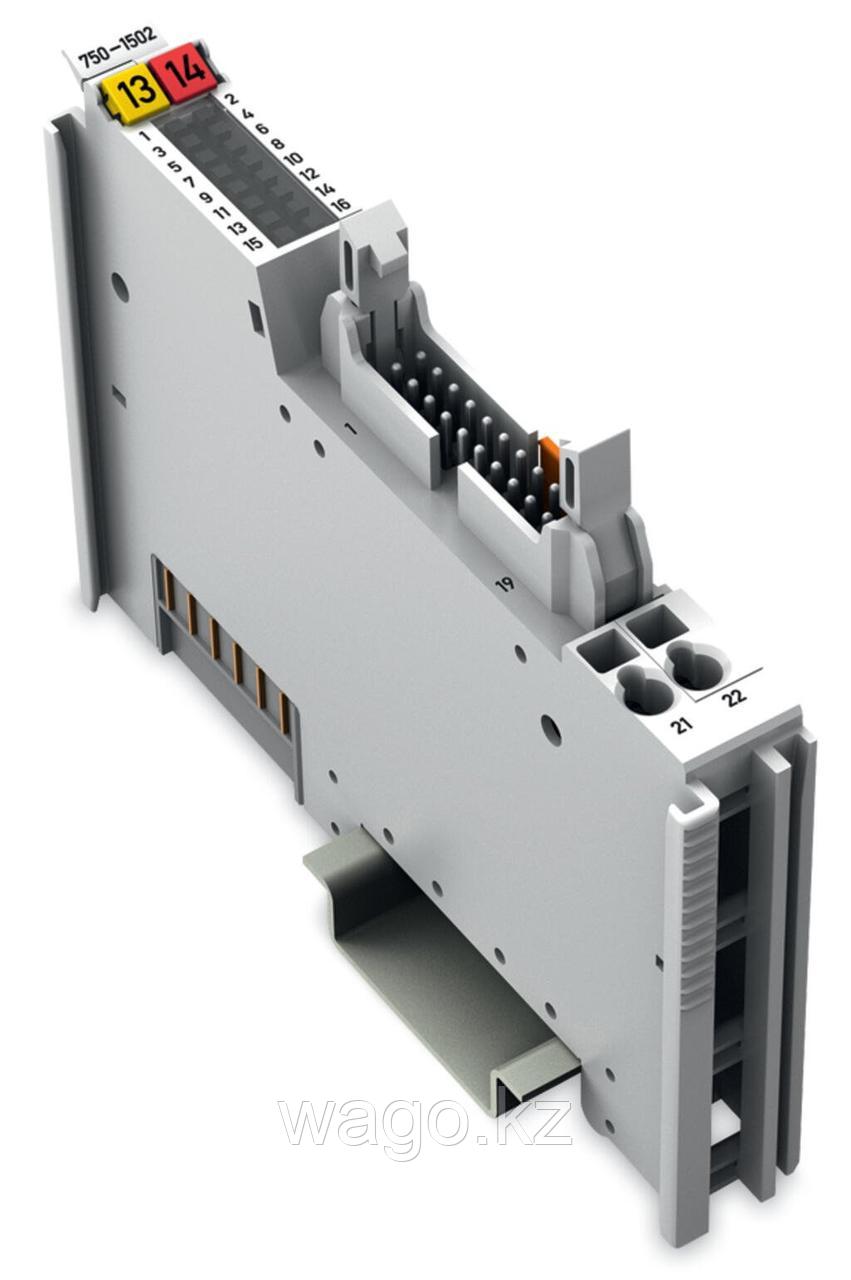

8-канальный цифровой ввод/вывод; 24 В постоянного тока; 0,5 А; ленточный кабель. Модуль предназначен для управления различными нагрузками и подключения датчиков.

Технические данные

• Количество цифровых входов: 8
• Количество цифровых выходов: 8
• Общее количество каналов (модулей): 16
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 24 В постоянного тока
• Подключение датчика: 8 x (1-проводной)
• Входная характеристика: Коммутация в цепочке высокого напряжения
• Входной фильтр (цифровой): 3 мс
• Входной ток на канал для сигнала (0): 0,6 мА
• Входной ток на канал для сигнала (1): 2,4 мА
• Входной ток на канал для сигнала (1) мин.: 2,2 мА
• Входной ток на канал для сигнала (1) макс.: 2,5 мА
• Диапазон напряжения для сигнала (0): −3 ... +5 В постоянного тока
• Диапазон напряжения для сигнала (1): 15 … 30 В постоянного тока
• Выходная характеристика: Коммутация в цепочке высокого напряжения
• Выходной ток на канал: 0,5 A
• Тип груза: Резистивная, индуктивная, ламповая нагрузка
• Частота переключения (макс.): 1 кГц
• Ширина входных данных (внутренняя): 8 Бит
• Ширина выходных данных (внутренняя): 8 Бит
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 30 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %)
• Потребляемый ток, питание в полевых условиях: 16 мА
• Изоляция: Система/поле 500 В

Данные о подключении

Технология подключения: 1 x разъем в соответствии с DIN 41651; Штекерный разъем (20-полюсный) (входы/выходы).

• Тип подключения: Входы/выходы
• Технология подключения: полевое питание: 2 х клеточный зажим
• Твердожильный проводник: 0,08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0,08 … 2,5 мм² / 28 ... 14 AWG

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 74,1 мм / 2,917 дюйма
• Глубина от верхнего края DIN-рейки: 66,9 мм / 2,634 дюйма

Механические данные

• Тип крепления: Рейка DIN-35
• Вставной разъем: Неподвижный

Данные о материале

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,776 МДЖ
• Вес: 58 г
