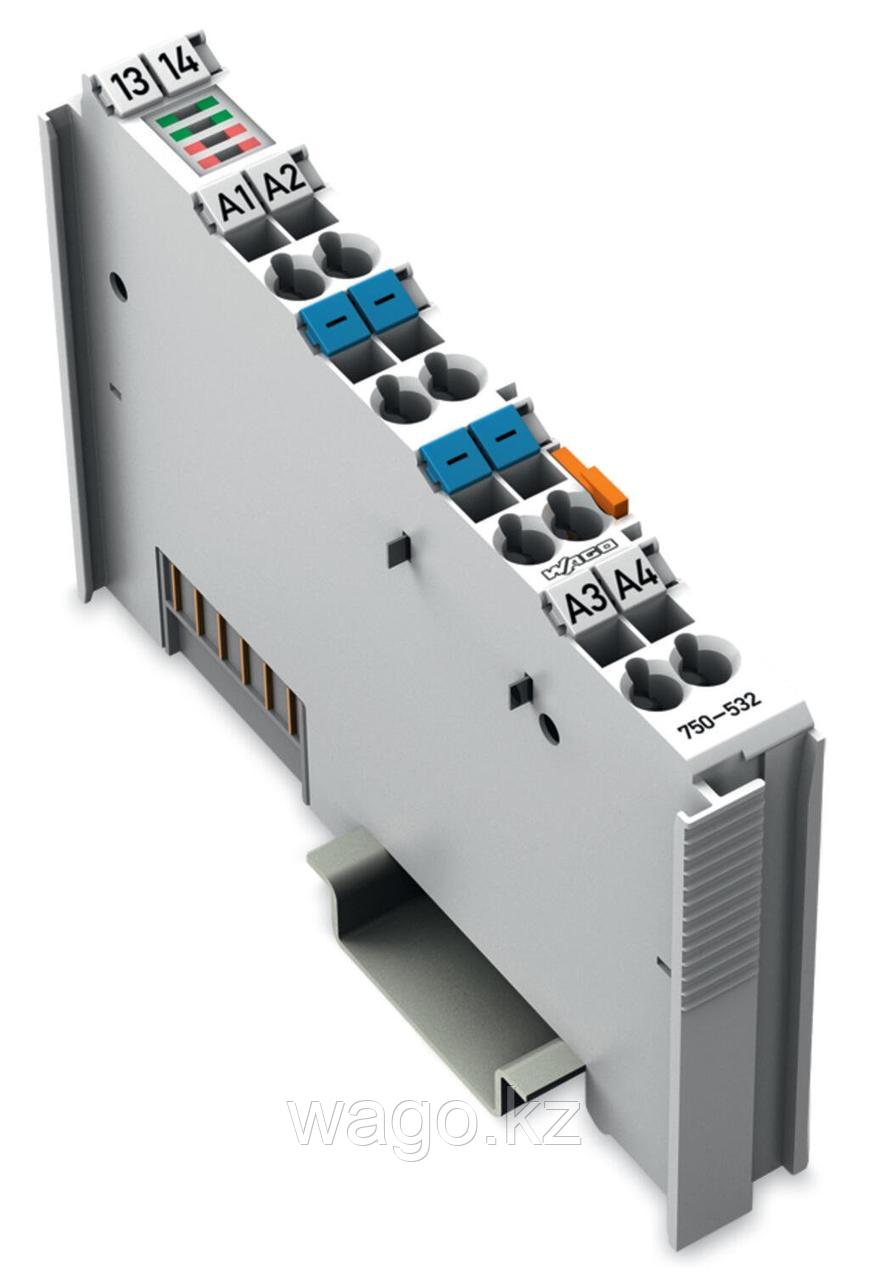

4-канальный цифровой выход; 24 В постоянного тока; 0,5 А; диагностика. Модуль предназначен для управления различными нагрузками с функцией диагностики.

Технические данные

• Количество цифровых выходов: 4
• Тип сигнала: Цифровой
• Тип сигнала (напряжение): 24 В постоянного тока
• Подключение привода: 4 x (2-проводные)
• Выходная характеристика: Коммутация в цепочке высокого напряжения
• Выходной ток на канал: 0,5 A
• Тип груза: Резистивная, индуктивная, ламповая нагрузка
• Защита от обратного напряжения: Да
• Обнаружение обрыва цепи: 0,9 мА
• Ограничение короткого замыкания (тип.) ШИМ: 6 A
• Частота переключения (макс.): 2 кГц
• Рассеивание энергии при отключении индуктивной нагрузки (макс.): 0,125 J
• Диагностика: Обрыв цепи, короткое замыкание, перегрузка
• Ширина входных данных (внутренняя): 4 Бит
• Ширина выходных данных (внутренняя): 4 Бит
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 10 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %)
• Потребляемый ток, питание в полевых условиях: 13 мА
• Изоляция: Система/поле 500 В

Данные о подключении

Технология подключения: 8 x зажим клетки (выходы).

• Тип подключения: Выпуск
• Одножильный проводник: 0,08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0,08 … 2,5 мм² / 28 ... 14 AWG

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные

• Тип крепления: Рейка DIN-35
• Вставной разъем: Неподвижный

Данные о материале

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,967 МДЖ
• Вес: 48 г
