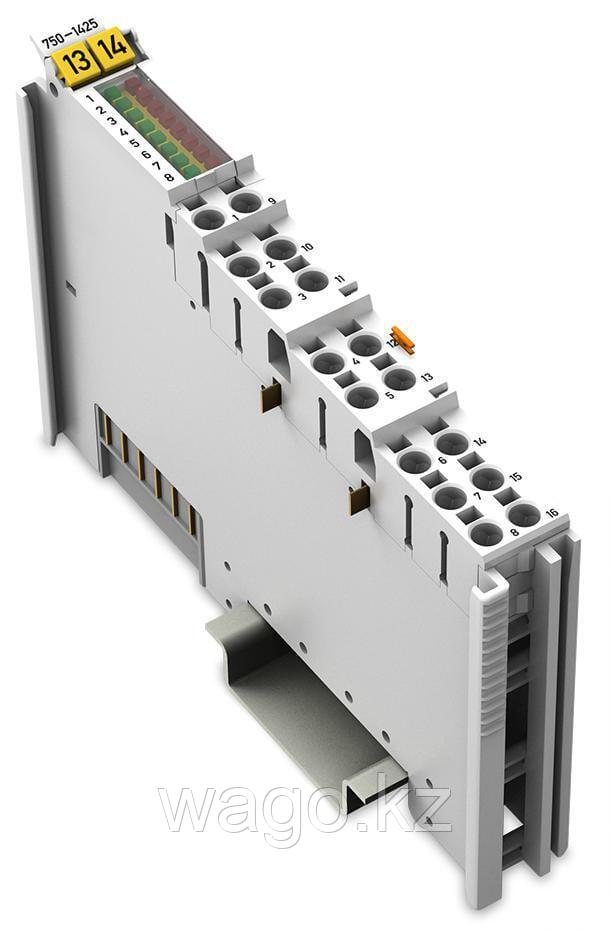

8-канальный цифровой вход; ПТК. Модуль предназначен для подключения термисторов и других датчиков по стандартам DIN 44081/44082.

Технические данные

• Количество цифровых входов: 8
• Тип сигнала: PTC, термистор по DIN 44081/44082
• Подключение датчика: 8 x (2-проводные)
• Специфические свойства датчика:
  • Напряжение датчика: ≤ 2,5 В / ≤ 7,5 В (в зависимости от значения сопротивления)
  • Количество PTC на канал: макс. 6 PTC в последовательности
  • Рабочая величина (биты состояния от "1" до "0"): R ≥ 3 кОм
  • Возвращаемое значение (биты состояния от "0" до "1"): ≤ 1,5 кОм
  • Гистерезис: R = 1,5 кОм
  • Величина обрыва провода: R ≥ 8 кОм
  • Величина короткого замыкания: R ≤ 20 Ω
• Входной фильтр: 100 мс
• Выходной ток на канал: 0,001 A
• Потребляемая мощность (макс.): 260 мВт
• Ширина входных данных (внутренняя): 16 Бит
• Ширина данных: 16-битный ввод: 8-битные данные, 8-битная ошибка (короткое замыкание/обрыв провода)
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 52 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %)
• Изоляция: Система/поле 500 В

Данные о подключении

Технология подключения: 16 x зажим для клетки push-in (входы).

• Тип подключения: Ввод
• Одножильный проводник: 0,08 … 1,5 мм² / 28 ... 16 AWG
• Тонкожильный проводник: 0,25 … 1,5 мм² / 22 ... 16 AWG

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69 мм / 2,717 дюйма
• Глубина от верхнего края DIN-рейки: 61,8 мм / 2,433 дюйма

Механические данные

• Тип крепления: Рейка DIN-35
• Вставной разъем: Неподвижный

Данные о материале

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,837 МДЖ
• Вес: 46,5 г
