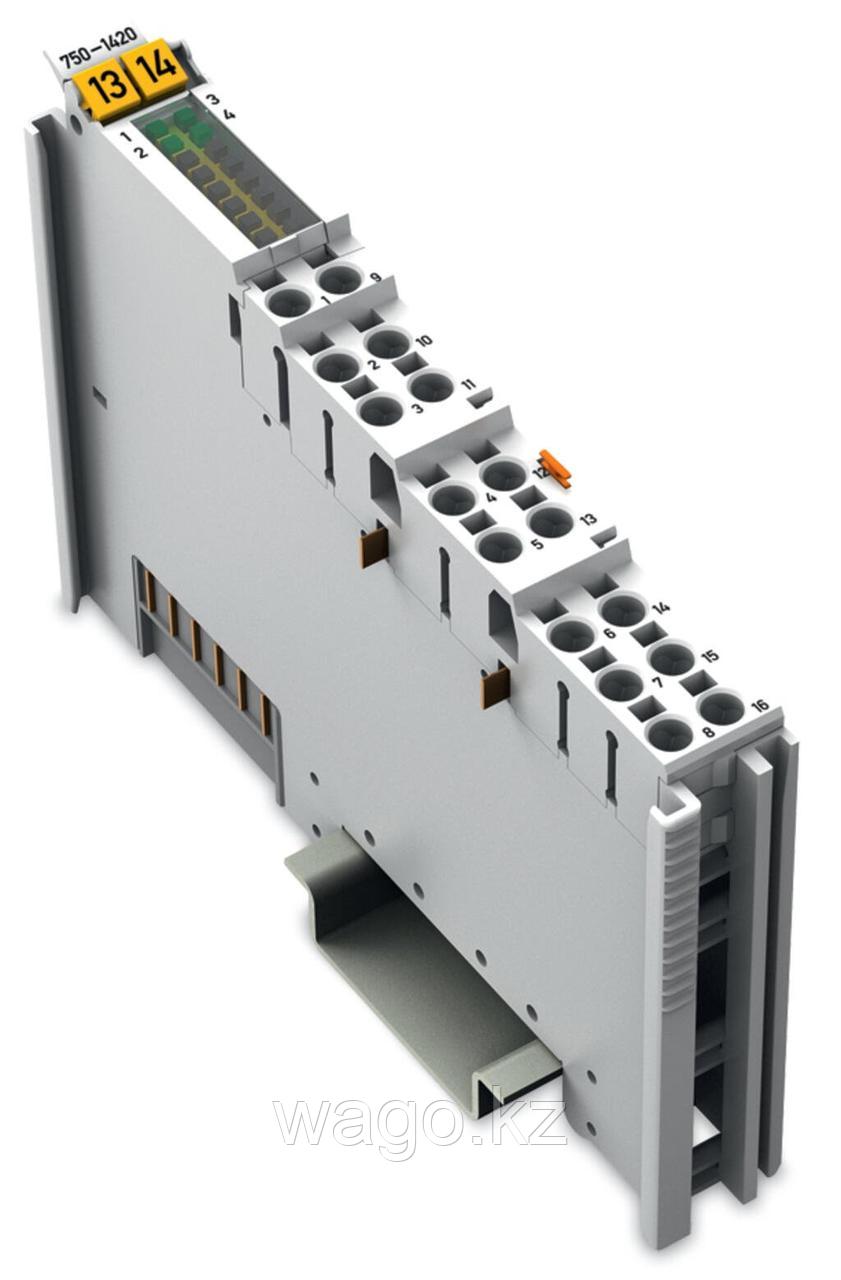

4-канальный цифровой вход; 24 В постоянного тока; 3 мс; 3-х жильное соединение. Модуль предназначен для подключения цифровых датчиков в системах автоматизации.

Технические данные

• Количество цифровых входов: 4
• Тип сигнала: Цифровой
• Напряжение: 24 В постоянного тока
• Подключение датчика: 4 x (3-проводные)
• Входная характеристика: Коммутация в цепочке высокого напряжения, Тип 3
• Входной фильтр: 3 мс
• Входной ток на канал для сигнала (0): 1,6 мА
• Входной ток на канал для сигнала (1) тип.: 4,5 мА
• Входной ток на канал для сигнала (1) мин.: 4,3 мА
• Входной ток на канал для сигнала (1) макс.: 4,6 мА
• Диапазон напряжения для сигнала (0): −3 ... +5 В постоянного тока
• Диапазон напряжения для сигнала (1): 11 … 30 В постоянного тока
• Ширина входных данных (внутренняя): 4 Бит
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 4 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %)
• Потребляемый ток, питание в полевых условиях: 2 мА
• Изоляция: Система/поле 500 В

Данные о подключении

Технология подключения: 16 x зажим для клетки push-in (входы).

• Тип подключения: Ввод
• Одножильный проводник: 0,08 … 1,5 мм² / 28 ... 16 AWG
• Тонкожильный проводник: 0,25 … 1,5 мм² / 22 ... 16 AWG

Физические данные

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69 мм / 2,717 дюйма
• Глубина от верхнего края DIN-рейки: 61,8 мм / 2,433 дюйма

Механические данные

• Тип крепления: Рейка DIN-35
• Вставной разъем: Неподвижный

Данные о материале

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0,972 МДЖ
• Вес: 45 г
