Модуль WAGO 750-438
WAGO 750-438 — это 2-канальный цифровой вход с поддержкой NAMUR, предназначенный для использования в искробезопасных зонах.
Технические характеристики:
- Количество цифровых входов: 2
- Общее количество каналов (модулей): 2
- Тип сигнала: НАМЮР
- Подключение датчика: 2 x (2-проводные)
- Входная характеристика: Коммутация в цепочке высокого напряжения
- Входной фильтр (цифровой): 3 мс
- Напряжение холостого хода: 8,2 См.V
- Ток короткого замыкания: ≤ 8,2 мА
- Сигнальный ток (0) NAMUR: ≤ 1,2 мА
- Сигнальный ток (1) NAMUR: ≥ 2,1 мА
- Коммутационный гистерезис: 0,2 мА
- Длина входного импульса: 5 мс
- Разделение входных импульсов: 3 мс
- Потребляемая мощность: макс. 0,4 Вт
- Искробезопасный Ex i: Да
- Входное сопротивление: 1 000 Ω
- Напряжение питания (система): 5 В постоянного тока через контактные данные
- Потребляемый ток (питание от сети 5 В): 2,5 мА
- Напряжение питания (поле): 24 В постоянного тока (макс. 27,3 В)
- Потребляемый ток, питание в полевых условиях: 16 мА
- Потери мощности: Pl 0,27 Вт
- Изоляция система/питание: 300 В переменного тока
- Идентификация: ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC
Взрывозащита:
- Взрывозащищенный стандарт: EN IEC 60079-0, -7, -11
- Безопасность цепи: Uo = 12 В; Яo = 13,5 мА; Po = 40,5 мВт
Данные о подключении:
- Технология подключения: Входы/выходы 8 х КЛЕТОЧНЫЙ ЗАЖИМ®
- Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
Физические данные:
- Ширина: 12 мм / 0,472 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 67,8 мм / 2,669 дюйма
- Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
Особенности:
- Поддержка NAMUR-датчиков для надежной работы в сложных условиях
- Простое подключение и настройка
- Искробезопасность: подходит для работы в опасных зонах
- Индикация состояния входов с помощью светодиодов
Области применения:
- Промышленная автоматизация
- Производственные линии
- Системы контроля и мониторинга
- Проекты в области безопасности и защиты
Преимущества сотрудничества с нами:
- Широкий ассортимент профессионального оборудования и компонентов
- Персональный подход к каждому клиенту и техническая поддержка
- Гибкие условия поставки и конкурентные цены
- Контроль качества и соответствие международным стандартам
- Марти 🦓 | ChatGPT, [21.10.2024 11:34]
- Комплексные решения для автоматизации и управления процессами
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики товара могут изменяться без предварительного уведомления.

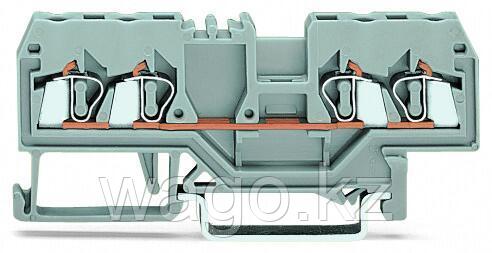

Клемма WAGO 280-833
Клемма WAGO 280-833 — это 4-жильный сквозной клеммный колодец с сечением до 2,5 мм², предназначенный для монтажа на DIN-рейки 35 x 15 и 35 x 7,5.
Технические характеристики:
- Электрические данные:
- Узел смыкания: 4
- Общее количество потенциалов: 1
- Количество уровней: 1
- Технология подключения: КЛЕТОЧНЫЙ ЗАЖИМ®
- Тип срабатывания: Инструмент для работы
- Подключаемые материалы проводников: Медь, Алюминий
- Номинальные токи:
- 2,5 мм²: 16 А
- 4 мм²: 22 А (при использовании "Alu-Plus")
- Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 12 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 12 AWG
- Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
- Направление проводки: Проводка переднего входа
Подключение алюминиевых проводников:
При использовании клеммных колодок WAGO с пружинным зажимом необходимо применять контактную пасту "Alu-Plus".
- Преимущества контактной пасты "Alu-Plus":
- Разрушает оксидную пленку во время зажима
- Предотвращает свежее окисление в месте зажима
- Избегает электролитической коррозии между алюминиевыми и медными проводниками
- Обеспечивает длительную защиту от коррозии
- Очистка проводников:
- Необходимо предварительно очистить алюминиевые проводники, а затем вставить в зажимы, заполненные пастой "Alu-Plus".
- Также можно наносить "Alu-Plus" на всю поверхность алюминиевого проводника перед заделкой.
Физические данные:
- Ширина: 5 мм / 0,197 дюйма
- Высота: 75 мм / 2,953 дюйма
- Глубина от верхнего края DIN-рейки: 28 мм / 1,102 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
- Уровень маркировки: Разметка по центру
Особенности:
- Компактный дизайн для оптимизации пространства на DIN-рейке
- Удобный доступ для подключения проводников
- High-quality materials ensure reliability and longevity
Области применения:
- Электрические панели и распределительные щиты
- Системы автоматизации и управления
- Промышленное оборудование и установки
- Склады и логистические центры
Преимущества сотрудничества с нами:
- Широкий ассортимент электротехнического оборудования
- Персонализированный подход к каждому клиенту и техническая поддержка
- Гибкие условия поставки и конкурентные цены
- Контроль качества и соответствие международным стандартам
- Комплексные решения для автоматизации и управления
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики товара могут изменяться без предварительного уведомления.
Основные | |
---|---|
Производитель | WAGO |
Страна производитель | Германия |
Сечение подключаемых проводов | 2.5 кв.мм |
Тип элемента крепежа кабеля | Клемма для кабеля |
Количество отверстий для крепления | 4 |
Одноразовое соединение | Нет |
Конструкция | Прямая |
Ширина | 28 мм |
Количество в упаковке | 100 шт. |
Длина | 75.0 |
Способ монтажа | На DIN рейку |
Дополнительные характеристики | |
Максимальный ток | 20 А |
Максимальное напряжение | 600 В |
Минимальная рабочая температура | -35 град. |
Степень защиты IP | 20 |
Максимальная рабочая температура | 85 град. |
Пользовательские характеристики | |
Цвет | Серый |
- Цена: 1 042 ₸
