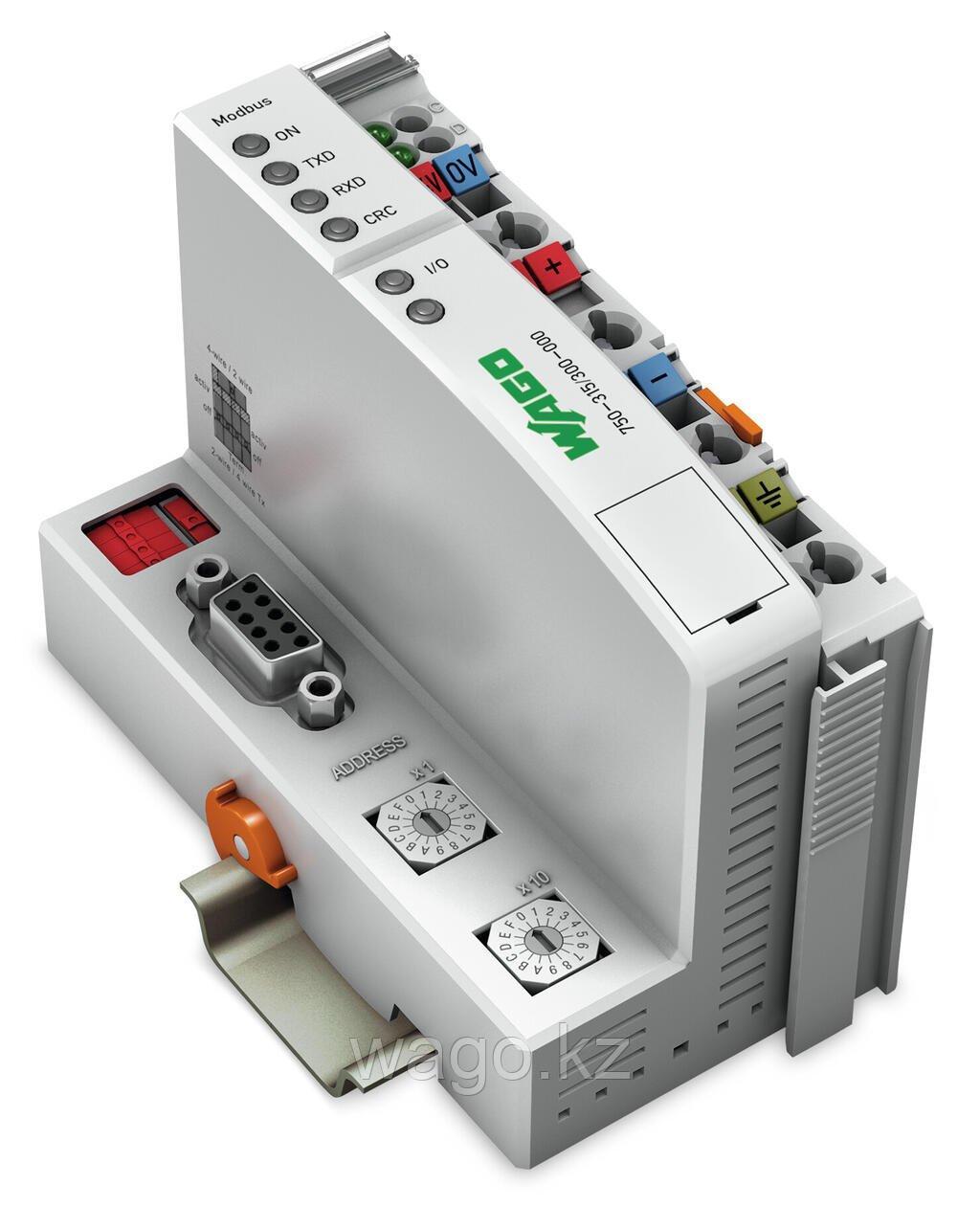

Каплер WAGO 750-315 представляет собой ответвитель полевой шины, который обеспечивает надежную связь по протоколу Modbus RTU, идеально подходящий для комплексных систем автоматизации.

Технические данные:

• Связь: Modbus RTU
• Количество узлов полевой шины на главном сервере (макс.): 247
• Количество точек ввода-вывода: 6,000
• Скорость пропускания: 150/115.2 кБд
• Длина сегмента шины (макс.): 1200 м
• Среда передачи: Экранированный медный кабель 2 (4) x 0,25 мм²
• Количество модулей на узел (макс.): 64
• Количество модулей без расширения шины (макс.): 64
• Входное и выходное изображение процесса (полевая шина): 512 байт/512 байт
• Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (соединение CAGE CLAMP)®
• Потребляемый ток (питание от сети 5 В): 350 мА
• Суммарный ток (питание системы): 1,650 мА
• Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
• КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
• Изоляция: Система/поле 500 В
• Количество исходящих контактов перемычки питания: 3
• Допустимая нагрузка по току (контакты перемычки): 10 A

Данные о подключении:

• Технология подключения (связь/полевая шина): Modbus RTU: 1 x разъем D-sub 9
• Технология подключения (полевое питание): 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
• Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
• Тип подключения 1: Системное/полевое питание
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
• Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный

Физические данные:

• Ширина: 50,5 мм / 1,988 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 71,1 мм / 2,799 дюйма
• Глубина от верхнего края DIN-рейки: 63,9 мм / 2,516 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 2.596 МДж
• Вес: 183,2 г

Маркировка соответствия:

• CE: Да

Экологические требования:

• Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
• Температура окружающей среды (хранение): -25 ... +85 °C
• Тип защиты: IP20
• Степень загрязнения: 2 согласно IEC 61131-2
• Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
• Монтажное положение: Горизонтальный левый, правый, вверх, вниз и вертикальный верх/низ
• Относительная влажность воздуха (без конденсации): 95%
• Виброустойчивость: 4G согласно IEC 60068-2-6
• Ударопрочность: 15 g согласно IEC 60068-2-27
• Устойчивость к помехам на ЭМС: согласно EN 61000-6-2 (морское применение)
• ЭМС-излучение помех: согласно EN 61000-6-3 (морское применение)
• Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
• Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
• Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности

Коммерческие данные:

• Группа продуктов: 15 (система ввода-вывода)
• eCl@ss 10.0: 27-24-26-07
• eCl@ss 9.0: 27-24-26-07
• ETIM 9.0: EC001603
• ETIM 8.0: EC001603
• ECCN: НЕТ КЛАССИФИКАЦИИ ДЛЯ США
• ПУ (СПУ): 1 шт
• Тип упаковки: Коробка
• Страна происхождения: ДЕ
• Номер таможенного тарифа: 85176200000

Свяжитесь с нами:

Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.

Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
