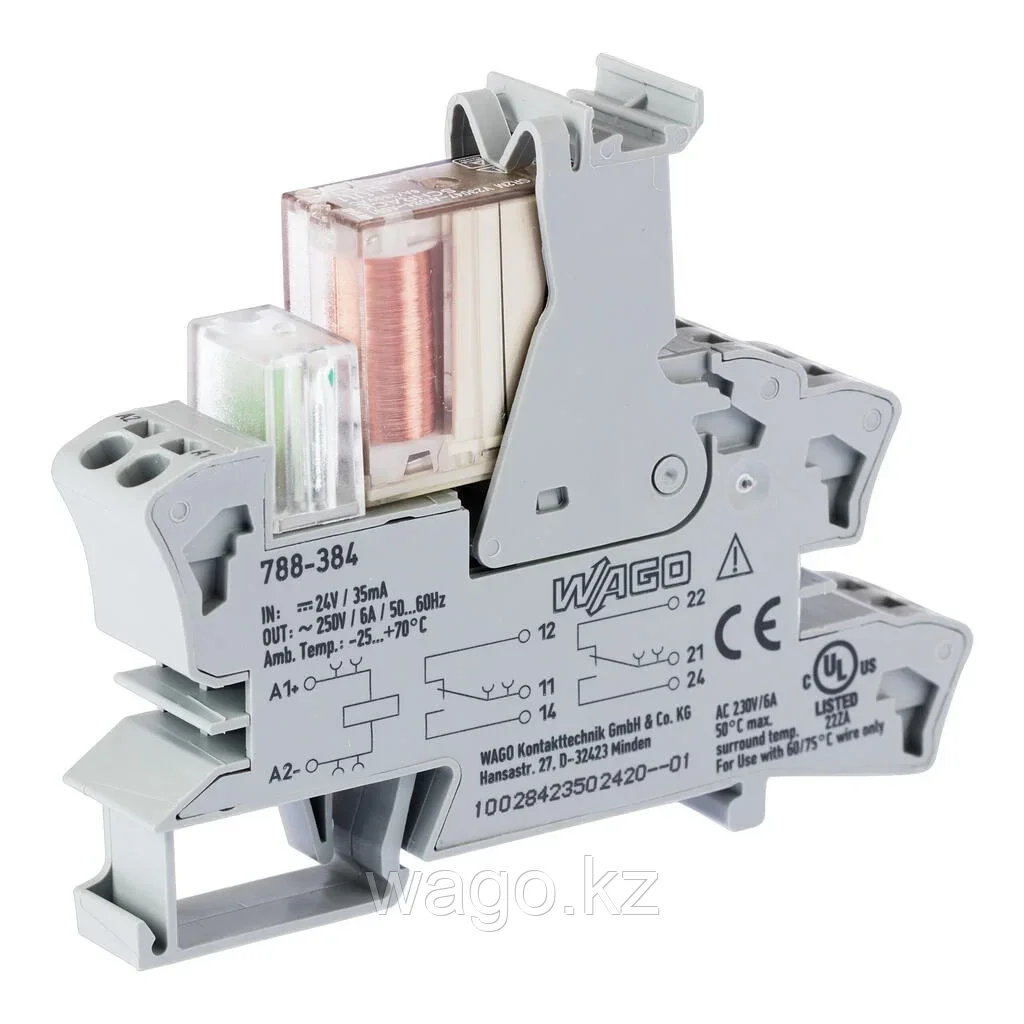

Реле WAGO 788-384
Релейный модуль WAGO 788-384 с двумя переключающими контактами предназначен для управления с номинальным входным напряжением 24 В постоянного тока. Максимально допустимый ток - 6 А. Цвет изоляции — серый.
Технические данные:
Цепь управления:
- Номинальное входное напряжение: 24 В постоянного тока
- Диапазон входного напряжения: -15 … +10 %
- Номинальный входной ток при UN: 31 мА
Нагрузочная цепь:
- Количество контактов переключения: 2
- Контактный материал (реле): Агни
- Предельный непрерывный ток: 6 А
- Пусковой ток (резистивный) макс.: 14 А / 4 с (переменный ток)
- Макс. напряжение переключения: 250 В переменного тока
- Макс. коммутационная мощность (резистивная): 1500 ВА переменного тока
- Коммутационная способность: AC-15: 3 А / AC 250 В; DC-13: 3 А / DC 24 В
- Рекомендуемая минимальная нагрузка: 5 В / 10 мА
- Время втягивания: 10 мс
- Время отсева: 4 мс
- Электрический ресурс (NO; резистивная нагрузка; 23 °C): 100 x 10³ коммутационных операций
- Механический ресурс: 10^6 операций коммутации
- Частота переключения с нагрузкой: 6 мин⁻¹ / без нагрузки: 300 мин⁻¹
- Механическое управление усилием: Тип А
Сигнализация:
- Индикатор состояния: Красный светодиод
Безопасность и защита:
- Номинальное напряжение: 250 В
- Номинальное импульсное напряжение: 6 кВ
- Степень загрязнения: 3
- Диэлектрическая прочность (Цепь управления/нагрузки): 4 кВ (среднеквадратичное значение)
- Диэлектрическая прочность (разомкнутый контакт): 1,5 кВ (среднеквадратичное значение)
- Диэлектрическая прочность (цепь нагрузки): 3 кВ (среднеквадратичное значение)
Информация по технике безопасности:
- В соответствии со стандартом EN 61810-3 для цепей безопасности разрешается использовать только 1 замыкающий/1 размыкающий контакт для цепей безопасности (11-14 и 22-21 или 12-11 и 21-24).
- Разделительная пластина (например, 209-191) должна использоваться для напряжения более 250 В между соседними релейными модулями для соблюдения требований к усиленной изоляции.
Данные о подключении:
- Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
- Одножильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
- Тонкожильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
- Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма
Физические данные:
- Ширина: 15 мм / 0,591 дюйма
- Высота: 86 мм / 3,386 дюйма
- Глубина от верхнего края DIN-рейки: 64 мм / 2,52 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
Данные о материале:
- Цвет: серый
- Пожарная нагрузка: 0,939 МДЖ
- Вес: 50,3 г
Ваш надежный выбор:
Контактная информация:Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz. Мы всегда готовы помочь вам выбрать лучшее оборудование для ваших нужд!
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
Основные атрибуты | |
---|---|
Производитель | WAGO |
Страна производитель | Германия |
Количество переключающих контактов | 1 шт |
- Цена: 21 222 ₸
