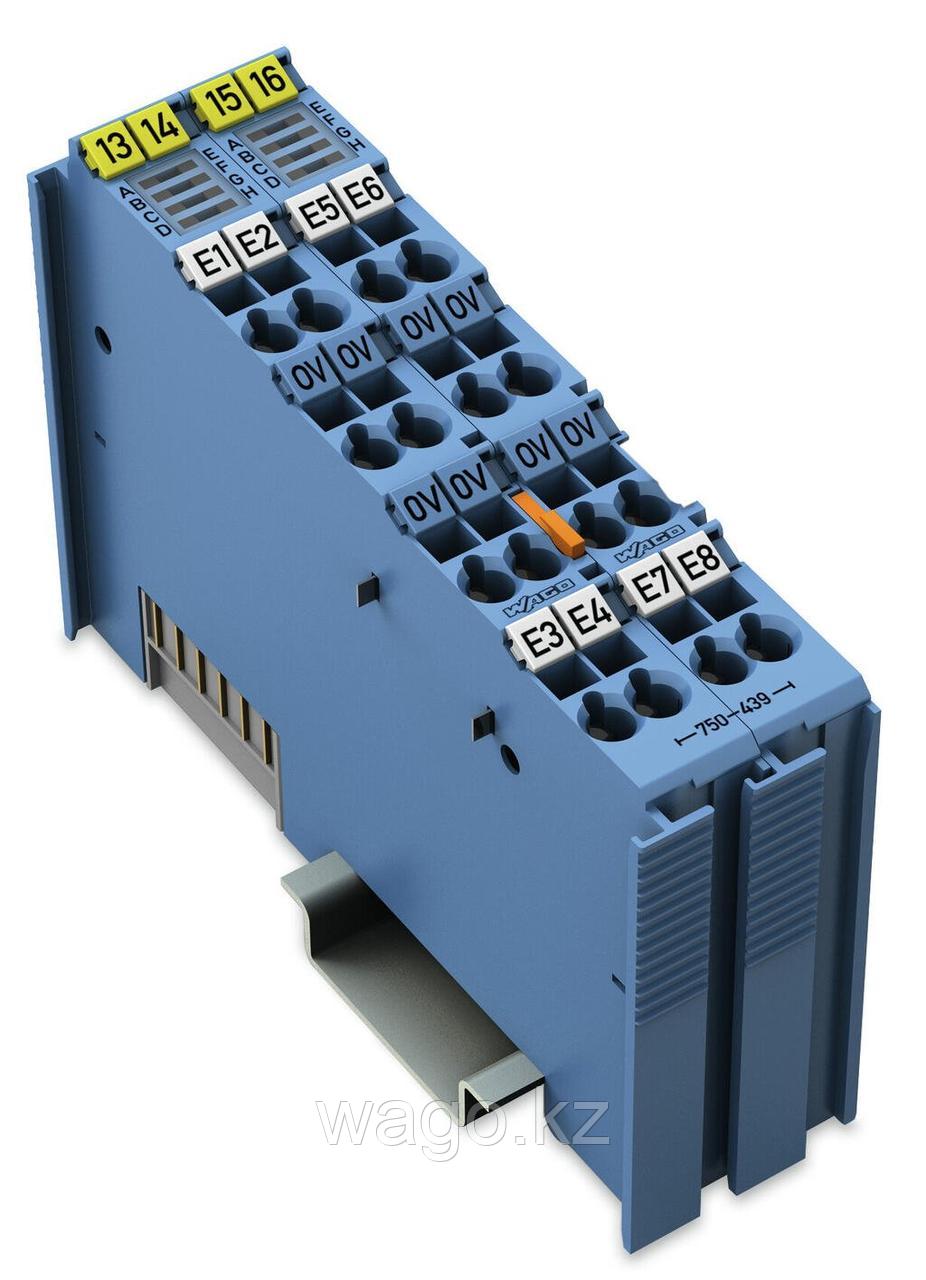

Модуль WAGO 750-439 - 8-канальный цифровой вход NAMUR
Модуль WAGO 750-439 представляет собой 8-канальный цифровой вход, предназначенный для сигналов NAMUR и соответствующий искробезопасным стандартам. Модуль обеспечит надежное подключение и работу в взрывоопасных средах.
Технические данные:
- Количество цифровых входов: 8
- Общее количество каналов: 8
- Тип сигнала: НАМЮР
- Подключение датчика: 4 x (2-проводные)
- Входная характеристика: Коммутация в цепочке высокого напряжения
- Входной фильтр (цифровой): 3 мс
- Напряжение холостого хода: 8.2 В
- Ток короткого замыкания: ≤ 8,2 мА (± 0,2 мА)
- Сигнальный ток (0) NAMUR: ≤ 1,2 мА
- Сигнальный ток (1) NAMUR: ≥ 2,1 мА
- Коммутационный гистерезис: 0,2 мА
- Диагностика: Короткое замыкание; обрыв провода (можно отключить)
- Длина входного импульса: 5 мс
- Разделение входных импульсов: 3 мс
- Потребляемая мощность (макс.): 1,2 Вт
- Ширина входных данных (внутренняя): макс. 16 Бит
- Ширина выходных данных (внутренняя): макс. 16 Бит
- Искробезопасный: Ex i
- Входное сопротивление: 1 000 Ω
- Напряжение питания (система): 5 В постоянного тока
- Потребляемый ток (питание от сети 5 В): 56 мА
- Напряжение питания (поле): 24 В постоянного тока; (Источник питания Ex i: UO = макс. 27,3 В)
- Потребляемый ток, питание в полевых условиях (модуль без внешней нагрузки): 11 мА
- Потери мощности: 0,54 Вт
- Изоляция (система/питание): 300 В переменного тока
- LED индикаторы: A-H (зеленый/красный): состояние/ошибка DI 1 ... DI 8
Данные о подключении:
- Тип подключения: 16 х КЛЕТОЧНЫЙ ЗАЖИМ®
- Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
Физические данные:
- Ширина: 24 мм / 0,945 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 67,8 мм / 2,669 дюйма
- Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
Данные о материале:
- Цвет: Синий
- Материал корпуса: Поликарбонат; Полиамид 6.6
- Вес: 92,7 г
Маркировка соответствия:
- CE: Да
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные атрибуты | |
---|---|
Производитель | WAGO |
Тип | Модуль |
Количество дискретных входов | 8 |
Питание | Сеть 24В |
Тип подаваемого тока | Постоянный |
Напряжение | 24 В |
Минимальная рабочая температура | 0 °С |
Максимальная рабочая температура | 55 °С |
Длина | 67.8 мм |
Ширина | 24 мм |
Высота | 100 мм |
- Цена: 248 784 ₸
