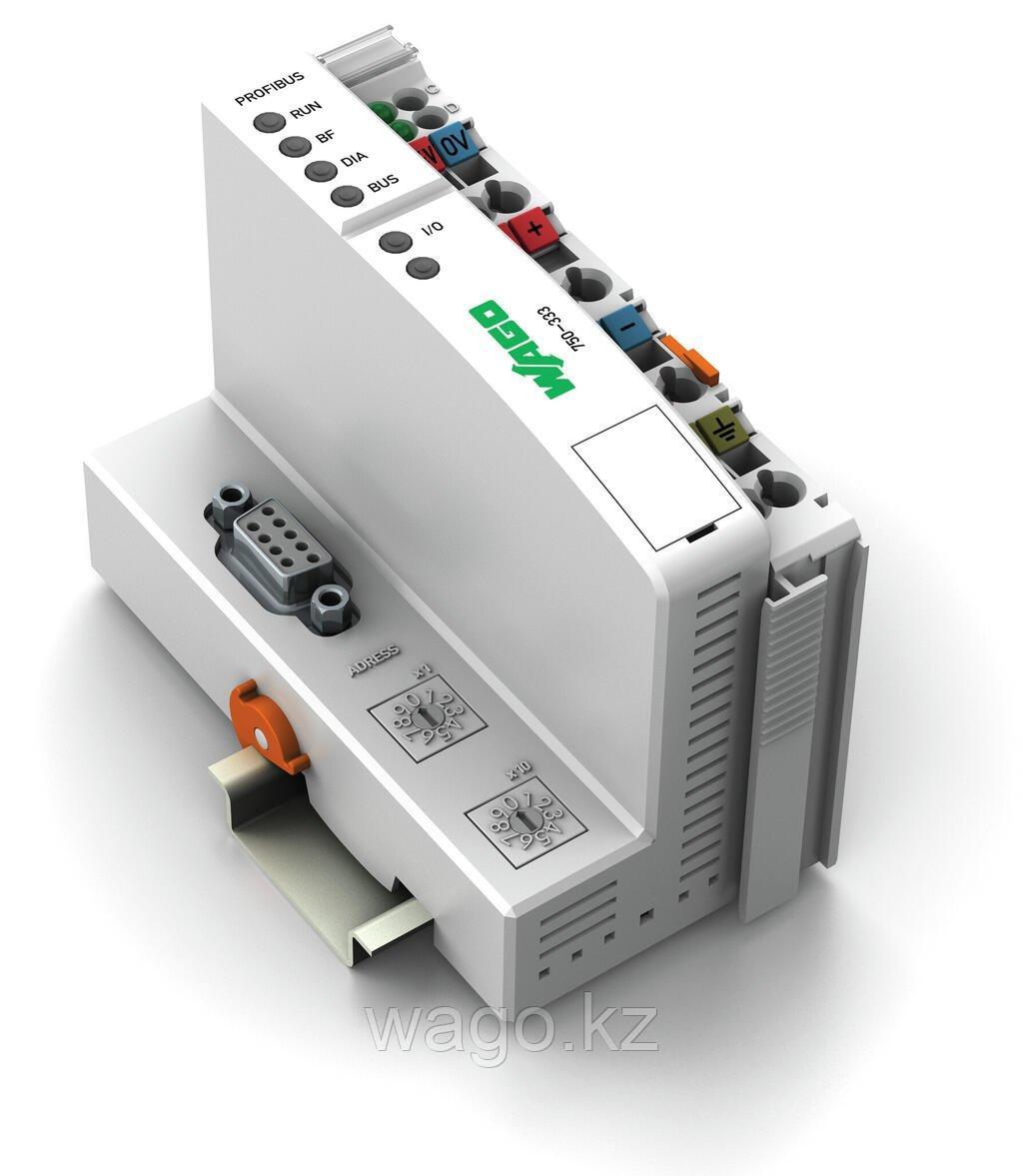

Каплер WAGO 750-333 - Ответвитель по полевой шине PROFIBUS DP (2-е поколение; 12 МБ в сутки)
Каплер WAGO 750-333 обеспечивает надежную связь по протоколу PROFIBUS DP, представляя собой эффективный ответвитель для автоматизации процессов.
Примечания:
- Заметка: Требуются конфигурационные файлы (GSD)!
Технические данные:
- Связь: PROFIBUS
- Количество узлов полевой шины на главном сервере (макс.): 96
- Количество точек ввода-вывода: 6,000
- Скорость пропускания: 9,6 / 12 МБ в сутки
- Длина сегмента шины (макс.): 1200 м
- Среда передачи: Медный кабель в соответствии с EN 50170
- Время передачи: 1 мс (10 ответвителей; каждый 32 цифровых ввода/вывода и 12 Мбод), макс. 3,3 мс
- Количество модулей на узел (макс.): 63
- Количество модулей без расширения шины (макс.): 63
- Входное и выходное изображение процесса (полевая шина): 244 байта/244 байта
- Напряжение питания (система): 24 В постоянного тока (-25 ... +30 %); через вставной разъем (соединение CAGE CLAMP)®
- Потребляемый ток (питание от сети 5 В): 200 мА
- Суммарный ток (питание системы): 1,800 мА
- Входной ток (тип.) при номинальной нагрузке (24 В): 500 мА
- КПД источника питания (тип.) при номинальной нагрузке (24 В): 87%
- Изоляция: Система/поле 500 В постоянного тока
- Количество исходящих контактов перемычки питания: 3
- Допустимая нагрузка по току (контакты перемычки): 10 A
- Стандарт: EN 50170
Данные о подключении:
- Технология подключения (связь/полевая шина): PROFIBUS: 1 разъем D-sub 9
- Технология подключения (полевое питание): 6 ЗАЖИМ ДЛЯ КЛЕТКИ®
- Технология подключения (системное питание): 2 х КЛЕТОЧНЫЙ ЗАЖИМ®
- Тип подключения 1: Системное/полевое питание
- Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
- Технология подключения (конфигурация устройства): 1 х штекерный разъем; 4-полюсный
Физические данные:
- Ширина: 50,5 мм / 1,988 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 71,1 мм / 2,799 дюйма
- Глубина от верхнего края DIN-рейки: 63,9 мм / 2,516 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
Данные о материале:
- Цвет: Светло-серый
- Материал корпуса: Поликарбонат; Полиамид 6.6
- Пожарная нагрузка: 3.036 МДж
- Вес: 183,1 г
Маркировка соответствия:
- CE: Да
Экологические требования:
- Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
- Температура окружающей среды (хранение): -25 ... +85 °C
- Тип защиты: IP20
- Степень загрязнения: 2 согласно IEC 61131-2
- Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
- Монтажное положение: Горизонтальный левый, правый, вверх, вниз и вертикальный верх/низ
- Относительная влажность воздуха (без конденсации): 95%
- Виброустойчивость: 4G согласно IEC 60068-2-6
- Ударопрочность: 15 g согласно IEC 60068-2-27
- Устойчивость к помехам на ЭМС: согласно EN 61000-6-2 (морское применение)
- ЭМС-излучение помех: согласно EN 61000-6-4 (морское применение)
- Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
- Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
- Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности
Коммерческие данные:
- Группа продуктов: 15 (система ввода-вывода)
- eCl@ss 10.0: 27-24-26-07
- eCl@ss 9.0: 27-24-26-07
- ETIM 9.0: EC001603
- ETIM 8.0: EC001603
- ECCN: НЕТ КЛАССИФИКАЦИИ ДЛЯ США
- ПУ (СПУ): 1 шт
- Тип упаковки: Коробка
- Страна происхождения: ДЕ
- Номер таможенного тарифа: 85176200000
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные атрибуты | |
---|---|
Производитель | WAGO |
Применение системы | Для сигнализации, Для освещения, Для лифтового оборудования, Для линий технологического процесса |
Тип питания | Сеть |
Напряжение питающей сети | 24 В |
Потребляемый ток | 0.2 А |
Режим работы | Рабочий |
Тип управления | Локальное |
Степень защиты IP | 20 |
Гарантийный срок | 24 мес |
Состояние | Новое |
Габаритные размеры | |
Длина | 71.1 мм |
Высота | 100 мм |
Ширина | 50.5 мм |
Вес | 183.1 кг |
Условия эксплуатации | |
Минимальная температура окружающей среды | 0 град. |
Максимальная температура окружающей среды | 55 град. |
- Цена: 158 420 ₸
