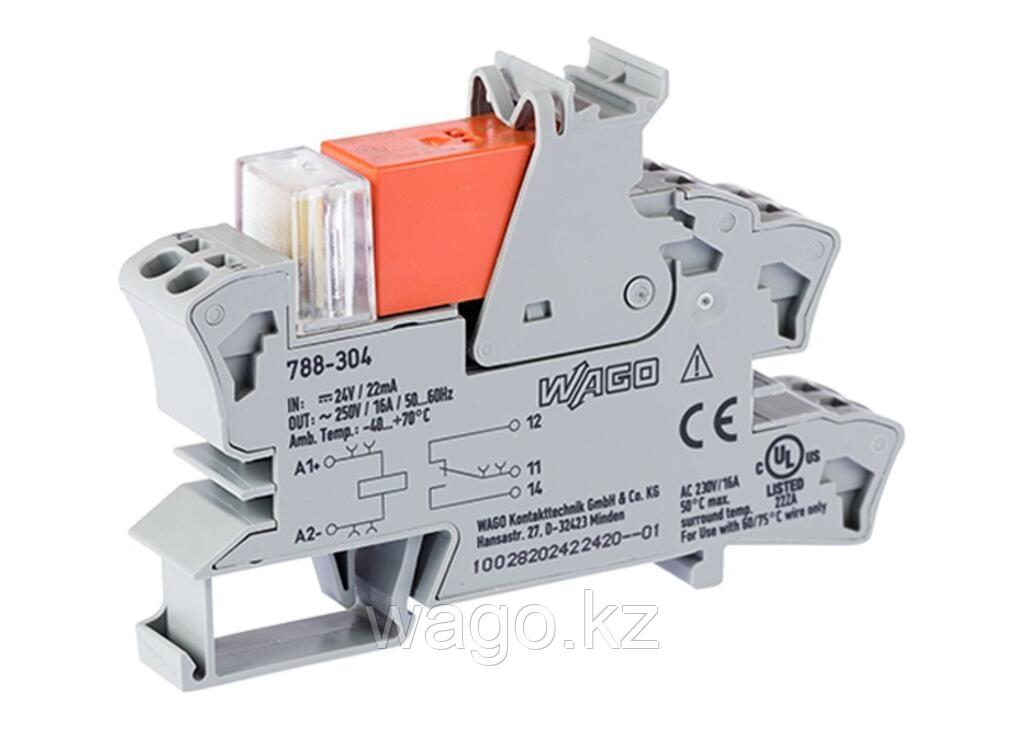

Релейный модуль WAGO 788-304 предназначен для работы с номинальным входным напряжением 24 В постоянного тока и имеет 1 переключающий контакт. Предельный непрерывный ток составляет 16 А. Модуль имеет красный индикатор состояния и ширину 15 мм.

Примечания:

• Информация по технике безопасности: Разделительная пластина (например, 209-191) должна использоваться для напряжения более 250 В между соседними релейными модулями и для соблюдения требований к усиленной изоляции.
• Усиленная изоляция между катушкой и контактами.
• Для защиты катушек и контактов реле индуктивные нагрузки должны быть демпфированы с помощью эффективной схемы защиты.

Технические данные:

Цепь управления:

• Номинальное входное напряжение UN: Постоянный ток 24 В
• Диапазон входного напряжения: ±10 %
• Номинальный входной ток при UN: 19 мА

Нагрузочная цепь:

• Количество контактов переключения: 1
• Контактный материал (реле): АгНи 90/10
• Ограничение непрерывного тока: 16 А
• Пусковой ток (резистивный) макс.: 30 А (переменный ток) на 4 с
• Напряжение переключения, макс.: Переменный ток 250 В
• Коммутационная мощность (резистивная) макс.: 4000 ВА (переменный ток); DC (см. кривую предельной нагрузки)
• Коммутационная способность: AC-15: 6 А / AC 250 В; DC-13: 2 А / DC 24 В
• Рекомендуемая минимальная нагрузка: 12 В / 10 мА
• Время втягивания (тип.): 8 мс
• Время отсева (тип.): 6 мс
• Время дребезга (тип.): 6 мс
• Электрический ресурс (NO; резистивная нагрузка; 23 °C): 30^3 операций коммутации
• Механический ресурс: 30^6 операций переключения
• Частота переключения с нагрузкой или без нагрузки (макс.): 6 мин^-1 / 1200 мин^-1

Сигнализация:

• Индикатор состояния: Красный светодиод

Безопасность и защита:

• Номинальное напряжение: 250 В
• Номинальное импульсное напряжение: 4 кВ
• Степень загрязнения: 3
• Диэлектрическая прочность (цепь управления/нагрузки): 5 кВ (переменный ток, 1 мин) среднеквадратичное значение
• Диэлектрическая прочность (разомкнутый контакт): 1 кВ (переменный ток, 1 мин) среднеквадратичное значение
• Тип защиты: IP20

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Одножильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Тонкожильный проводник: 0.34 … 2,5 мм² / 22 ... 14 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 15 мм / 0,591 дюйма
• Высота: 86 мм / 3,386 дюйма
• Глубина от верхнего края DIN-рейки: 54 мм / 2,126 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: серый
• Пожарная нагрузка: 0,927 МДЖ
• Вес: 45,9 г
