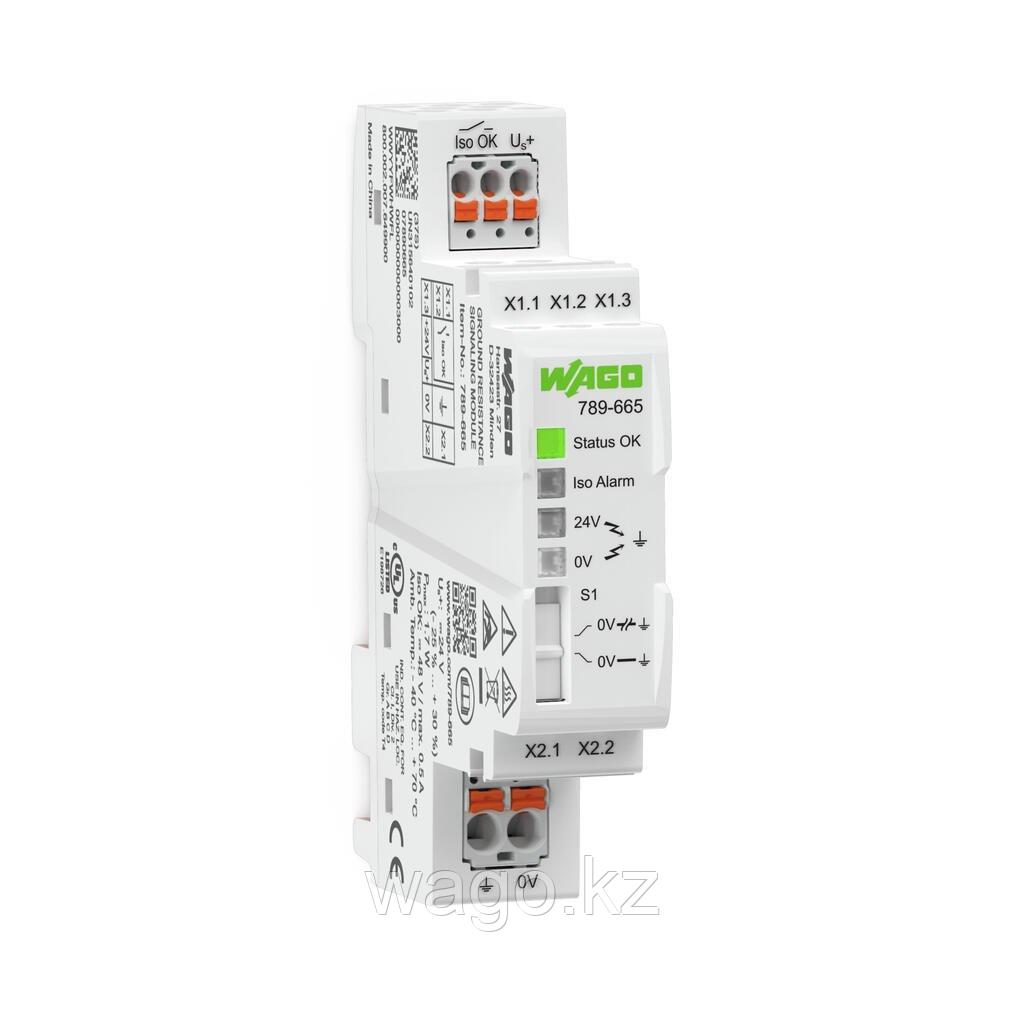

Модуль Wago 789-665 предназначен для сигнализации о замыкании на землю через цифровой выход. Он работает с напряжением питания 24 В постоянного тока и имеет ширину 18 мм, что делает его компактным решением для систем автоматизации.

Электропитание:

• Индикатор рабочего состояния: 1 х светодиод "Состояние ОК" (зеленый)
• Сигнализация:
  • 1 x Светодиод "Iso Alarm" (красный)
  • 1 x Светодиод "Iso Alarm" 24 В — Заземление (желтый)
  • 1 x Светодиод "Iso Alarm" 0 В — Заземление (желтый)
  • 1 x Сигнальный выход "Iso OK"
• Контакт ISO OK:
• Напряжение переключения (макс.): 48 В постоянного тока (SELV)
• Непрерывный ток (макс.): 500 мА (для общего пользования)
• Количество последовательно подключенных контактов Iso OK (макс.):
  • 25 (Тип предельного значения: 1)
  • 32 (Тип предельного значения: 2 и 3) (согласно IEC 61131)
• Функция: 1 устанавливаемый контакт (NO); закрытый с приложенным источником питания и сопротивлением изоляции > предельного значения

Защита цепи:

Резервный предохранитель (обязательно): Предохранитель должен быть размещен в выходной цепи блока питания. Предохранитель должен быть адаптирован к используемому источнику питания и должен безопасно срабатывать в случае короткого замыкания. Модуль предназначен для использования с предохранителем на 10 А (макс.) или с автоматическим выключателем на 10 АЦП (макс.) (характеристика B или C).

Безопасность и защита:

• Степень загрязнения: 2
• Категория перенапряжения: Глава II
• Тип защиты: IP20
• Испытательное напряжение (питание/контакт Iso OK): 1,5 кВ переменного тока; 50 … 60 Гц; 1 мин
• Наработка на отказ: > 600 000 ч (согласно MIL-HDBK-217F2)

Режимы срабатывания:

Незаземленная цепь:

• Значение срабатывания сигнала тревоги при номинальном напряжении: 4 кОм (при US = 24 В; для других US значения, см. схему порога сигнализации)
• Время ответа: 1 с
• Гистерезис (тип): 1 кОм

Заземленная цепь:

• Значение срабатывания сигнала тревоги при номинальном напряжении: 4 кОм (при US = 24 В; для других US значения, см. схему порога сигнализации)
• Время ответа: 10 с
• Гистерезис (тип): 1 кОм

Данные о подключении:

Тип подключения 1:

• X1.x
• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Разъем WAGO: picoMAX eCOM®
• Одножильный проводник: 0.25 … 1,5 мм² / 24 ... 14 AWG
• Тонкожильный проводник: 0.25 … 1,5 мм² / 24 ... 14 AWG
• Тонкостружечный проводник; с изолированным наконечником: 0.25 … 0,75 мм²
• Тонкостружечный проводник; с неизолированным наконечником: 0.25 … 1,5 мм²
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Тип подключения 2:

• X2.x
• Технология подключения 2: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Разъем WAGO 2: picoMAX eCOM®
• Твердожильный проводник 2: 0.2 … 2,5 мм² / 24 ... 12 AWG
• Тонкожильный проводник 2: 0.2 … 2,5 мм² / 24 ... 14 AWG
• Тонкостружечный проводник; с изолированным наконечником 2: 0.25 … 1,5 мм²
• Тонкостружечный проводник; с неизолированным наконечником 2: 0.25 … 2,5 мм²
• Длина полосы 2: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 18 мм / 0,71 дюйма
• Высота: 90 мм / 3,54 дюйма
• Глубина от верхнего края DIN-рейки: 51 мм / 2,01 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Вес: 47 г

Экологические требования:

• Температура окружающей среды (в рабочем режиме): -40 ... +70 °C
• Температура окружающей среды (хранение): -40 ... +85 °C
• Температурный диапазон соединительного кабеля: ≥ (Токружающий + 10 К)
• Относительная влажность воздуха: 5 … 95 % (без конденсации)
• Рабочая высота над уровнем моря (макс.): 3000 м
