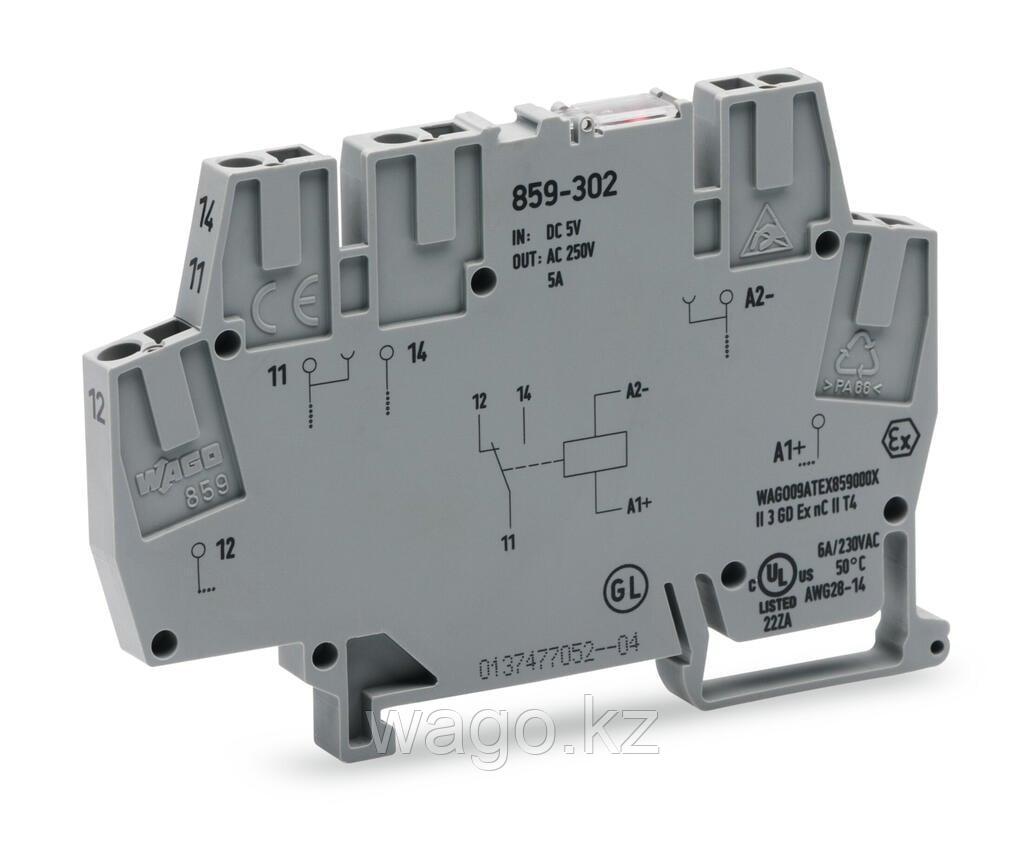

Релейный модуль WAGO 859-302 предназначен для работы с номинальным входным напряжением 5 В постоянного тока и имеет 1 переключающий контакт. Модуль оснащен красным индикатором состояния и имеет ширину 6 мм.

Примечания:

• Для защиты катушек и контактов реле индуктивные нагрузки должны быть демпфированы эффективной цепью защиты.

Технические данные:

Цепь управления:

• Номинальное входное напряжение UN: Постоянный ток 5 В
• Диапазон входного напряжения: -15 … +20 %
• Номинальный входной ток при UN: 31 мА

Нагрузочная цепь:

• Количество контактов переключения: 1
• Контактный материал (реле): AgSnO2
• Ограничение непрерывного тока: 5 А
• Пусковой ток (резистивный) макс.: 20 А (переменный ток) на 0,02 с
• Напряжение переключения, макс.: Переменный ток 250 В
• Коммутационная мощность (резистивная) макс.: 1250 ВA (переменный ток); DC (см. кривую предельной нагрузки)
• Коммутационная способность: AC-15: 3 А / AC 250 В; DC-13: 2 А / DC 24 В
• Рекомендуемая минимальная нагрузка: 10 В / 10 мA; 24 В / 1 mA
• Время втягивания (тип.): 15 мс
• Время отсева (тип.): 25 мс
• Время дребезга (тип.): 3,5 мс
• Электрический ресурс (NO; резистивная нагрузка; 23 °C): 50^3 операций коммутации
• Механический ресурс: 5^6 операций переключения
• Частота переключения с нагрузкой или без нагрузки (макс.): 6 мин^-1 / 180 мин^-1

Сигнализация:

• Индикатор состояния: Красный светодиод

Безопасность и защита:

• Номинальное напряжение: 300 В
• Номинальное импульсное напряжение: 4 кВ
• Категория перенапряжения: Глава III
• Степень загрязнения: 2
• Диэлектрическая прочность (цепь управления/нагрузки): 4 кВ (переменный ток, 1 мин) среднеквадратичное значение
• Диэлектрическая прочность (разомкнутый контакт): 1 кВ (переменный ток, 1 мин) среднеквадратичное значение
• Тип изоляции (цепь управления/нагрузки): Усиленная изоляция (безопасная изоляция)
• Тип изоляции (смежные устройства): Усиленная изоляция (безопасная изоляция)
• Тип защиты: IP20; в подключенном состоянии или при использовании торцевой пластины 859-525

Данные о подключении:

• Технология подключения: КЛЕТОЧНЫЙ ЗАЖИМ®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкостружечный проводник с изолированным наконечником: 0.08 … 1,5 мм² / 28 ... 16 AWG
• Длина полосы: 5 … 6 мм / 0,2 ... 0,24 дюйма

Физические данные:

• Ширина: 6 мм / 0,236 дюйма
• Высота: 91 мм / 3,583 дюйма
• Глубина от верхнего края DIN-рейки: 56 мм / 2,205 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35
• Монтажное положение: Горизонтальные (стоя/лежа); вертикальный

Данные о материале:

• Цвет: серый
• Изоляционный материал (основной корпус): Полиамид (PA66)
• Группа материалов: Я
• Класс воспламеняемости по UL94: Выпуск V0
• Пожарная нагрузка: 0,338 МДЖ
• Вес: 22 г
