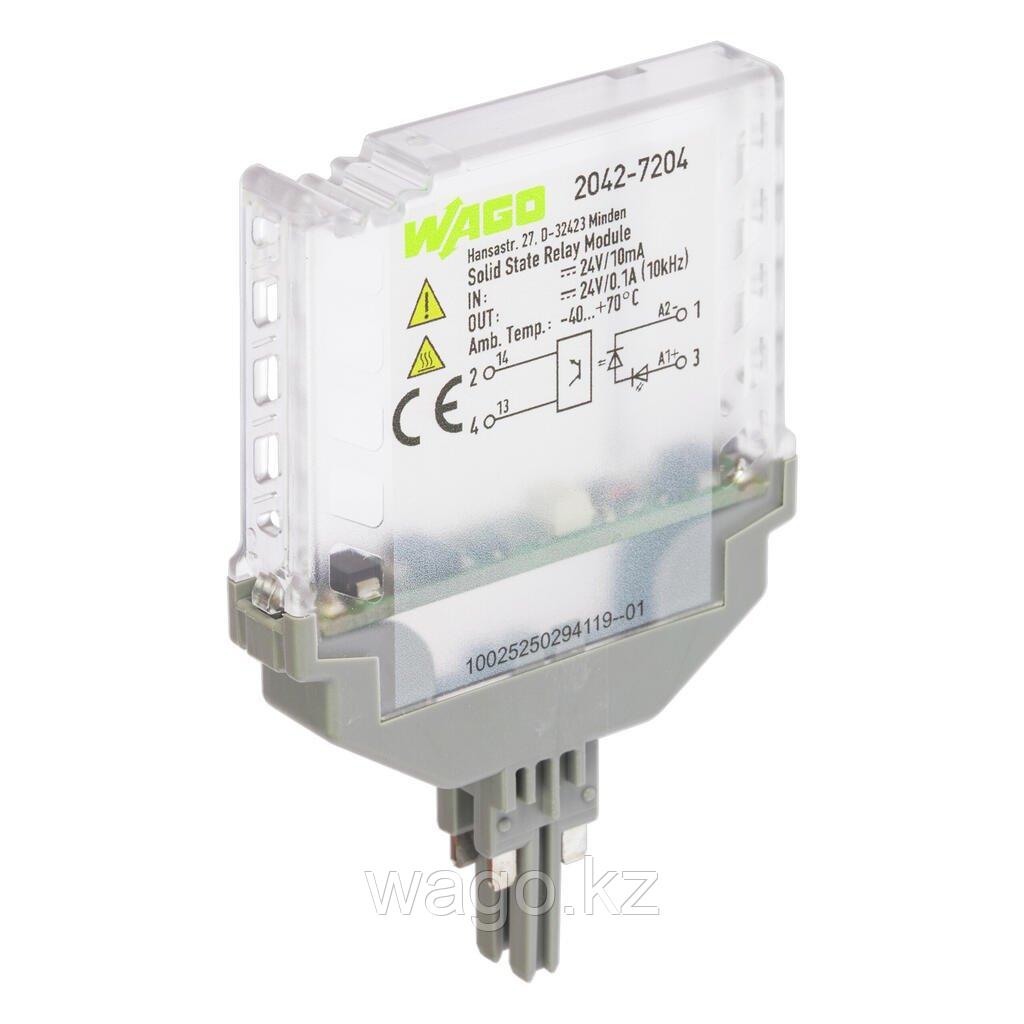

Твердотельный релейный модуль WAGO 2042-7204 предназначен для работы с номинальным входным напряжением 24 В постоянного тока и диапазоном выходного напряжения от 3 до 60 В постоянного тока. Предельный непрерывный ток составляет 0,1 А. Модуль имеет 2-проводное подключение и железную дорогу, частота составляет 10 кГц. Оснащен зеленым индикатором состояния и имеет ширину 10 мм.

Примечания:

Оптроны и твердотельные реле предназначены для использования в сетях обработки сигналов, которые не питаются напрямую от сети питания низкого напряжения.

Технические данные:

Цепь управления:

• Номинальное входное напряжение UN: Постоянный ток 24 В (SELV)
• Диапазон входного напряжения (низкий уровень): DC 0 ... 10 В
• Диапазон входного напряжения (высокий уровень): DC 16.8 ... 30 В
• Номинальный входной ток при UN: 7 мА
• Диапазон входного тока: 6 … 8 мА

Нагрузочная цепь:

• Тип цепи: 2-проводное подключение
• Предельный непрерывный ток: 0,1 А
• Номинальное выходное напряжение: Постоянный ток 24 В (SELV)
• Диапазон выходного напряжения: DC 3 ... 60 В
• Падение напряжения: ≤ 1 В постоянного тока
• Коммутационный ток (мин.): 20 мкА
• Время включения: ≤ 8 мкс
• Время выключения: ≤ 14 мкс
• Частота переключения: ≤ 10 кГц

Сигнализация:

• Индикатор состояния: Зеленый светодиод

Безопасность и защита:

• Категория перенапряжения: Глава II
• Степень загрязнения: 2
• Диэлектрическая прочность (цепь управления/нагрузки): 2,5 кВ (среднеквадратичное значение)
• Тип защиты: IP20

Физические данные:

• Ширина: 10,3 мм / 0,406 дюйма
• Высота: 77,7 мм / 3,059 дюйма
• Высота от поверхности: 59,3 мм / 2,335 дюйма
• Глубина: 52 мм / 2,047 дюйма

Механические данные:

• Тип крепления: Вставной модуль для несущей клеммы TOPJOB S®

Данные о материале:

• Класс воспламеняемости по UL94: Версия V0
• Пожарная нагрузка: 0,133 МДЖ
• Вес: 13,4 г
