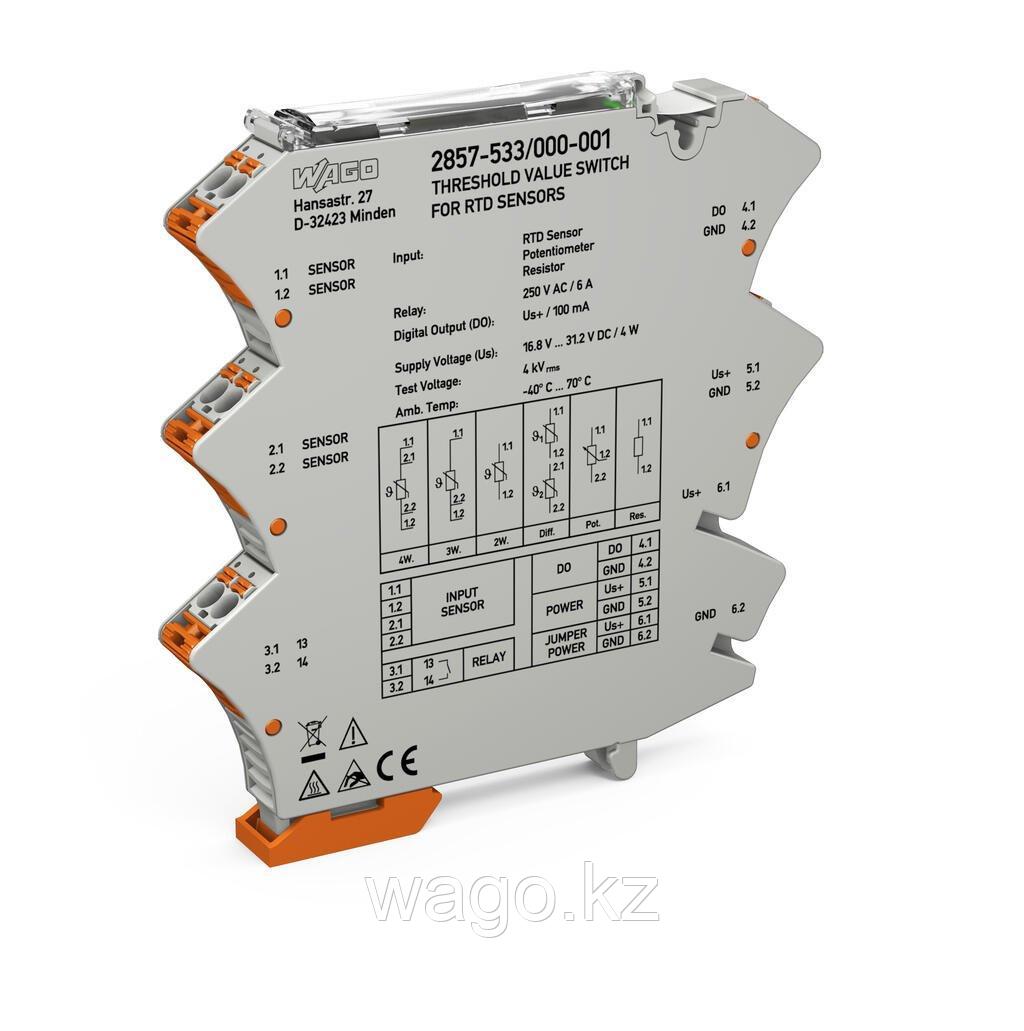

Модуль WAGO 2857-533/000-001 предназначен для переключения пороговых значений и управления датчиками RTD. Он включает в себя 1 контакт с цифровым выводом и поддерживает настройку через программное обеспечение. Устройство работает при напряжении питания 24 В постоянного тока и имеет ширину модуля 12,5 мм. Подходит для установки на DIN-рейку.

Примечания:

• Этот продукт поставляется с напряжением 24 В постоянного тока, которое может быть объединено с помощью боковых перемычек вставного типа. При этом необходимо следить за тем, чтобы суммарный ток не превышал максимально допустимые 2 А.

Технические данные:

Конфигурация:

• Варианты конфигурации: Программное обеспечение для настройки интерфейса WAGO
• Отображение конфигурации: WAGO

Ввод:

• Тип входного сигнала: Потенциометр, RTD датчики, Резистор
• Типы датчиков (RTD): Pt100, Pt200, Pt500, Pt1000, Pt5000, Pt10000, Pt10 … Pt20000
• Подключение датчика: 2-проволочный; 3-проводной; 4-проводной; дифференциальный
• Источник питания датчика (RTD) макс.: ≤ 0,5 мА
• Диапазон измерения температуры (RTD): -200 … 850 °C
• Входной диапазон (резистор): 0 … 100 кОм
• Входной диапазон (потенциометр): 0 … 100 кОм

Вывод (цифровой):

• Макс. напряжение переключения (DO): −0.3 В
• Макс. непрерывный ток (DO): 100 мА (без внутренних ограничений)
• Количество порогов переключения (DO): 1 или 2 (регулируется)
• Настраиваемое время задержки подъема/спада (DO): 0 … 60 с (с помощью программного обеспечения)

Вывод (реле):

• Количество замыкающих/включающих контактов: 1
• Контактный материал (реле): AgNi + Au
• Максимальное напряжение переключения: переменный ток 250 В
• Диэлектрическая прочность (разомкнутый контакт): 1 кВ (переменный ток, 1 мин)
• Время втягивания (тип.): 8 мс
• Время отсева (тип.): 4 мс
• Время дребезга (тип.): 8 мс
• Количество порогов переключения (реле): 1 или 2 (регулируется)
• Настраиваемое время задержки подъема/спада (реле): 0 … 60 с (с помощью программного обеспечения)

Обработка сигналов:

• Программный фильтр (настраиваемый): Значение скользящей средней (уровень фильтра: 30)
• Ступенчатая реакция (тип.): 60 мс (2-проводной); 360 мс (3-проводной); 540 мс (4-проводные); 360 мс (потенциометр)

Погрешность измерения:

• Ошибка передачи (макс.): ± 1 К
• Температурный коэффициент: ≤ 0,01 %/К

Электропитание:

• Тип блока питания: 24 В постоянного тока
• Номинальное напряжение питания US: Постоянный ток 24 В (SELV)
• Диапазон напряжения питания: ±30 %
• Потребляемый ток при номинальном напряжении питания: ≤ 40 мА (+ IДЕЛАТЬ)

Безопасность и защита:

• Номинальное напряжение: 300 В
• Номинальное напряжение соединений измерительной цепи: переменный ток 300 В
• Тип защиты: IP20

Испытательное напряжение:

• Испытательное напряжение (вход/релейный выход/питание): 4 кВ переменного тока; 60 Гц; 1 мин
• Испытательное напряжение (входной/сервисный интерфейс): 3 кВ переменного тока; 60 Гц; 1 мин
• Испытательное напряжение (релейный выход/сервисный интерфейс): 4 кВ переменного тока; 60 Гц; 1 мин
• Испытательное напряжение (интерфейс питания/обслуживания): 2,5 кВ переменного тока; 60 Гц; 1 мин

Согласование изоляции:

• Категория перенапряжения: Глава II
• Степень загрязнения: 2
• Тип изоляции (вход, источник питания и сервисный интерфейс/релейный выход): Усиленная изоляция (безопасная изоляция)
• Тип изоляции (интерфейс ввода/питания/обслуживания): Базовая изоляция

Данные о подключении:

• Технология подключения: ЗАЖИМ ДЛЯ КЛЕТКИ PUSH-IN®
• Разъем WAGO: Микросхема picoMAX 5.0®
• Одножильный проводник: 0.2 … 2,5 мм² / 24 ... 12 AWG
• Тонкожильный проводник: 0.2 … 2,5 мм² / 24 ... 12 AWG
• Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма

Физические данные:

• Ширина: 12,5 мм / 0,492 дюйма
• Высота: 110 мм / 4,331 дюйма
