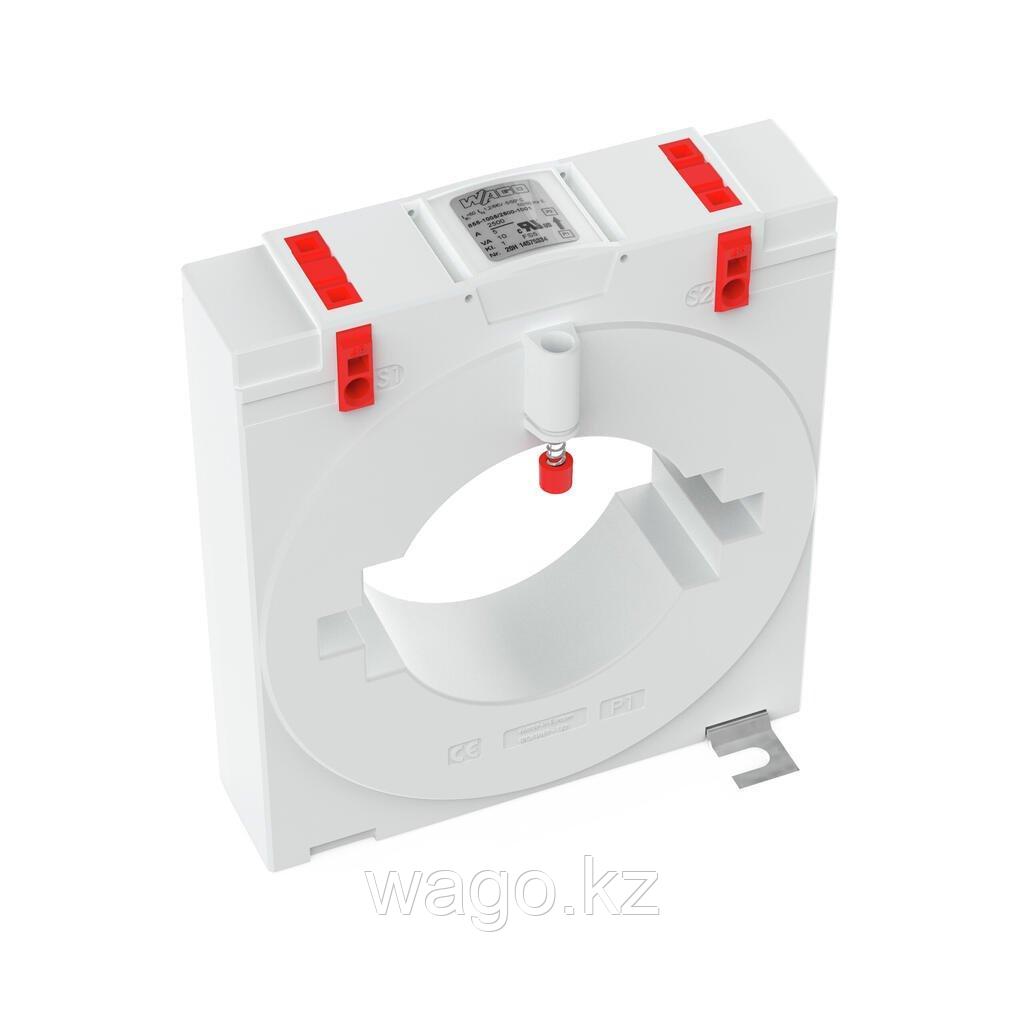

Вставной Трансформатор тока WAGO 855-1005/2500-1001
Вставной Трансформатор тока WAGO 855-1005/2500-1001 предназначен для точного измерения электрического тока с высоким уровнем надежности и точности.
Преимущества:
- Высокая точность измерений (класс точности 1).
- Номинальный ток первичной обмотки до 2500 А, что делает его идеальным для промышленных условий.
- Простота установки и подключения благодаря технологии КЛЕТОЧНЫЙ ЗАЖИМ®.
Особенности и Применение:
Этот трансформатор используется в системах измерения и контроля электрической энергии. Он обеспечивает высокую точность и стабильность, что делает его подходящим для различных применений в электроэнергетике и автоматизации.
Технические данные:
Вход:
- Измеряемая переменная: Текущий
- Номинальный непрерывный тепловой ток IКТГ: 1,2 х ИN
- Номинальный кратковременный тепловой ток IЙ: 60 х ИN / 1 с (макс. 100 кА / 1 с)
- Ограничивающий фактор перегрузки по току: FS5 / FS10 (в зависимости от типа; см. надпись на заводской табличке)
- Номинальная частота: 50 … 60 Гц
- Первичный номинальный ток: 2500 А
Выход:
- Вторичный номинальный ток: 5A
- Номинальная мощность Sr: 10 ВА
Погрешность измерения:
- Класс точности: 1
Безопасность и защита:
- Испытательное напряжение: переменного тока 6 кВ; 50 Гц; 1 мин
- Самое высокое напряжение для оборудования Um: Переменный ток 1,2 кВ (среднеквадратичное значение)
Данные о подключении:
- Проходной проход для измерительного проводника: Ø 70 мм
- Технология подключения: КЛЕТОЧНЫЙ ЗАЖИМ®
- Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма
- Одножильный проводник: 0.08 … 4 мм² / 28 ... 12 AWG
- Тонкожильный проводник: 0.08 … 4 мм² / 28 ... 12 AWG
Физические данные:
- Ширина: 130 мм / 5,118 дюйма
- Высота: 147,45 мм / 5,805 дюйма
- Глубина: 52 мм / 2,047 дюйма
Механические данные:
- Тип крепления: Трансформатор закрытого тока
- Установка на монтажную пластину
- Установка на круглый кабель
Данные о материале:
- Класс изоляции: E
- Вес: 396 г
Почему выбирают нас:
- Проверенные технологии и высокое качество продукции.
- Гибкие условия сотрудничества и индивидуальный подход к каждому клиенту.
- Быстрая доставка и профессиональная поддержка на всех этапах.
Преимущества использования
Использование трансформатора тока WAGO 855-1005/2500-1001 позволяет значительно повысить точность измерений и обеспечить безопасность в эксплуатации. Это надежное решение для любого производственного процесса.
Среда применения:
Трансформатор идеально подходит для использования в следующих условиях:
- Электрические подстанции.
- Промышленные предприятия.
- Системы автоматизации и управления энергией.
Ваш надежный выбор:
С WAGO 855-1005/2500-1001 вы можете быть уверены в высоком уровне точности и надежности ваших измерений.
Контактная информация:Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 (775) 227-10-08, или напишите на почту sm@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
Основные | |
---|---|
Производитель | WAGO |
Напряжение | 1.2 кВ |
Частота тока | 60 Гц |
Минимальный первичный ток | 20 А |
Максимальный первичный ток | 2500 А |
Вторичный ток | 5 А |
Тип монтажа | Встраиваемый |
Дополнительные характеристики | |
Минимальная рабочая температура | -5 град. |
Максимальная рабочая температура | 50 град. |
Класс точности | 1.0 |
Гарантийный срок | 12 мес |
Габаритные размеры | |
Длина | 52 мм |
Высота | 147.45 мм |
Ширина | 130 мм |
- Цена: 61 193 ₸
