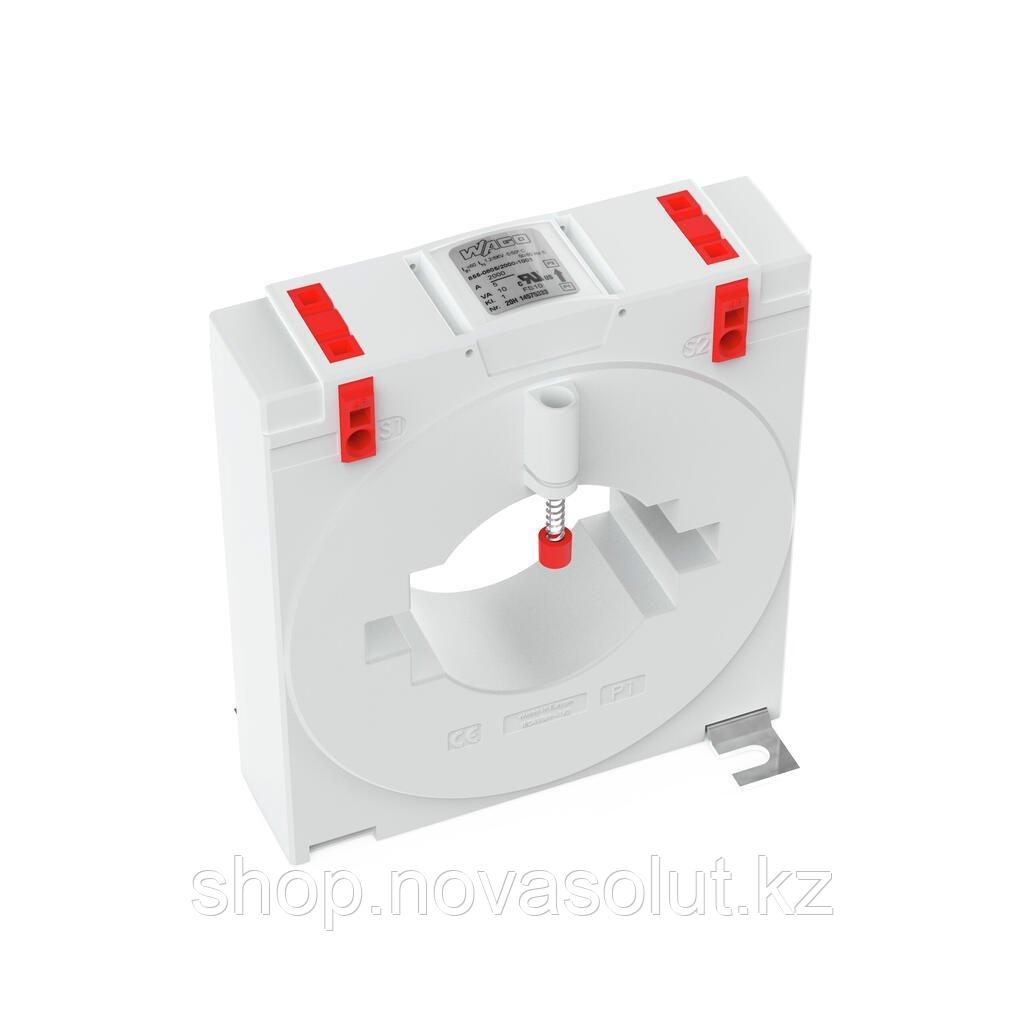

Вставной Трансформатор тока WAGO 855-805/2000-1001
Вставной трансформатор тока WAGO 855-805/2000-1001 предназначен для точного измерения электрического тока. Он имеет номинальный ток первичной обмотки 2000 А и вторичный ток 5 А, что делает его идеальным для применения в системах автоматизации и контроля.
Технические данные:
Ввод:
- Измеряемая переменная: Текущий
- Номинальный непрерывный тепловой ток IКТГ: 1,2 х IN
- Номинальный кратковременный тепловой ток IЙ: 60 х IN / 1 с (макс. 100 кА / 1 с)
- Ограничивающий фактор перегрузки по току: FS5 / FS10 (в зависимости от типа; см. надпись на заводской табличке)
- Номинальная частота: 50 … 60 Гц
- Первичный номинальный ток: 2000 А
Выход:
- Вторичный номинальный ток: 5 A
- Номинальная мощность Sr: 10 ВА
Погрешность измерения:
- Класс точности: 1
Безопасность и защита:
- Испытательное напряжение: переменного тока 6 кВ; 50 Гц; 1 мин
- Самое высокое напряжение для оборудования Um: Переменный ток 1,2 кВ (среднеквадратичное значение)
Данные о подключении:
- Проходной проход для измерительного проводника: Ø 55 мм
- Технология подключения: КЛЕТОЧНЫЙ ЗАЖИМ®
- Длина полосы: 9 … 10 мм / 0,35 ... 0,39 дюйма
- Одножильный проводник: 0.08 … 4 мм² / 28 ... 12 AWG
- Тонкожильный проводник: 0.08 … 4 мм² / 28 ... 12 AWG
Физические данные:
- Ширина: 120 мм / 4,724 дюйма
- Высота: 134,4 мм / 5,291 дюйма
- Глубина: 52 мм / 2,047 дюйма
Механические данные:
- Тип крепления: Трансформатор закрытого тока
- Установка на монтажную пластину
- Установка на круглый кабель
Данные о материале:
- Класс изоляции: E
- Вес: 396 г
Экологические требования:
- Температура окружающей среды (в рабочем режиме): -5 ... +50 °C
- Температура окружающей среды (хранение): -25 ... +70 °C
- Рабочая высота над уровнем моря (макс.): 1000 м
Контактная информация:
Для заказа или получения дополнительной информации свяжитесь с нами по телефону +7 775 227 10 08 или напишите на почту sm@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что информация о характеристиках товара носит справочный характер и может быть изменена без предварительного уведомления.
Основные | |
---|---|
Производитель | WAGO |
Напряжение | 1.2 кВ |
Частота тока | 60 Гц |
Максимальный первичный ток | 2000 А |
Вторичный ток | 5 А |
Дополнительные характеристики | |
Минимальная рабочая температура | -5 град. |
Максимальная рабочая температура | 55 град. |
Класс точности | 1.0 |
Гарантийный срок | 12 мес |
Габаритные размеры | |
Длина | 52 мм |
Высота | 134.4 мм |
Ширина | 120 мм |
- Цена: 48 838 ₸
