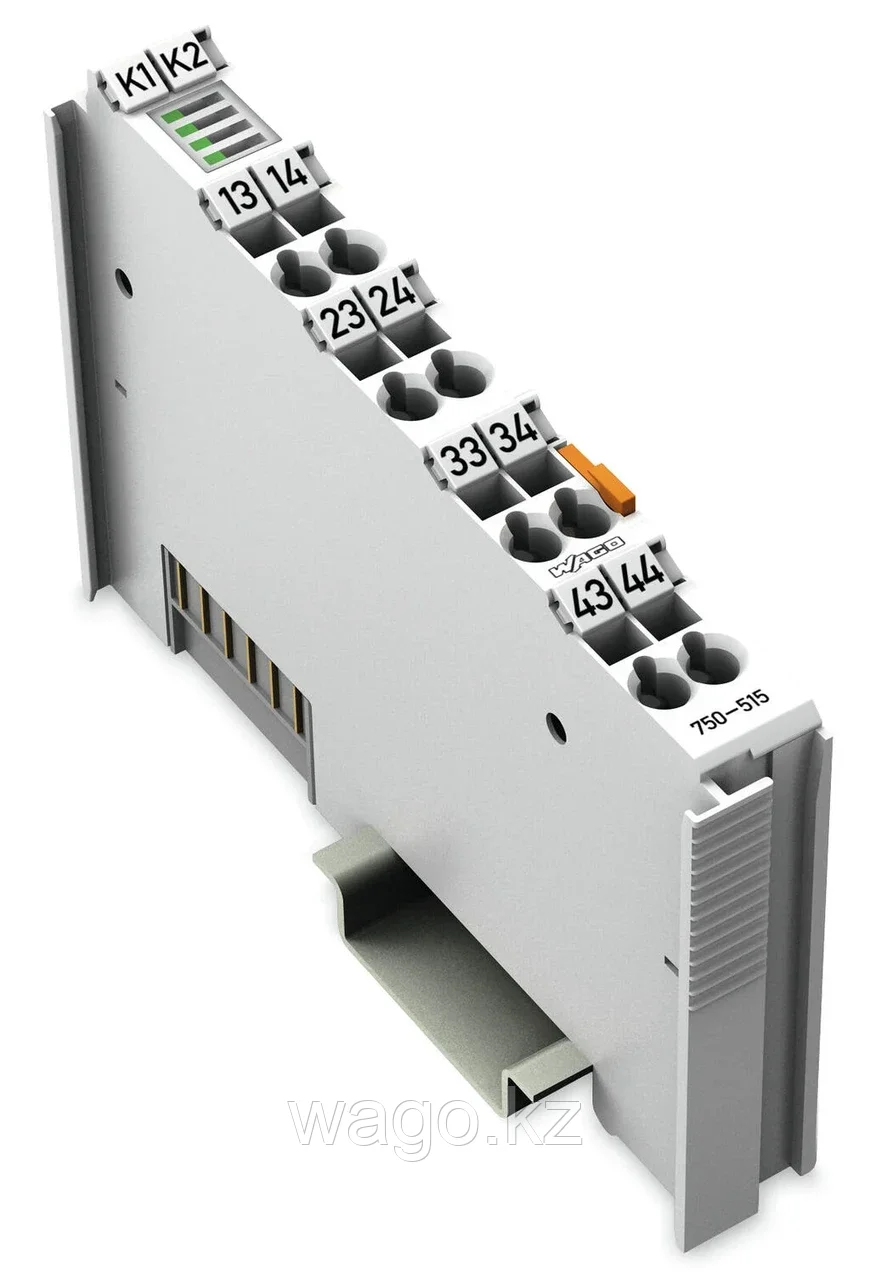

Модуль WAGO 750-515 — это высокоэффективный релейный выход, который обеспечивает надежное управление нагрузкой переменного тока. Подходит для различных промышленных применений благодаря своей гибкости и высоким электрическим характеристикам.

Технические данные:

• Количество цифровых выходов: 4
• Общее количество каналов: 4
• Тип сигнала: Цифровой
• Подключение привода: 4 x (1-проводной)
• Проектирование выходных схем: 4 установлено контактов
• Выходная характеристика: Беспотенциальный
• Время втягивания (макс.): 10 мс
• Время отсева (макс.): 5 мс
• Время дребезга (тип.): 1 мс
• Частота переключения (макс.): 0,33 Гц (3 A / 250 V переменного тока, 30 V постоянного тока)
• Частота переключения (макс.) (2): 0,1 Гц (5 A / 250 V переменного тока, 30 V постоянного тока)
• Напряжение переключения (макс.): 250 V переменного тока; 30 V постоянного тока; 110 V постоянного тока при 0,4 A
• Коммутационный ток (макс.): 2 A
• Коммутационный ток (примечание): 5 A для одноканального использования
• Коммутационная мощность: 1250 ВА / 150 Вт; cos φ макс. = 0,4; Л/макс. = 7 мс
• Электрические коммутационные операции (мин.): 100 x 10³ коммутационных операций
• Механические коммутационные операции (мин.): 20 операций переключения по 10⁶
• Ширина выходных данных (внутренняя) макс.: 4 Бит
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 95 мА
• Изоляция (система/поле): 1500 В
• Светодиоды: Зеленые (a-d): реле состояния 1 ... реле 4

Данные о подключении:

• Тип подключения: 8 x КЛЕТОЧНЫЙ ЗАЖИМ®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 67,8 мм / 2,669 дюйма
• Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35
• Вставной разъем: Неподвижный

Данные о материале:

• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0.956 МДж
• Вес: 56 г

Маркировка соответствия:

• CE: Да

Экологические требования:

• Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
• Температура окружающей среды (хранение): -40 ... +85 °C
• Тип защиты: IP20
• Степень загрязнения: 2 согласно IEC 61131-2
• Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
• Монтажное положение: Горизонтальный (лево, вправо, вверх, вниз), вертикально (вверх, вниз)
• Относительная влажность воздуха (без конденсации): 95%
• Виброустойчивость: согласно IEC 60068-2-6
• Ударопрочность: 15 g согласно IEC 60068-2-27
• Устойчивость к помехам на ЭМС: согласно EN 61000-6-2
• ЭМС-излучение помех: согласно EN 61000-6-3
• Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
• Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
• Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности
