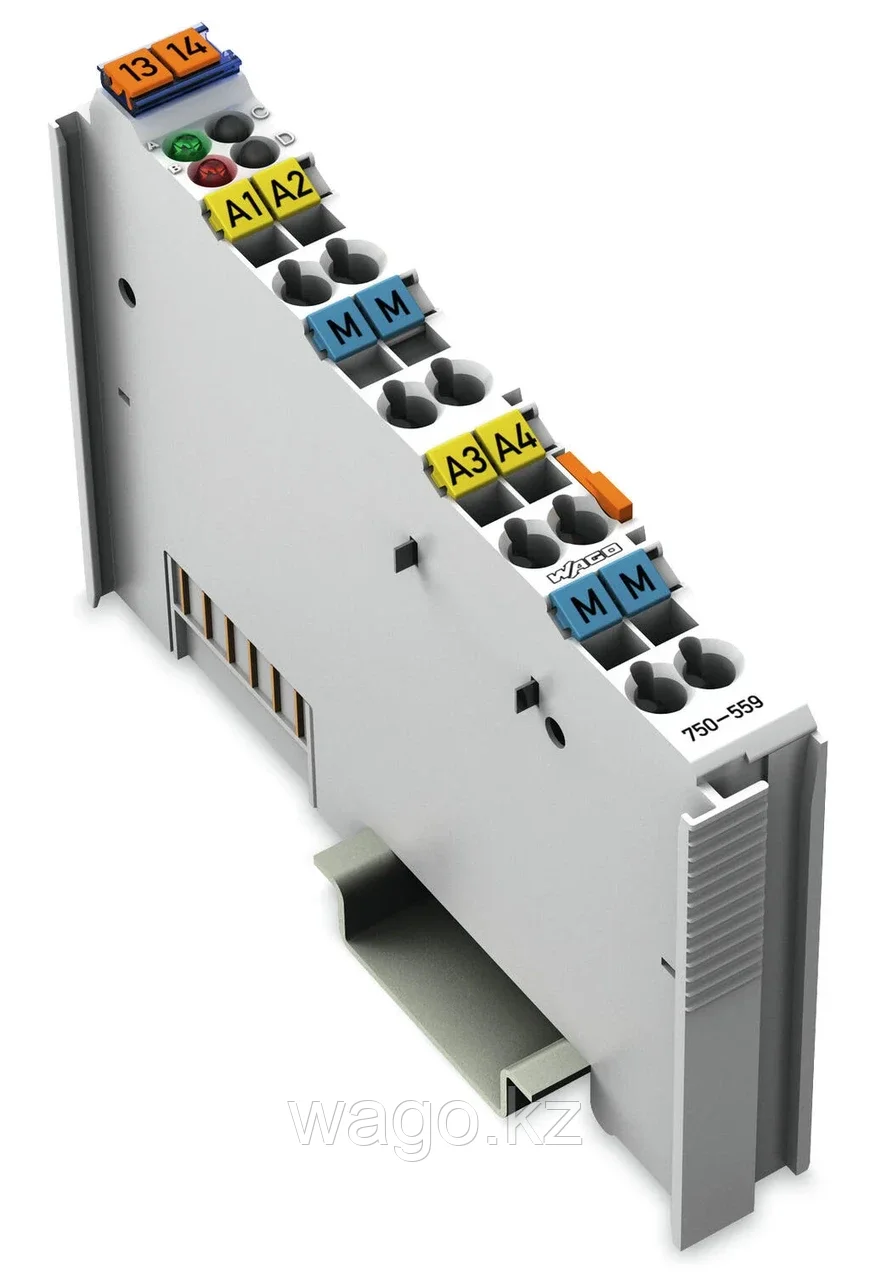

Модуль WAGO 750-559 предназначен для обеспечения четырехканального аналогового выхода с диапазоном 0 … 10 В. Он обеспечивает стабильное управление напряжением и идеально подходит для различных автоматизированных систем.

Технические данные:

• Количество аналоговых выходов: 4
• Общее количество каналов: 4
• Тип сигнала: Напряжение
• Тип сигнала (напряжение): 0 … 10 В постоянного тока
• Подключение привода: 4 x (2-проводные)
• Разрешение: 12 бит
• Ширина данных: 4 x 16-битных данных; 4 x 8-битное управление/состояние (опционально)
• Импеданс нагрузки (выходное напряжение): ≥ 5 кΩ
• Время преобразования (тип.): 10 мс
• Погрешность измерения (опорная температура): 25°C
• Погрешность измерения, отклонение (макс.) от верхнего значения: 0.1%
• Температурная погрешность (макс.) от верхнего значения: 0.01%/К
• Ошибка вывода, отклонение (макс.) от верхнего значения: 0.1%
• Температурная погрешность (макс.) от значения выходного диапазона: 0.01%/К
• Время восстановления (тип.): 100 мс
• Напряжение питания (система): 5 В постоянного тока
• Потребляемый ток (питание от сети 5 В): 125 мА
• Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %)
• Изоляция (система/поле): 500 В
• Светодиоды: Зеленый (A): функция; Красный (B): ошибка

Данные о подключении:

• Тип подключения: 8 x КЛЕТОЧНЫЙ ЗАЖИМ®
• Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
• Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма

Физические данные:

• Ширина: 12 мм / 0,472 дюйма
• Высота: 100 мм / 3,937 дюйма
• Глубина: 69,8 мм / 2,748 дюйма
• Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма

Механические данные:

• Тип крепления: Рейка DIN-35

Данные о материале:

• Цвет: Светло-серый
• Материал корпуса: Поликарбонат; Полиамид 6.6
• Пожарная нагрузка: 0.981 МДж
• Вес: 51 г

Маркировка соответствия:

• CE: Да

Экологические требования:

• Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
• Температура окружающей среды (хранение): -40 ... +85 °C
• Тип защиты: IP20
• Степень загрязнения: 2 согласно IEC 61131-2
• Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
• Монтажное положение: Горизонтальный (лево, вправо, вверх, вниз), вертикально (вверх, вниз)
• Относительная влажность воздуха (без конденсации): 95%
• Виброустойчивость: 4G согласно IEC 60068-2-6
• Ударопрочность: 15 g согласно IEC 60068-2-27
• Устойчивость к помехам на ЭМС: согласно EN 61000-6-2
• ЭМС-излучение помех: согласно EN 61000-6-4
• Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
• Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
• Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности
