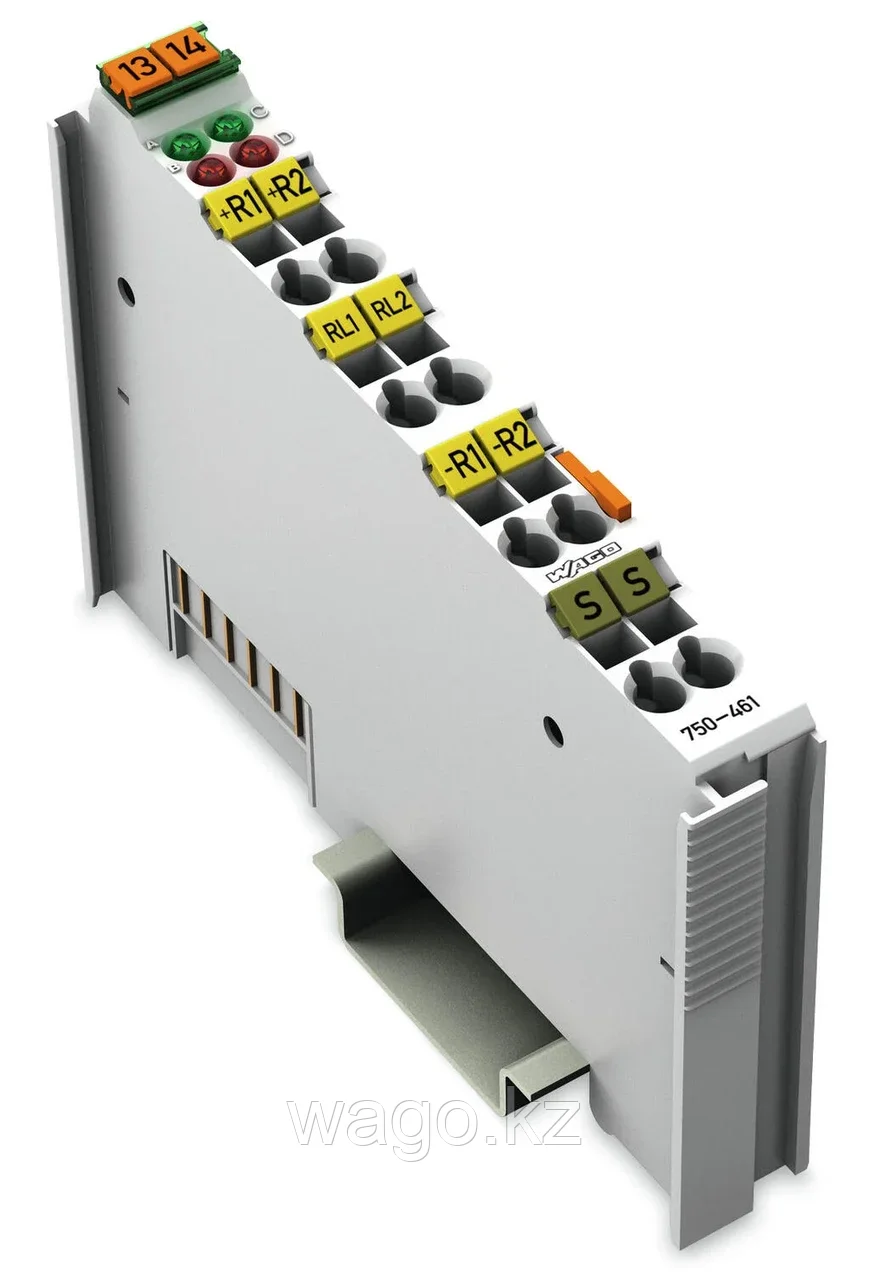

Модуль WAGO 750-461 - 2-канальный аналоговый вход для датчиков Pt100/RTD
Модуль WAGO 750-461 предназначен для измерения температурных показателей с помощью датчиков сопротивления Pt100/RTD. Он включает в себя два канала и обеспечивает высокую точность и надежность в измерениях.
Технические данные:
- Количество аналоговых входов: 2
- Общее количество каналов: 2
- Тип сигнала: Измерение сопротивления
- Подключение датчика: 2 x (2-проводные, 3-проводные)
- Ширина данных: 2 x 16-битные данные; 2 x 8-битное управление/состояние (опционально)
- Разрешающая способность (по всему диапазону): 0,1 °C
- Время преобразования: 320 мс
- Погрешность измерения (опорная температура 25°C): ≤ 0,2%
- Температурная погрешность: ≤ 0,01%/К
- Измерение тока (тип.): 0,5 мА
- Время отклика (макс.): 4 с
- Типы датчиков: Pt100
- Диапазон температур: −200 ... +850 °C
- Напряжение питания (система): 5 В постоянного тока
- Потребляемый ток (питание от сети 5 В): 80 мА
- Изоляция (система/поле): 500 В
- Светодиоды: Зеленый (A, C): функция AI 1, AI 2; Красный (B, D): ошибка AI 1, AI 2
Данные о подключении:
- Тип подключения: 8 x КЛЕТОЧНЫЙ ЗАЖИМ®
- Одножильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Тонкожильный проводник: 0.08 … 2,5 мм² / 28 ... 14 AWG
- Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
Физические данные:
- Ширина: 12 мм / 0,472 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 69,8 мм / 2,748 дюйма
- Глубина от верхнего края DIN-рейки: 62,6 мм / 2,465 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
Данные о материале:
- Цвет: Светло-серый
- Материал корпуса: Поликарбонат; Полиамид 6.6
- Пожарная нагрузка: 1,034 МДж
- Вес: 50,7 г
Маркировка соответствия:
- CE: Да
Экологические требования:
- Температура окружающей среды (в рабочем режиме): 0 ... +55 °C
- Температура окружающей среды (хранение): -40 ... +85 °C
- Тип защиты: IP20
- Степень загрязнения: 2 согласно IEC 61131-2
- Рабочая высота над уровнем моря: 0 … 2000 м / 0 ... 6562 футов
- Монтажное положение: Горизонтальный (влево, вправо, вверх, вниз), вертикально (вверх, вниз)
- Относительная влажность воздуха (без конденсации): 95%
- Виброустойчивость: 4G согласно IEC 60068-2-6
- Ударопрочность: 15 g согласно IEC 60068-2-27
- Устойчивость к помехам на ЭМС: согласно EN 61000-6-2, морское применение
- ЭМС-излучение помех: согласно EN 61000-6-4, морское применение
- Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
- Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
- Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные атрибуты | |
---|---|
Производитель | WAGO |
Тип | Модуль |
Количество аналоговых входов | 2 |
Питание | Сеть 24В |
Тип подаваемого тока | Постоянный |
Минимальная рабочая температура | 0 °С |
Максимальная рабочая температура | 55 °С |
- Цена: 137 257 ₸
