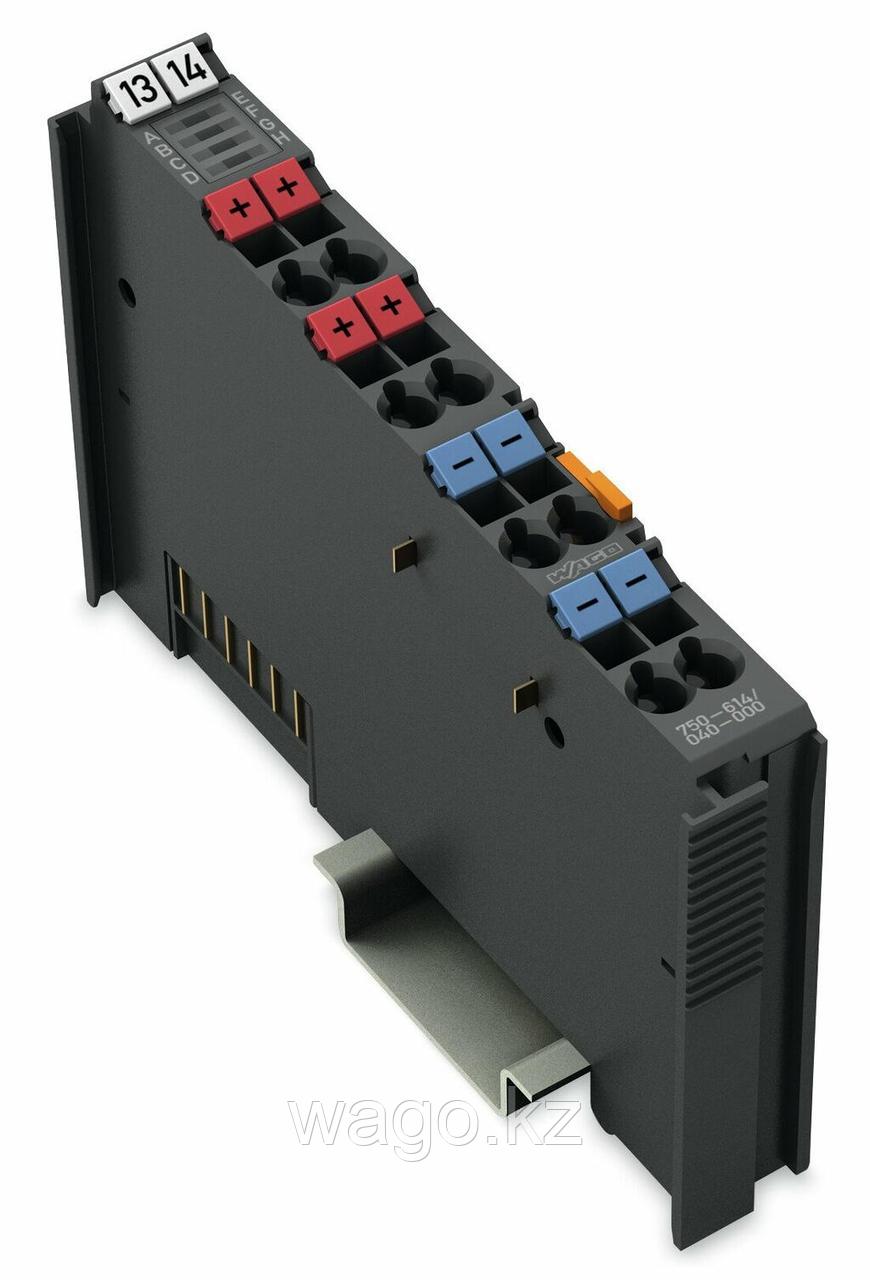

Модуль WAGO Extreme 750-453 - 4-канальный аналоговый вход (0 … 20 мА)
Модуль WAGO Extreme 750-453 предназначен для 4-канального измерения тока в диапазоне 0 … 20 мА. Этот модуль подходит для промышленных приложений, обеспечивая высокий уровень надежности и точности в условиях сложных окружений.
Технические данные:
- Количество аналоговых входов: 4
- Общее количество каналов: 4
- Тип сигнала: Текущий
- Тип сигнала (текущий): 0 … 20 mADC
- Подключение датчика: 4 x (2-проводные)
- Входное напряжение (макс.): 32 В
- Характеристики сигнала: Несимметричные
- Разрешение: 12 Бит
- Входное сопротивление (макс.): 100 Ω
- Ширина данных: 4 x 16-битных данных; 4 x 8-битное управление/состояние (опционально)
- Время преобразования: 10 мс
- Погрешность измерения (опорная температура 25°C): ≤ 0,1%
- Температурная погрешность: ≤ 0,01%/К
- Напряжение питания (система): 5 В постоянного тока
- Потребляемый ток (питание от сети 5 В): 65 мА
- Напряжение питания (поле): 24 В постоянного тока (-25 ... +30 %)
- Диэлектрическая прочность: 510 В переменного тока / 775 В постоянного тока
- Номинальное импульсное напряжение: 1 кВ
- Светодиоды: LED (A, E, C, G) красный: Ошибка AI 1 ... AI 4
Данные о подключении:
- Тип подключения: 8 x КЛЕТОЧНЫЙ ЗАЖИМ®
- Одножильный проводник: 0.25 … 2,5 мм² / 24 ... 14 AWG
- Тонкожильный проводник: 0.25 … 2,5 мм² / 24 ... 14 AWG
- Длина полосы: 8 … 9 мм / 0,31 ... 0,35 дюйма
Физические данные:
- Ширина: 12 мм / 0,472 дюйма
- Высота: 100 мм / 3,937 дюйма
- Глубина: 67,8 мм / 2,669 дюйма
- Глубина от верхнего края DIN-рейки: 60,6 мм / 2,386 дюйма
Механические данные:
- Тип крепления: Рейка DIN-35
Данные о материале:
- Цвет: Темно-серый
- Материал корпуса: Поликарбонат; Полиамид 6.6
- Пожарная нагрузка: 0.958 МДж
- Вес: 51,3 г
Маркировка соответствия:
- CE: Да
Экологические требования:
- Температура окружающей среды (в рабочем режиме): -40 ... +70 °C
- Температура окружающей среды (хранение): -40 ... +85 °C
- Тип защиты: IP20
- Степень загрязнения: 2 согласно IEC 61131-2
- Рабочая высота над уровнем моря: 0 ... 2000 м / 0 ... 6562 футов
- Монтажное положение: Горизонтально (лево, вправо, вверх, вниз), вертикально (вверх, вниз)
- Относительная влажность воздуха (без конденсации): 95%
- Относительная влажность воздуха (с конденсацией): Кратковременная конденсация в соответствии сIEC EN 60721-3-3
- Виброустойчивость: 5g согласно IEC 60068-2-6
- Ударопрочность: 15 g согласно IEC 60068-2-27
- Устойчивость к помехам на ЭМС: согласно EN 61000-6-1, -2; морское применение
- ЭМС-излучение помех: согласно EN 61000-6-3, -4
- Воздействие загрязняющих веществ: согласно IEC 60068-2-42 и IEC 60068-2-43
- Допустимая концентрация H2 загрязняющих веществ: 10 стр/мин при 75% влажности
- Допустимая концентрация CO2 загрязняющих веществ: 25 стр/мин при 75% влажности
Свяжитесь с нами:
Для получения дополнительной информации или оформления заказа, звоните по телефону +7 (775) 227-10-08 или пишите на ms@novasolut.kz.
Сертификаты на продукцию предоставляются по запросу. Обратите внимание, что характеристики могут изменяться без предварительного уведомления.
Основные | |
---|---|
Производитель | WAGO |
Технические данные | |
Тип сигнала | Напряжение |
Тип сигнала (напряжение) | 0 … 230 В переменного/постоянного тока |
Напряжение питания (система) | 5 В постоянного тока; через контакты данных |
Напряжение питания (поле) | 230 В переменного/постоянного тока; через силовые перемычки (питание через ножевой контакт; передача через пружинный контакт) |
Номинальное импульсное напряжение | 5,0 кВ (EN 60870-2-1/Класс VW3); 6,0 кВ (UL 61010); 6,0 кВ (EN 60664-1 / до 4000 м над уровнем моря); 4,0 кВ (EN 60664-1 / > 4000 м до 5000 м над уровнем моря) |
Количество входящих контактов силовой перемычки | 2 |
Количество отходящих контактов силовой перемычки | 2 |
Допустимая токовая нагрузка (контакты силовой перемычки) | 10 А |
- Цена: 158 992 ₸
